Lávka v Litomyšli
Autori: Ing. arch. Lukáš Ehl, Ing. arch. Tomáš Koumar, Ing. Ladislav Dvořák, Ing. Ladislav Šašek, CSc.Spolupráca: akad. mal. Ivana Šrámková (výtvarné riešenie), Ing. Ladislav Tikovský (návrh osvetlenia), Ing. arch. Mikoláš Vavřín (návrh zelene)Investor: Mesto LitomyšlInvestičný náklad: 1,96 mil. €Návrh: 2016 - 2021Realizácia: 2022 - 2022Adresa: Bří Šťastných 644, Litomyšl, Česká republikaPublikované: 23. júl 2023

Východočeský Litomyšl sa v posledných rokoch stal v rámci Českej republiky synonymom mesta s kladným vzťahom k súčasnej architektúre. Pre lepšiu predstavu si stačí prelistovať na stránke mesta sprievodcu s takmer tridsiatimi stavbami.

Do “zbierky” kvalitných diel, realizovaných z verejných zdrojov, aktuálne pribudla aj realizácia z dielne pražského kolektívu EHL & KOUMAR ARCHITEKTI. Nová pešia lávka s výťahom nahradila dosluhujúce premostenie. Vzniklo tak  bezbariérové spojenie historického centra mesta na jednej strane frekventovanej cesty a mestského úradu a zdravotníckeho strediska na strane druhej.

Nebol by to však Litomyšl, keby sa architekti nechopili príležitosti povýšiť bežnú inžiniersku stavbu na plnohodnotné architektonické dielo. Krytá komunikácia sa zároveň stáva vyhliadkou a novou dominantou - vežou pri pohľade z námestia.

Foto: Tomáš Souček

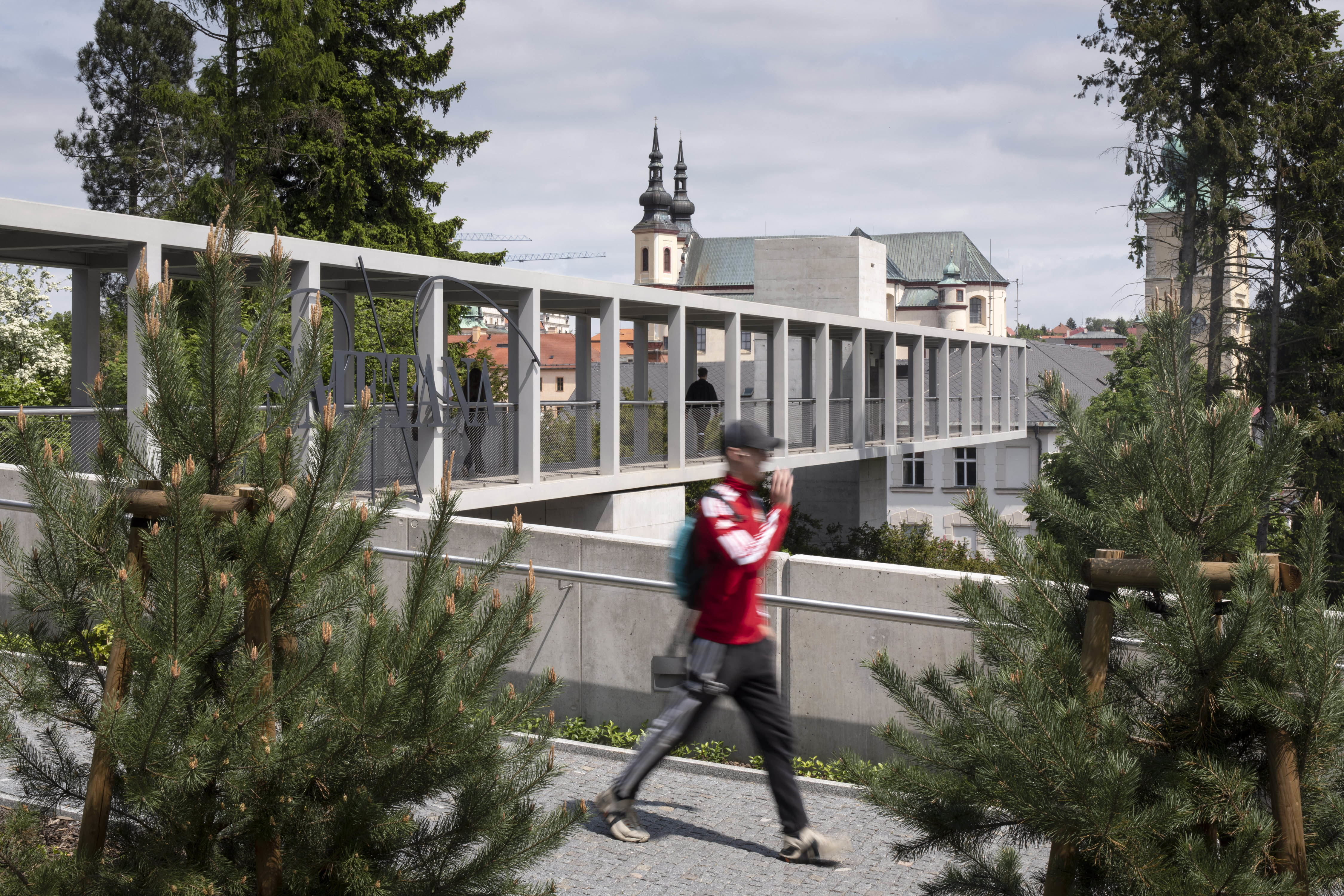

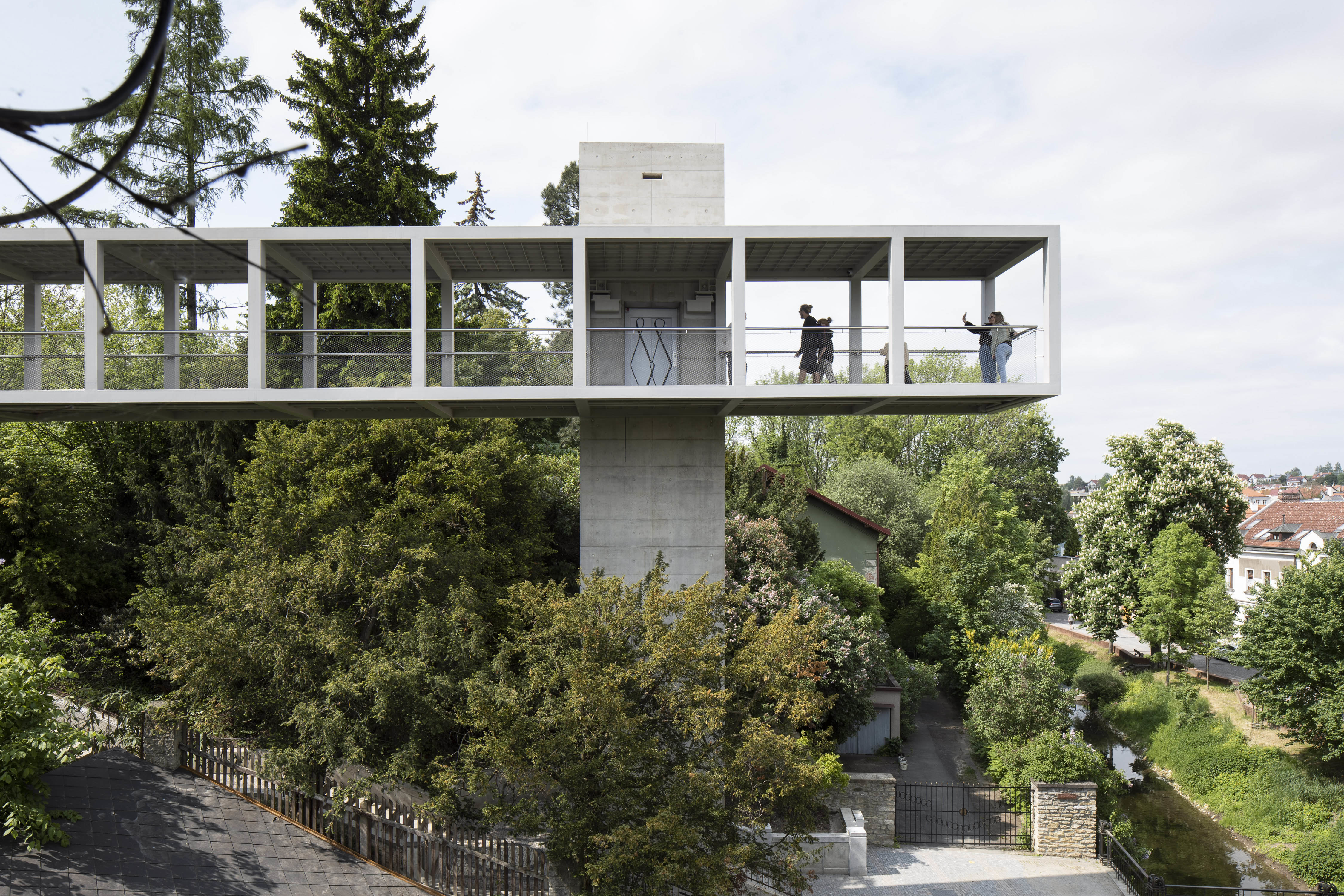

Nová lávka s výťahom, ktorá nahrádza nadchod z roku 1981, zabezpečuje bezbariérové ​​pešie prepojenie Mestského úradu s centrom mesta, pričom prekonáva frekventovanú štvorprúdovú cestu I/35.

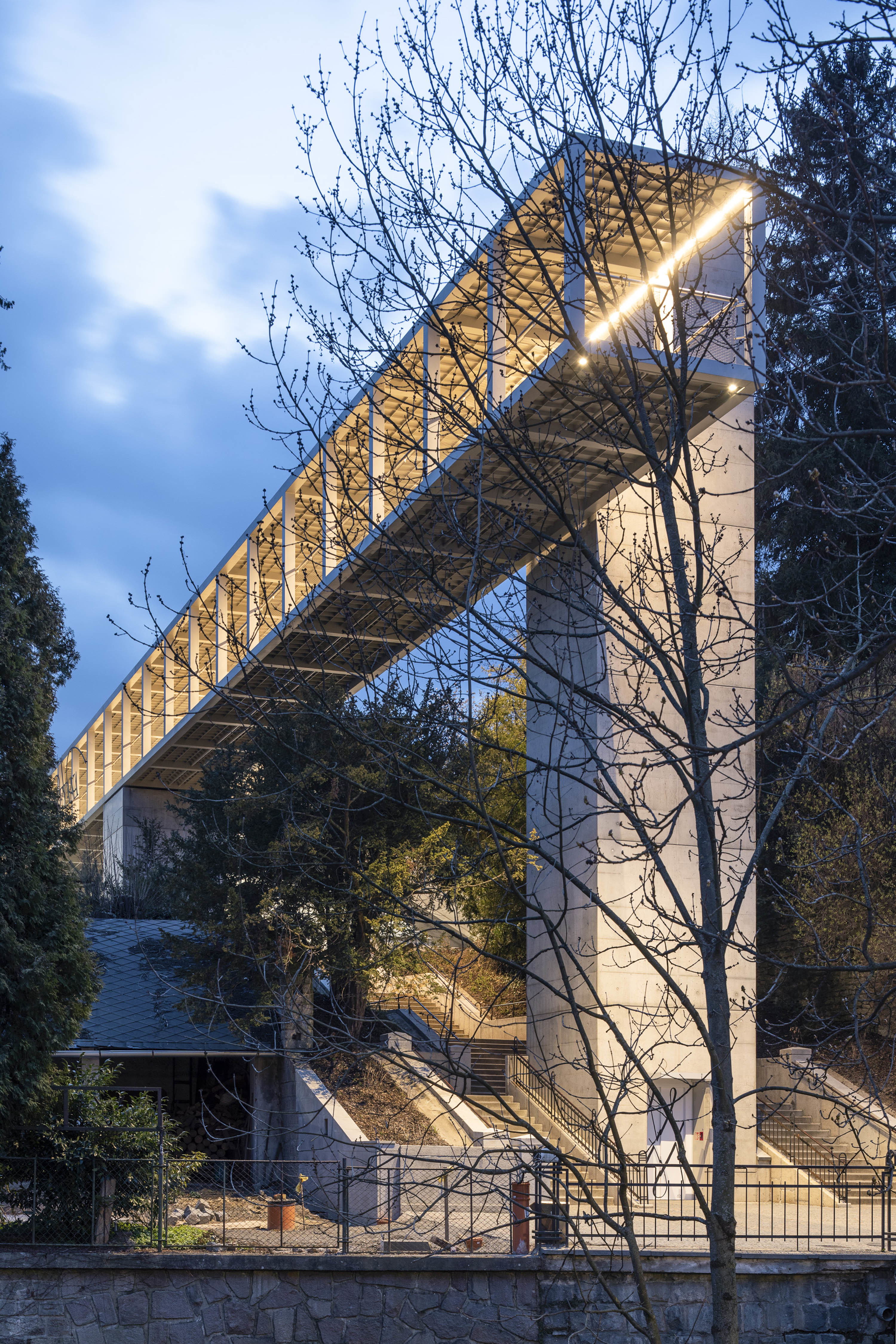

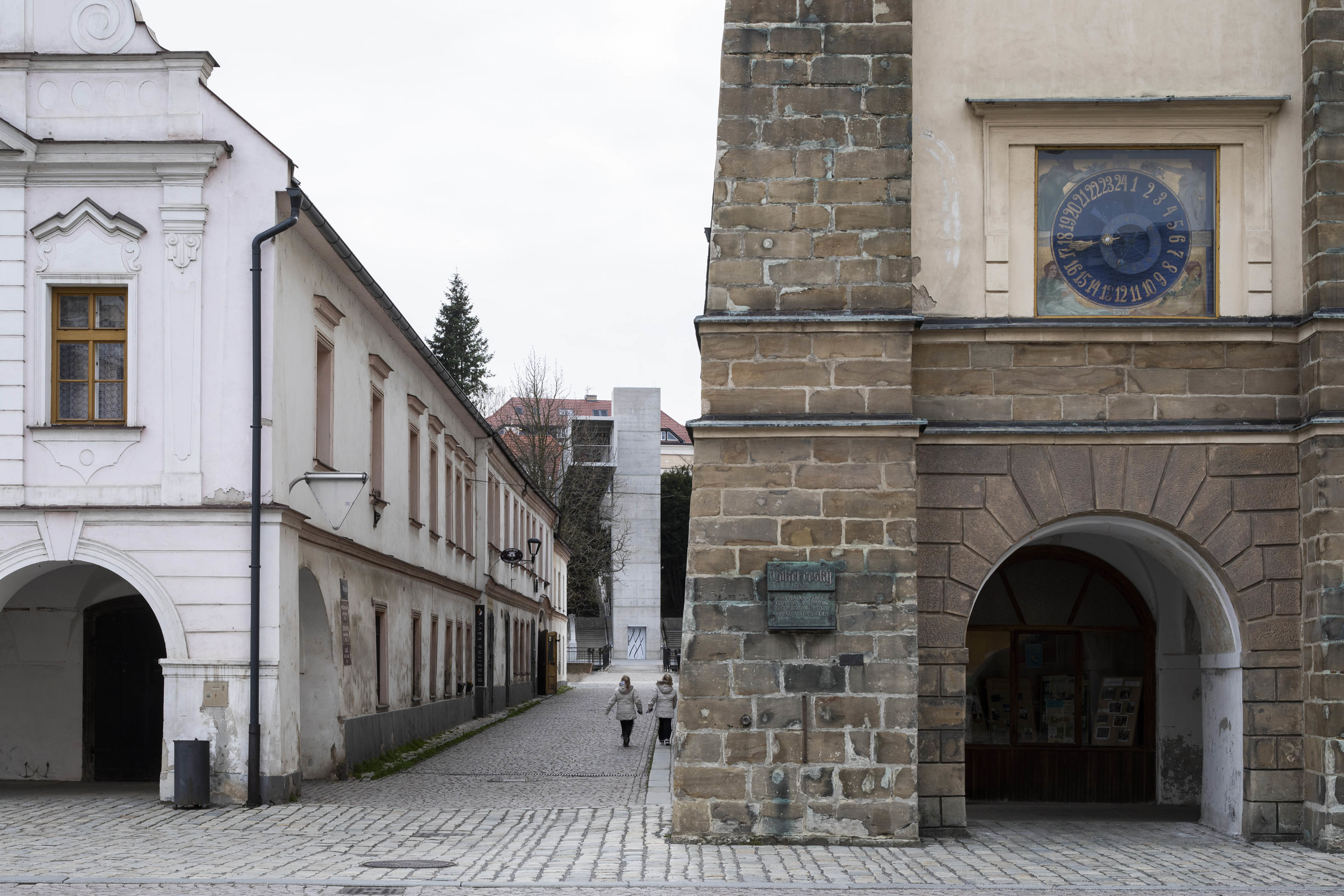

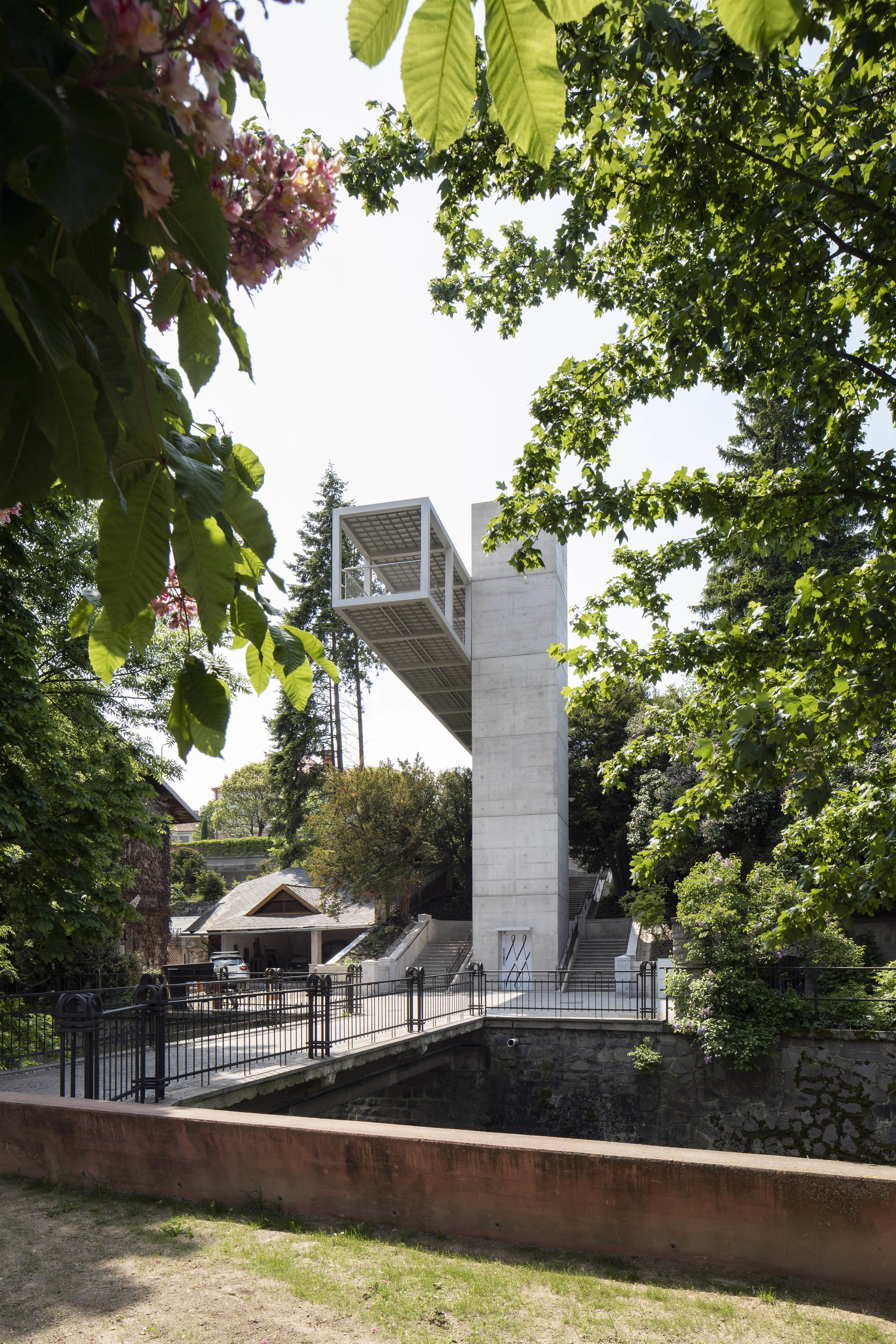

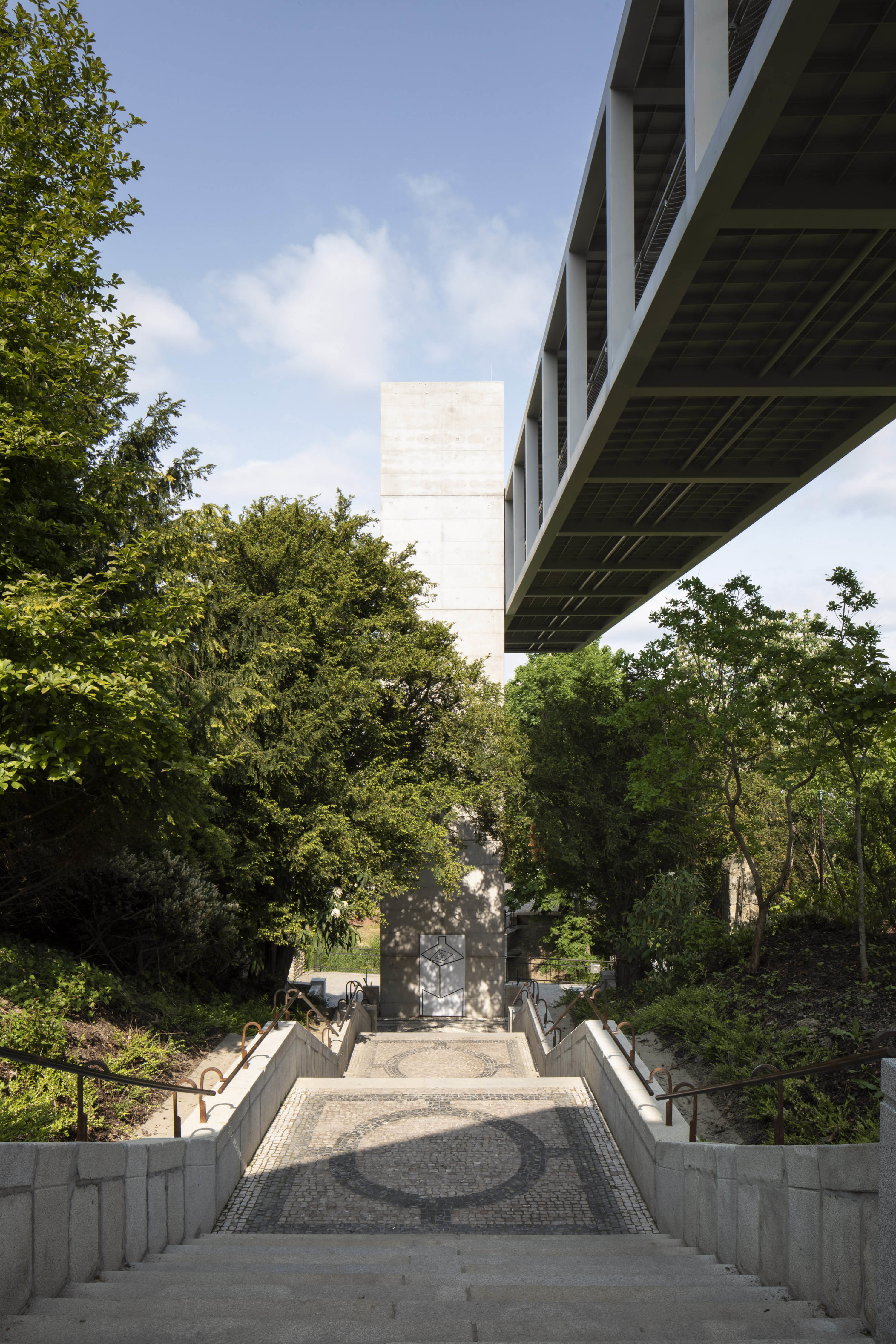

Subtílnu oceľovú konštrukciu nesú masívne oceľobetónové piliere. Zvýšený pylón výťahu je umiestnený v osi pôvodného schodiska. Zároveň vytvára novú dominantu - vežu, viditeľnú z námestia v prehľade cez ulicu Ropkova.

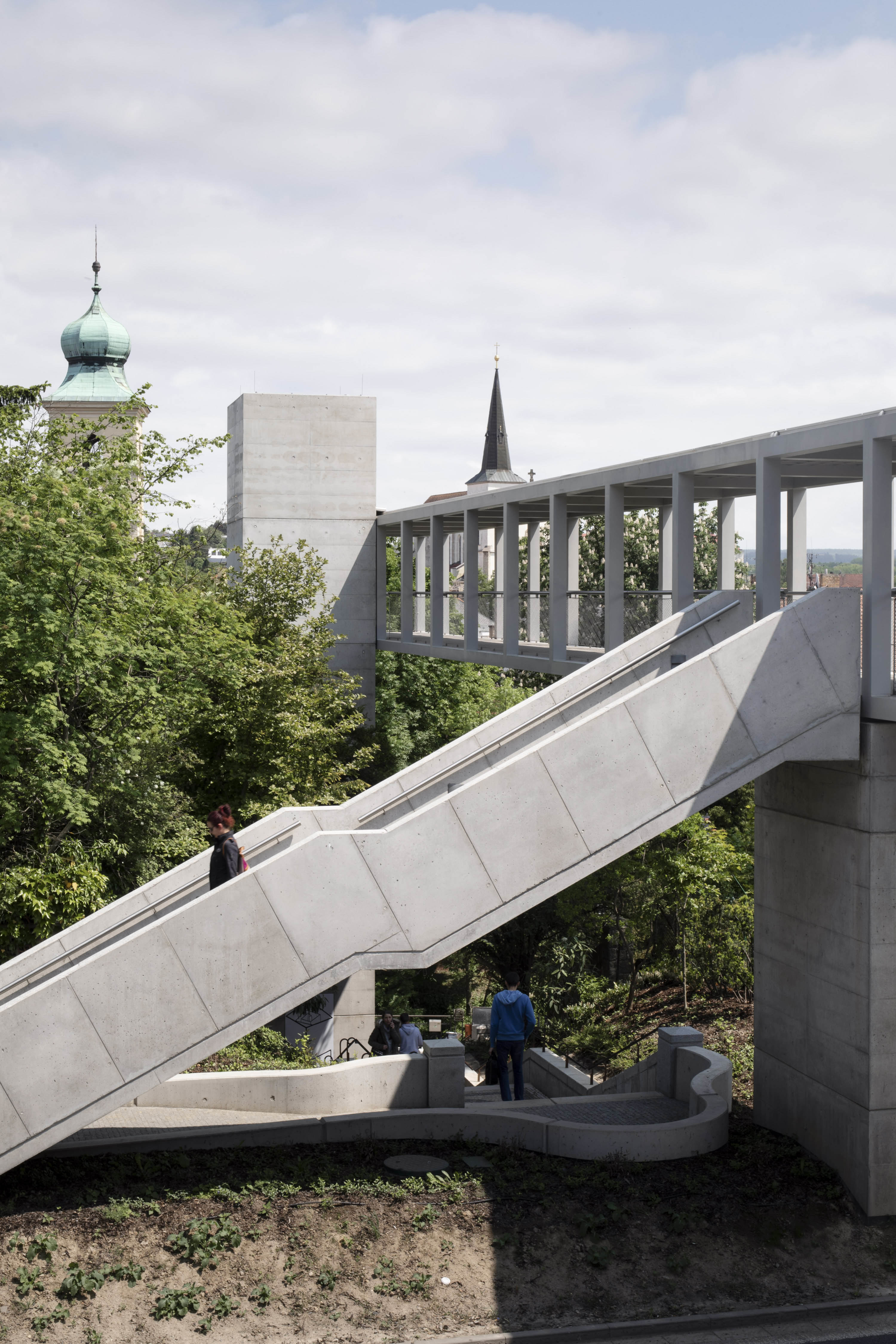

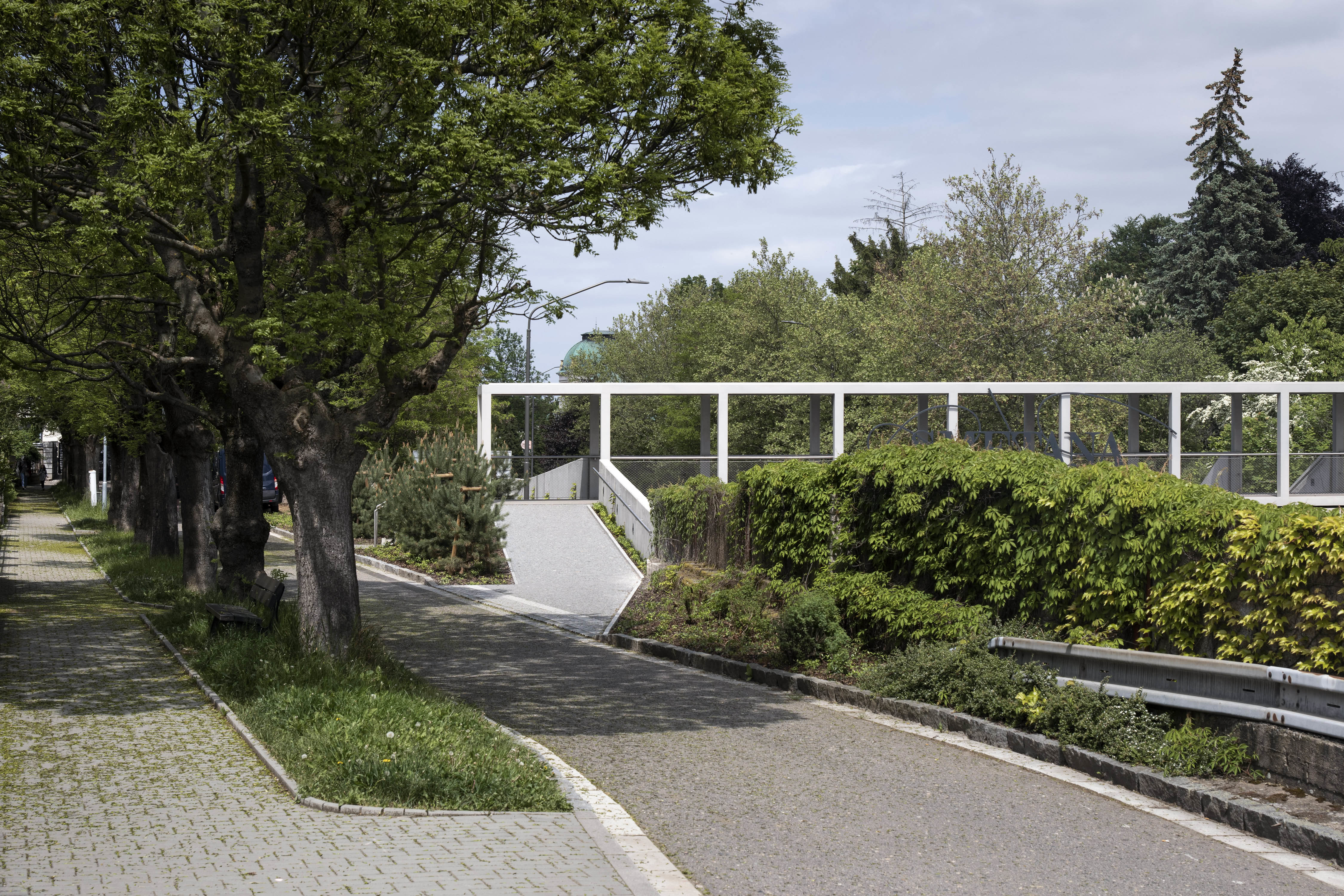

Stredný pilier prechádza do nového betónového schodiska, orientovaného v smere cesty k Smetanovmu domu. V západnom predpolí je most uložený na podpere, integrovanej v rámci existujúceho oporného múru.

Statický systém zváranej oceľovej konštrukcie tvorí spojitý nosník s dvoma poliami a previsnutými koncami. Nosný systém pozostáva z dvoch hlavných Vierendelových nosníkov, spojených priečnikmi.

Opakovanie štvorcového prierezu v pozdĺžnom smere vytvára trojrozmerný Vierendelov nosník. Spodný a vrchný povrch tvorí oceľová mostovka a strecha. Priestorový modul 3,07 x 3,07 x 3,07 sa opakakuje aj v oceľoobetónových konštrukciách pilierov.

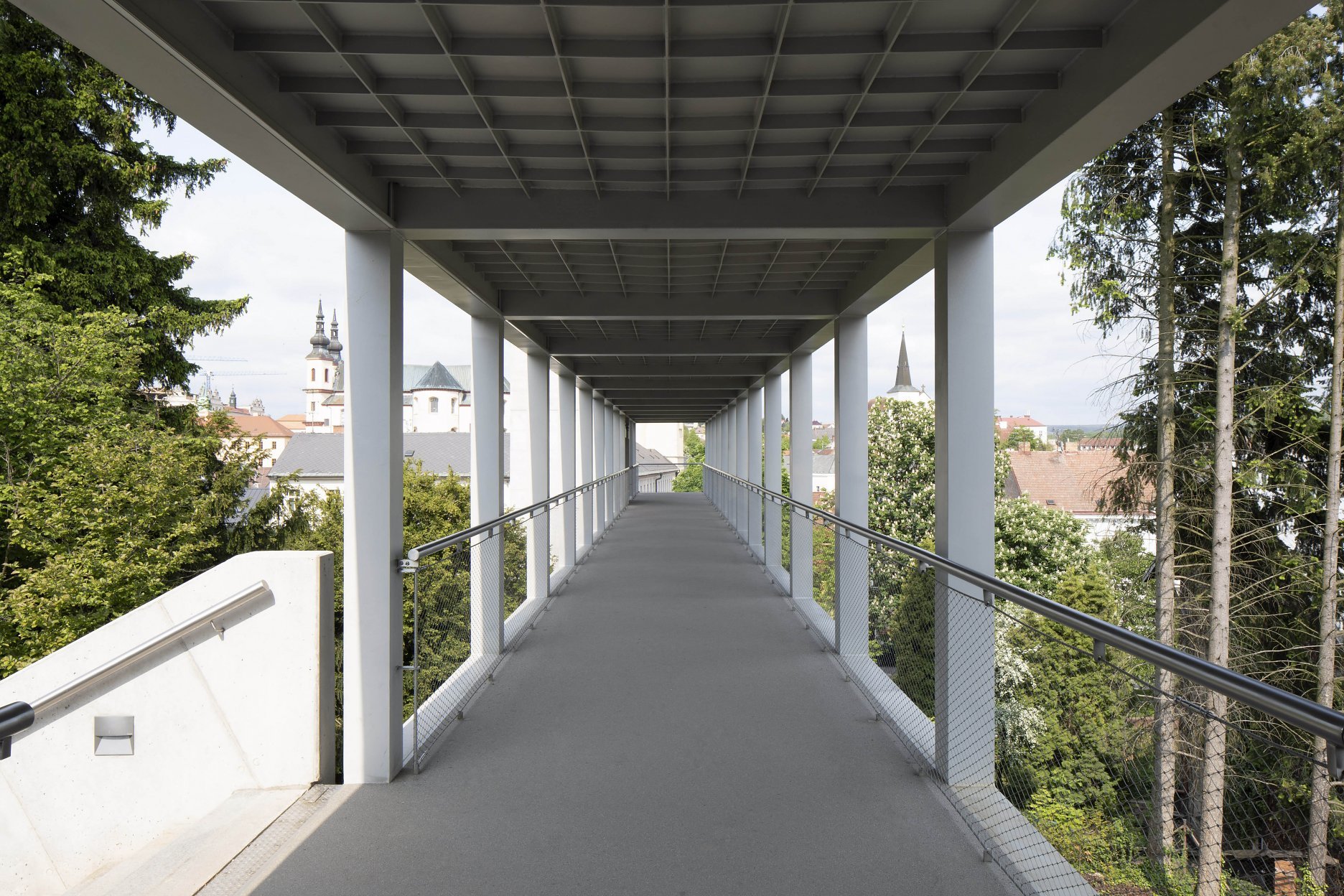

Konštrukčné riešenie využíva valcované HEB profily, doplnené o navarené platne štvorcového tvaru 220 x 220 mm. Oceľovú konštrukciu lávky dopĺňa zábradlie s nerezovým madlom a pletivom.

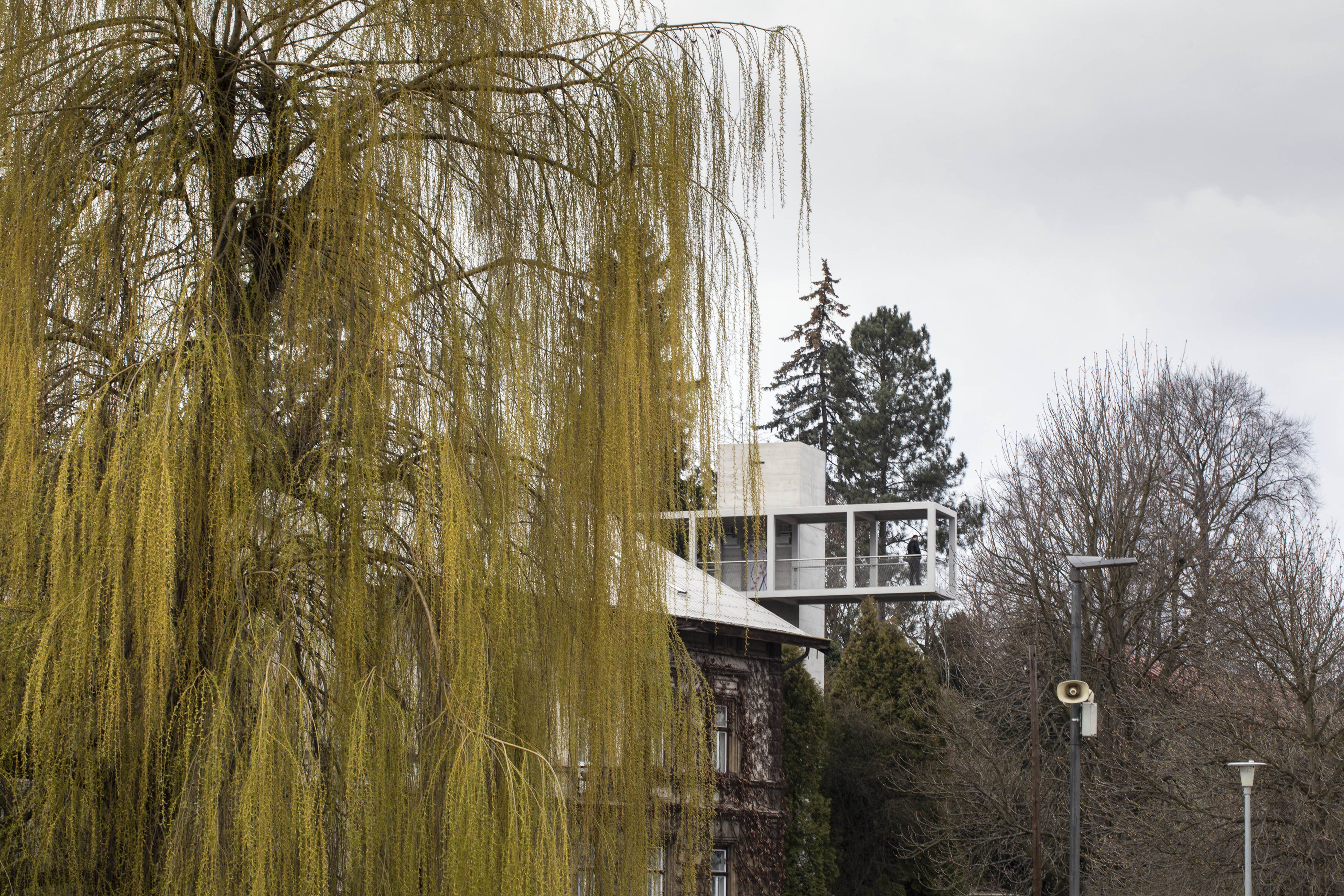

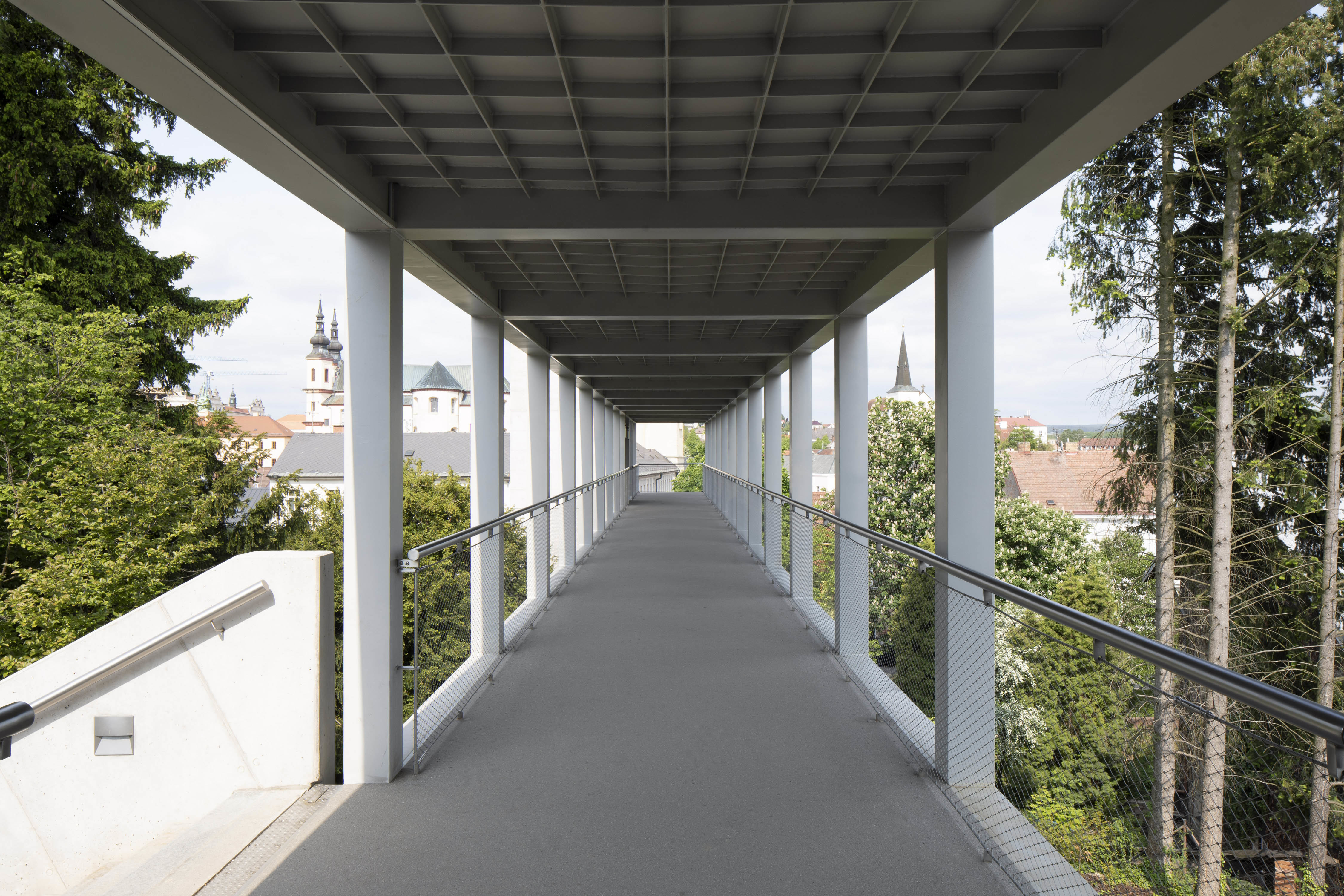

Vďaka zvolenej konštrukcii vznikla lávka so zastrešeným profilom, ktorá poskytuje komfort aj v prípade nepriazne počasia. Zároveň ponúka atraktívny priechod medzi korunami stromov cez rieku Loučná a výhľad na mesto.

Jednoduchý charakter stavby oživuje grafika Ivany Šrámkovej na vstupoch do výťahu a zadnej stene pylónu.

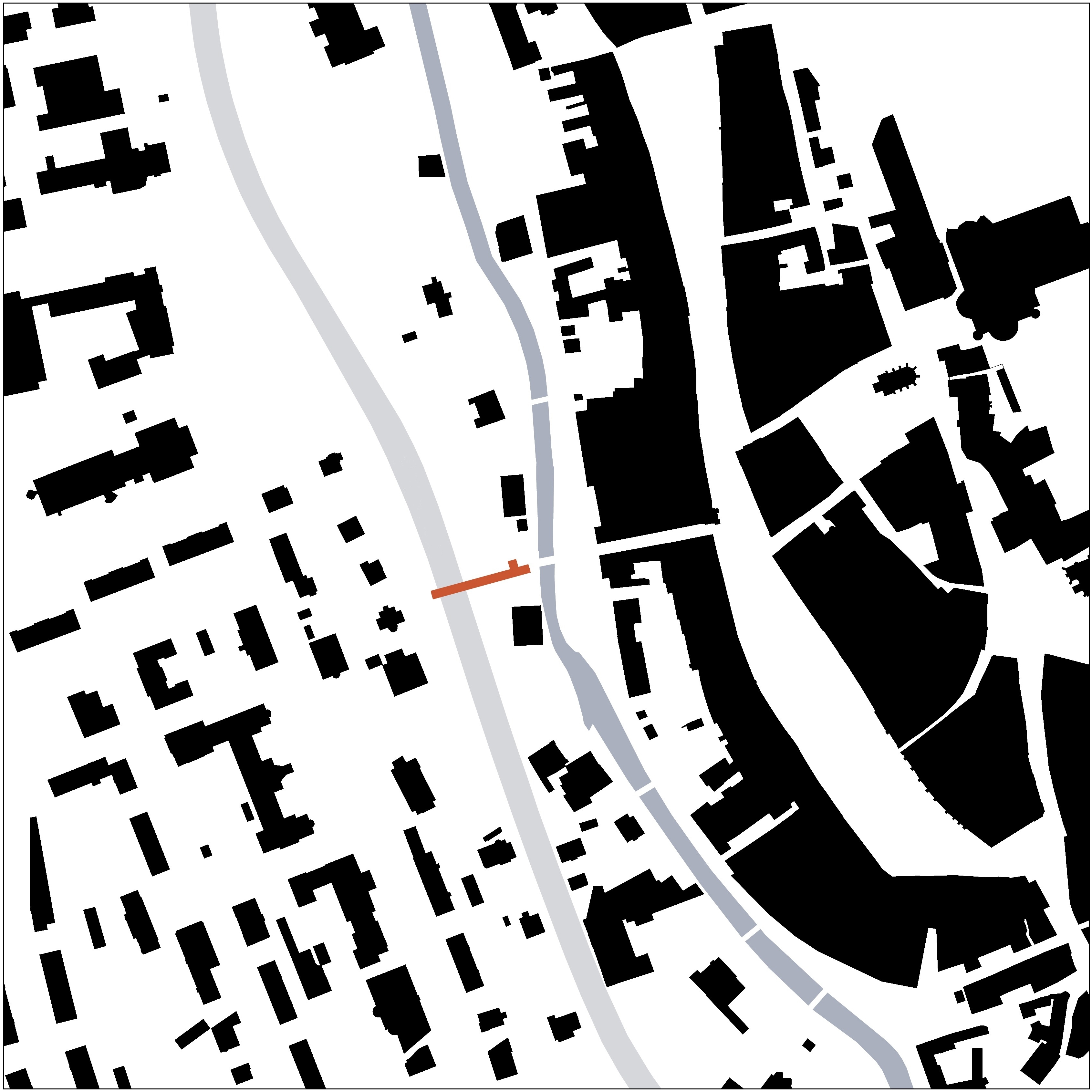

Situácia
SituáciaEhl & Koumar Architekti

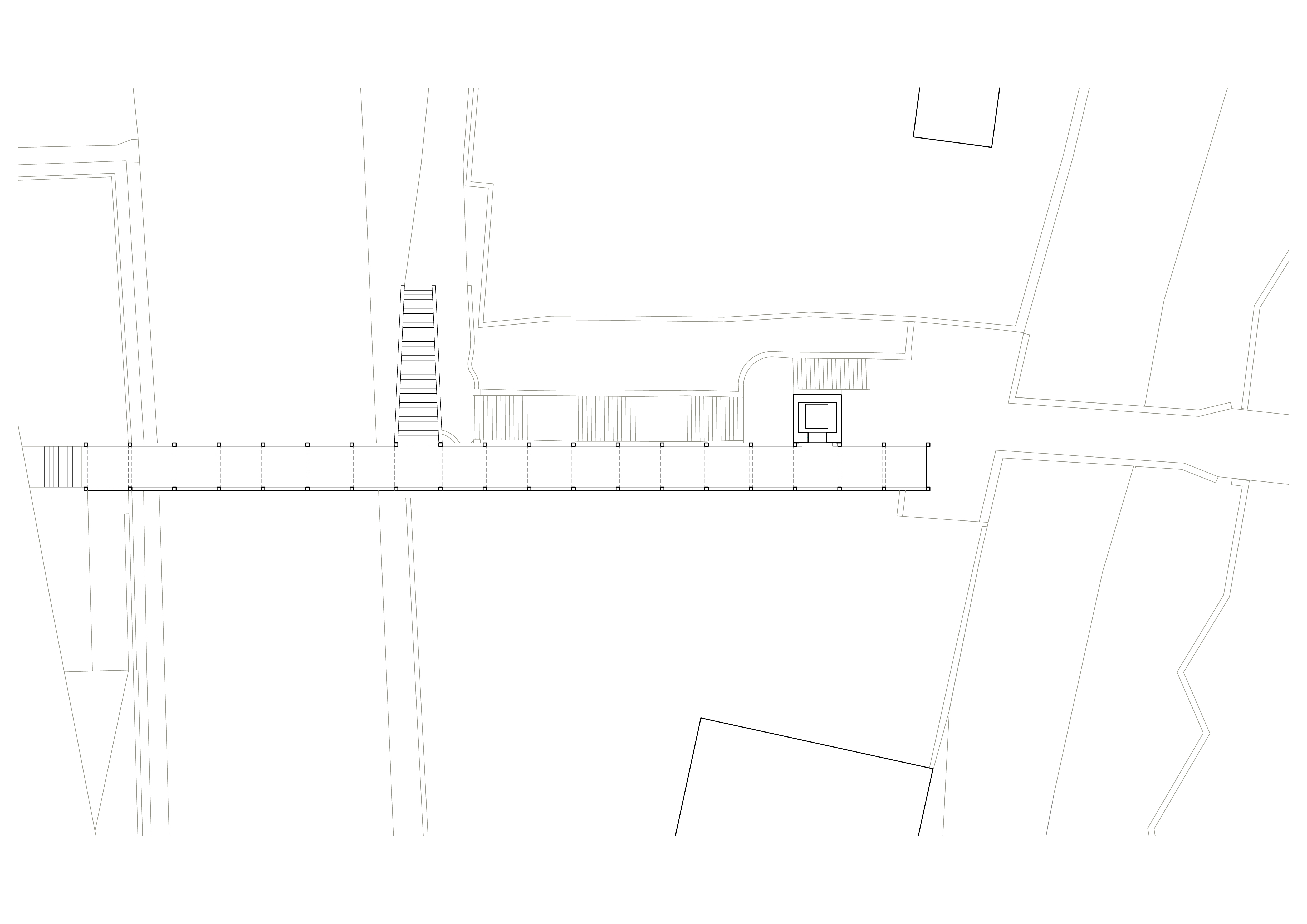

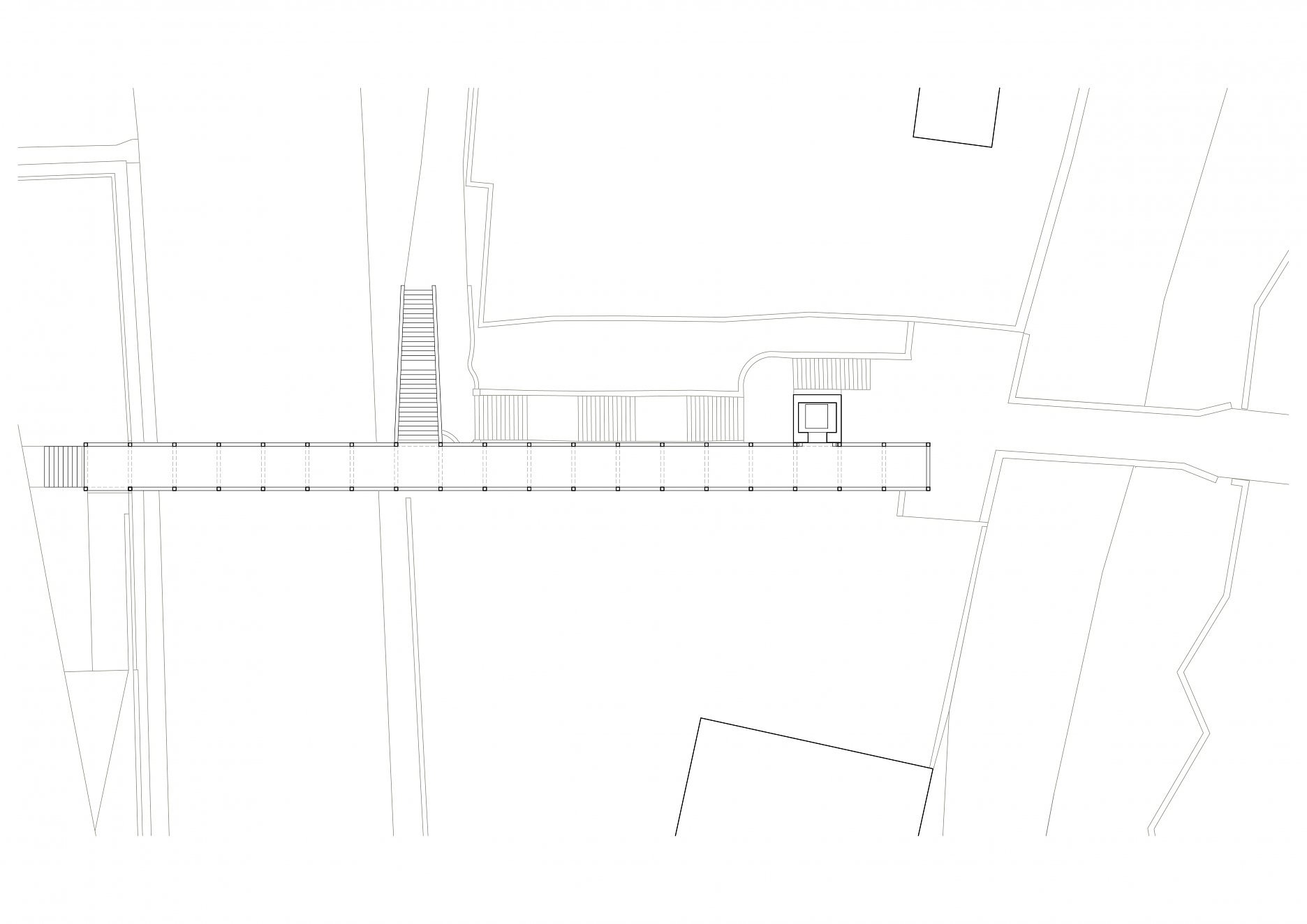

Pôdorys lávky
Pôdorys lávkyEhl & Koumar Architekti

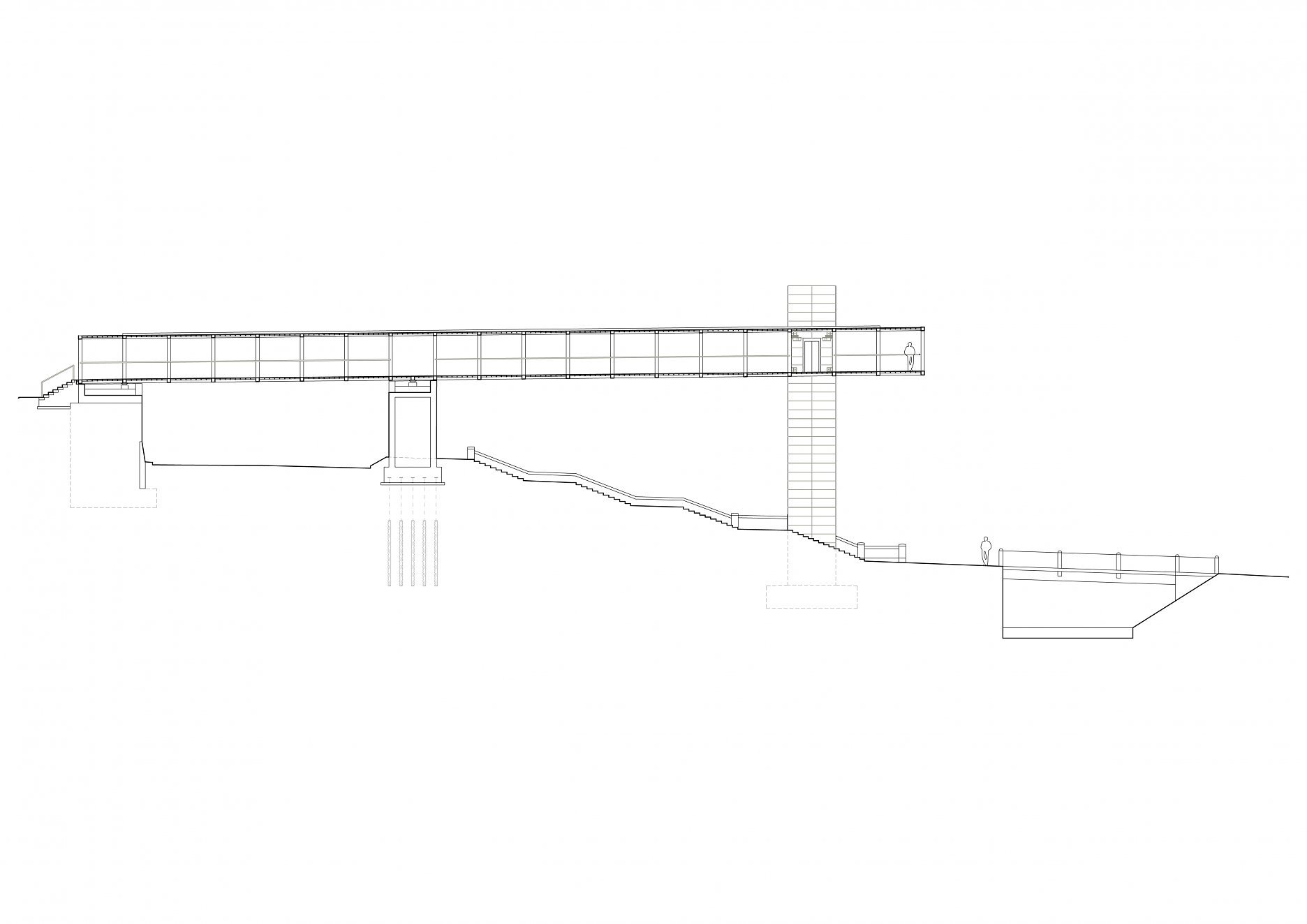

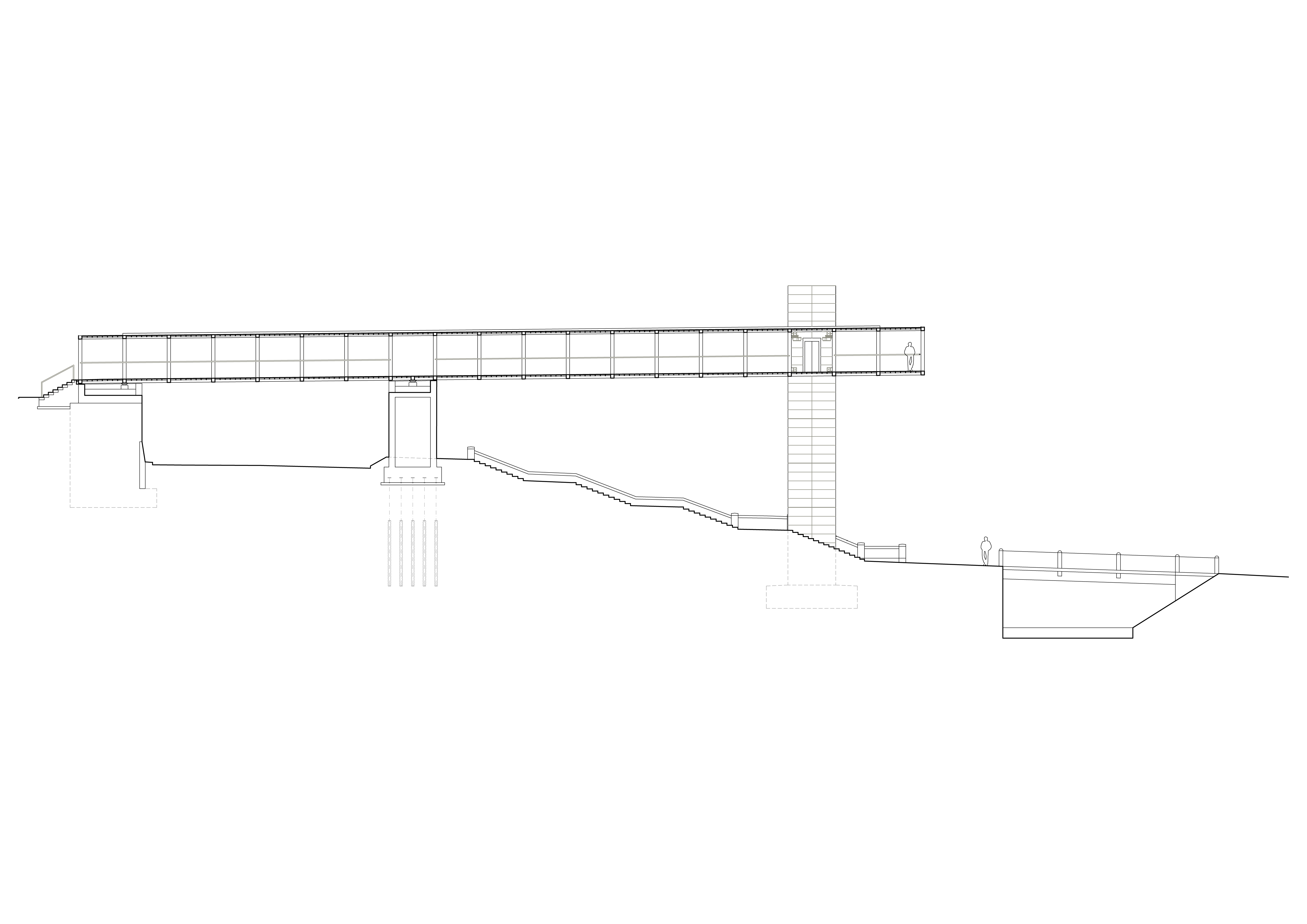

Pozdĺžny rez
Pozdĺžny rezEhl & Koumar Architekti

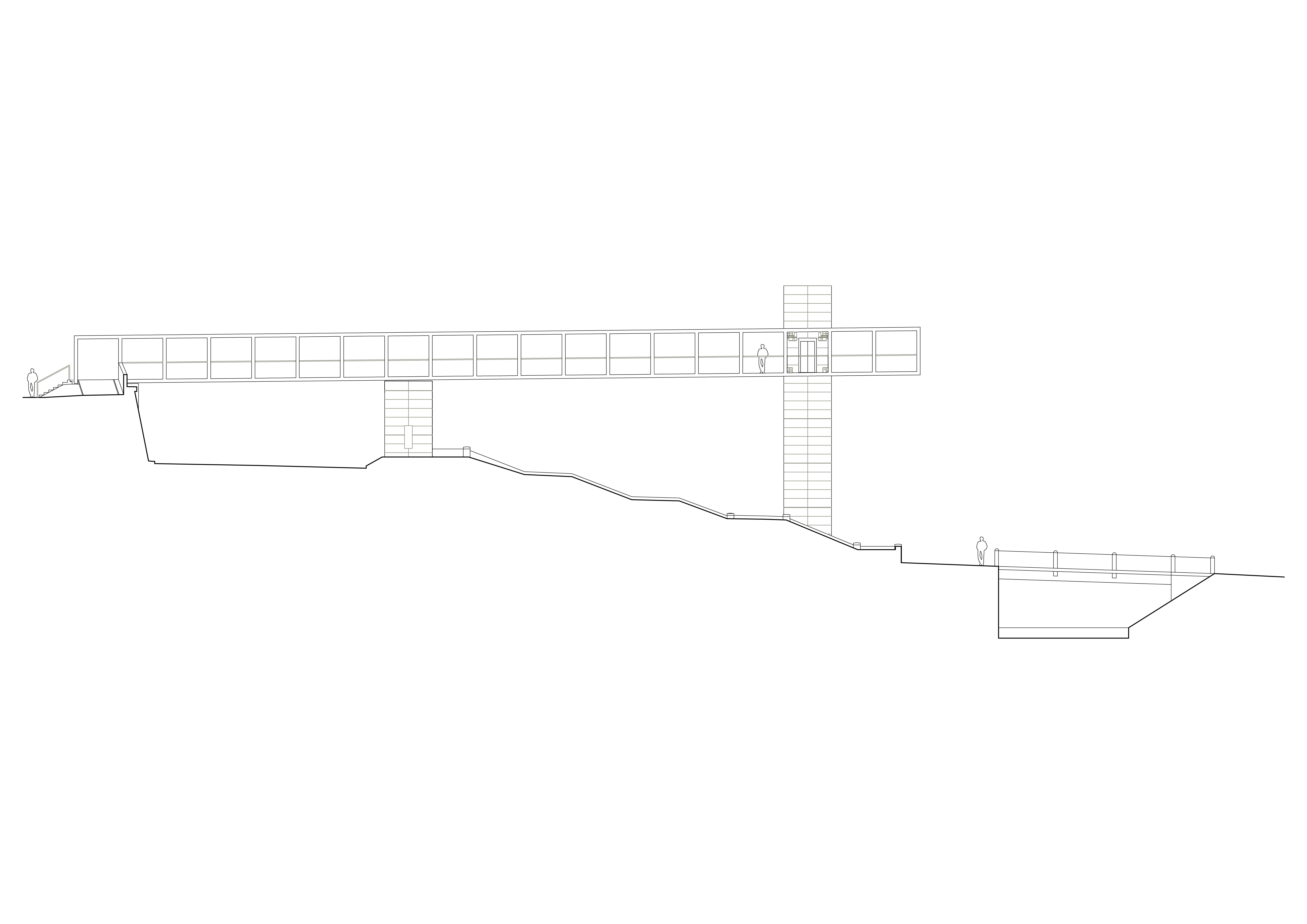

Južný pohľad
Južný pohľadEhl & Koumar Architekti

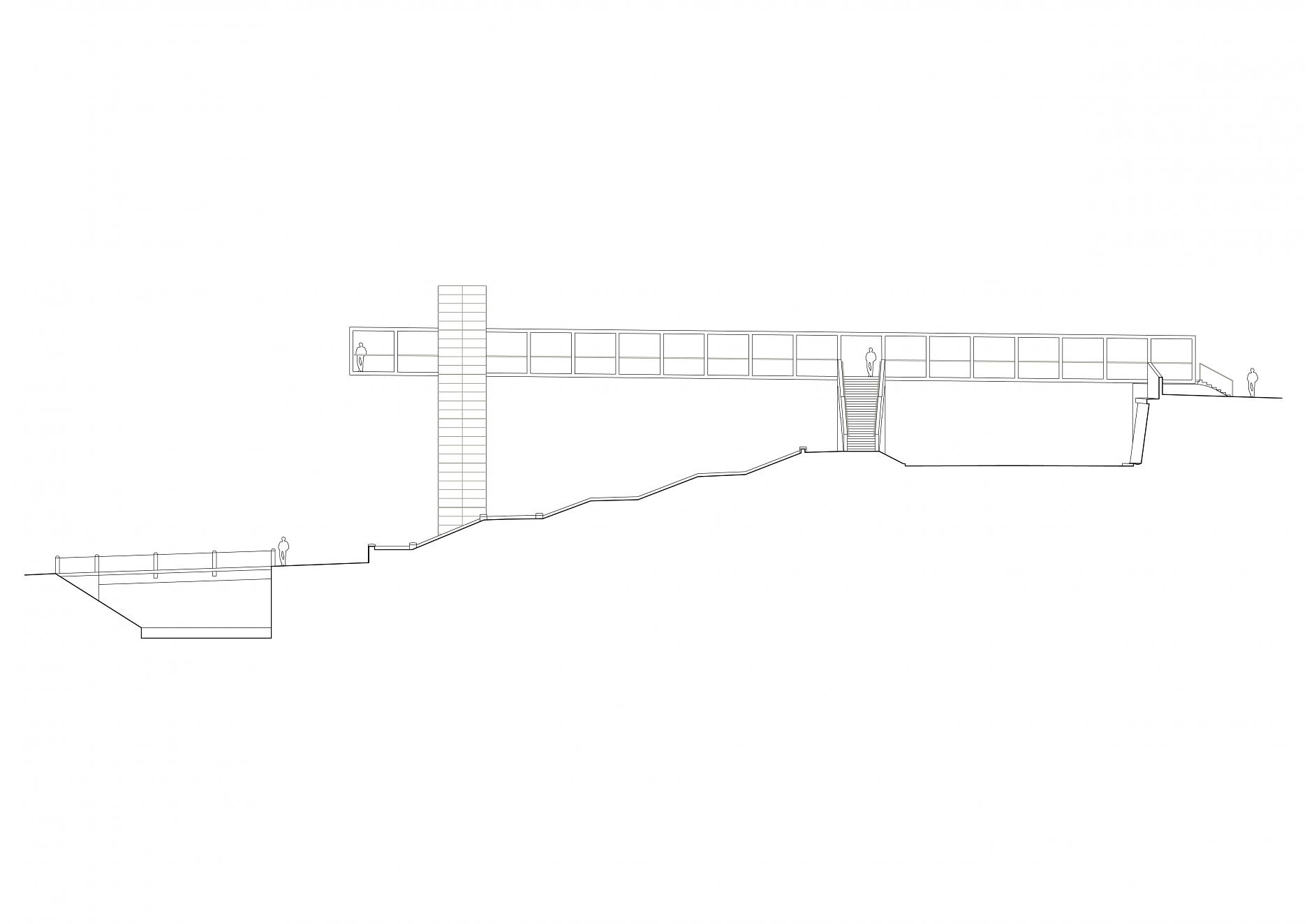

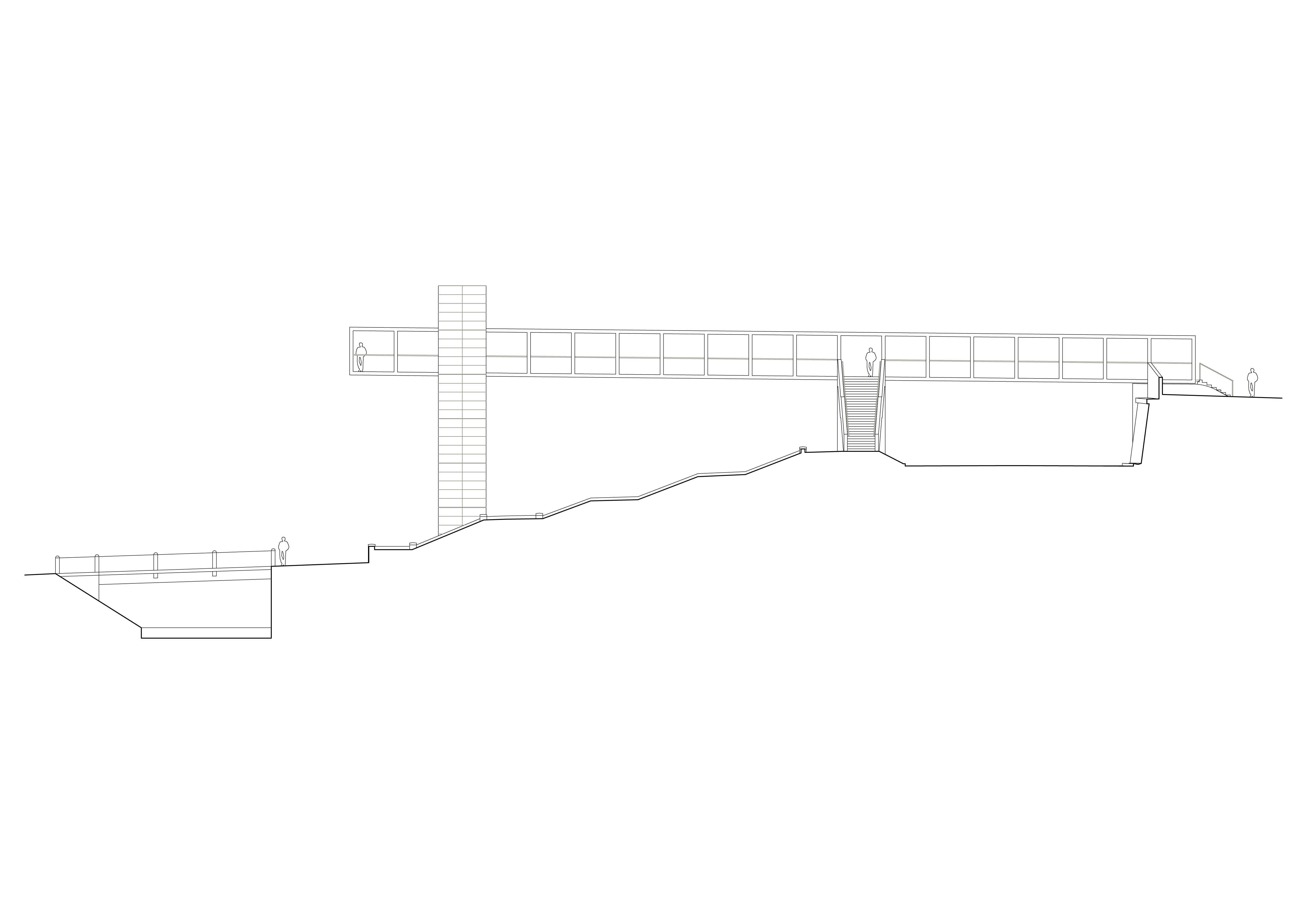

Severný pohľad
Severný pohľadEhl & Koumar Architekti

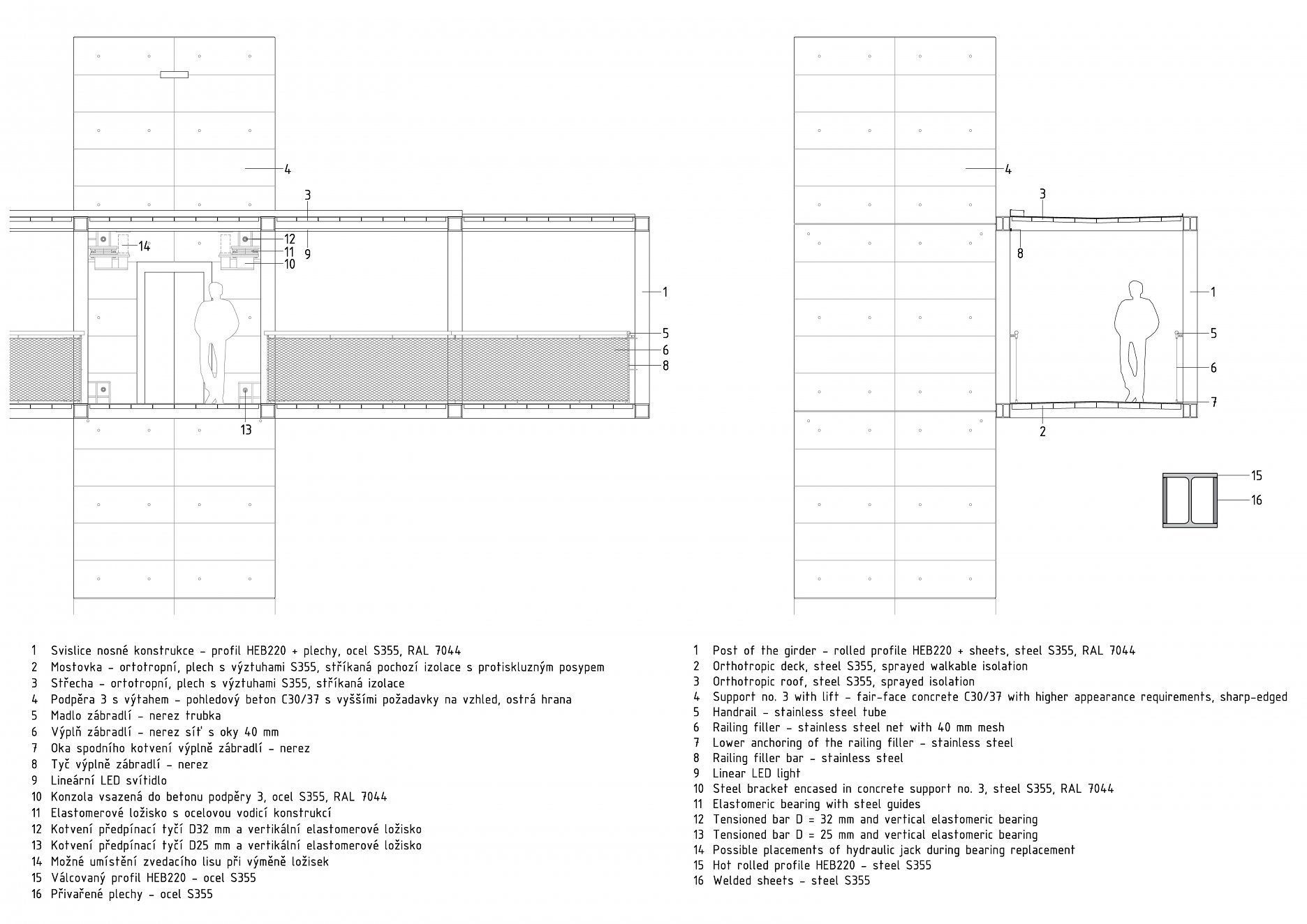

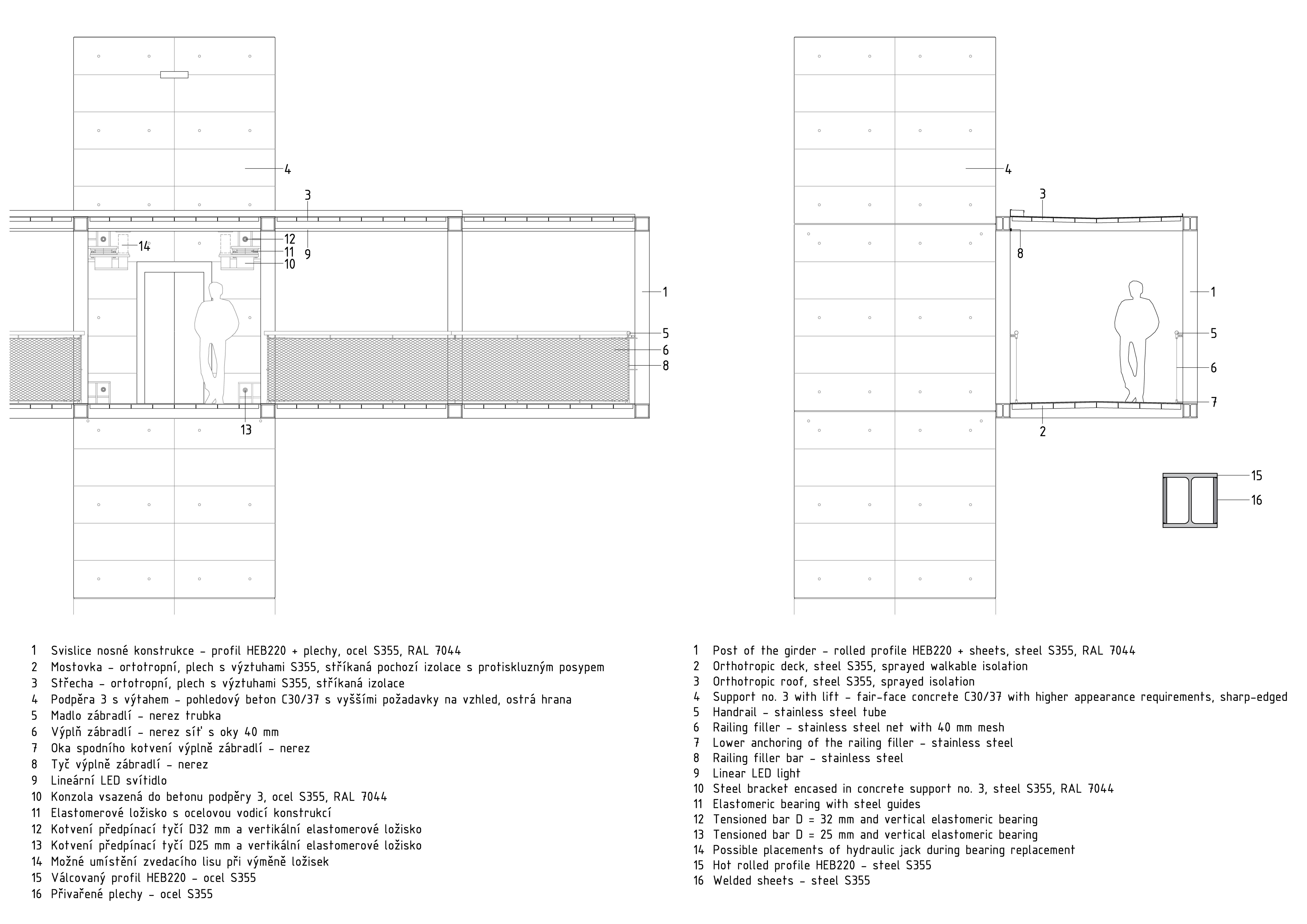

Stavebné a technické detaily
Stavebné a technické detailyEhl & Koumar Architekti

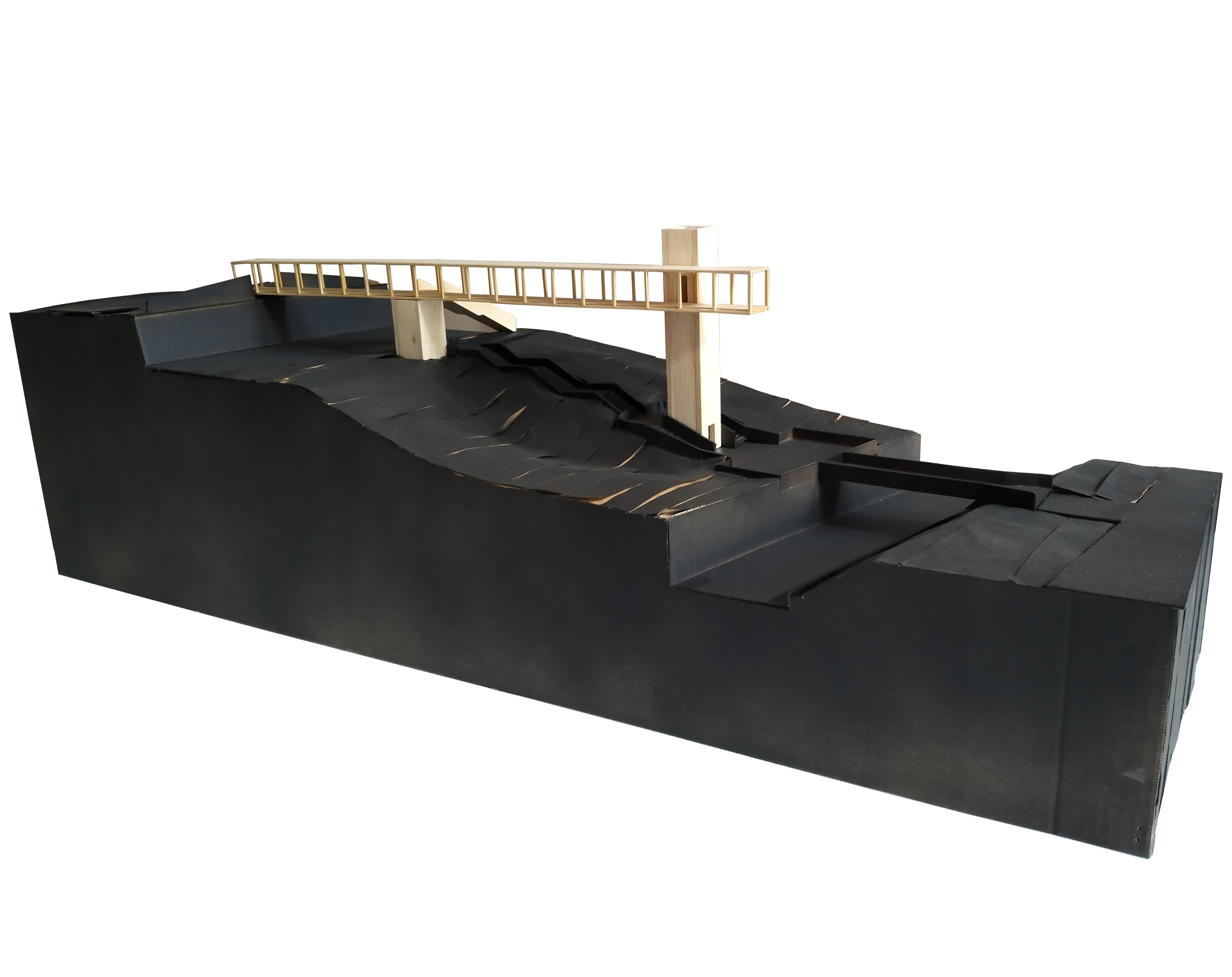

Model
ModelEhl & Koumar Architekti
Foto: Tomáš Souček
Foto: Tomáš Souček
Foto: Tomáš Souček
Foto: Tomáš Souček
Foto: Tomáš Souček
Foto: Tomáš Souček
Foto: Tomáš Souček
Foto: Tomáš Souček
Foto: Tomáš Souček

Podklady: Ehl & Koumar Architekti
Foto: Tomáš Souček
