Prístavba pre vinifikátory, Trnava
Autori: Ing Radovan RusnákInvestor: Víno Mrva & StankoPodlažná plocha: 64 m2Návrh: 2019 - 2019Realizácia: 2019 - 2019Adresa: Orešianska 7522/7A,, Trnava-Rázcestie, SlovenskoPublikované: 1. august 2020

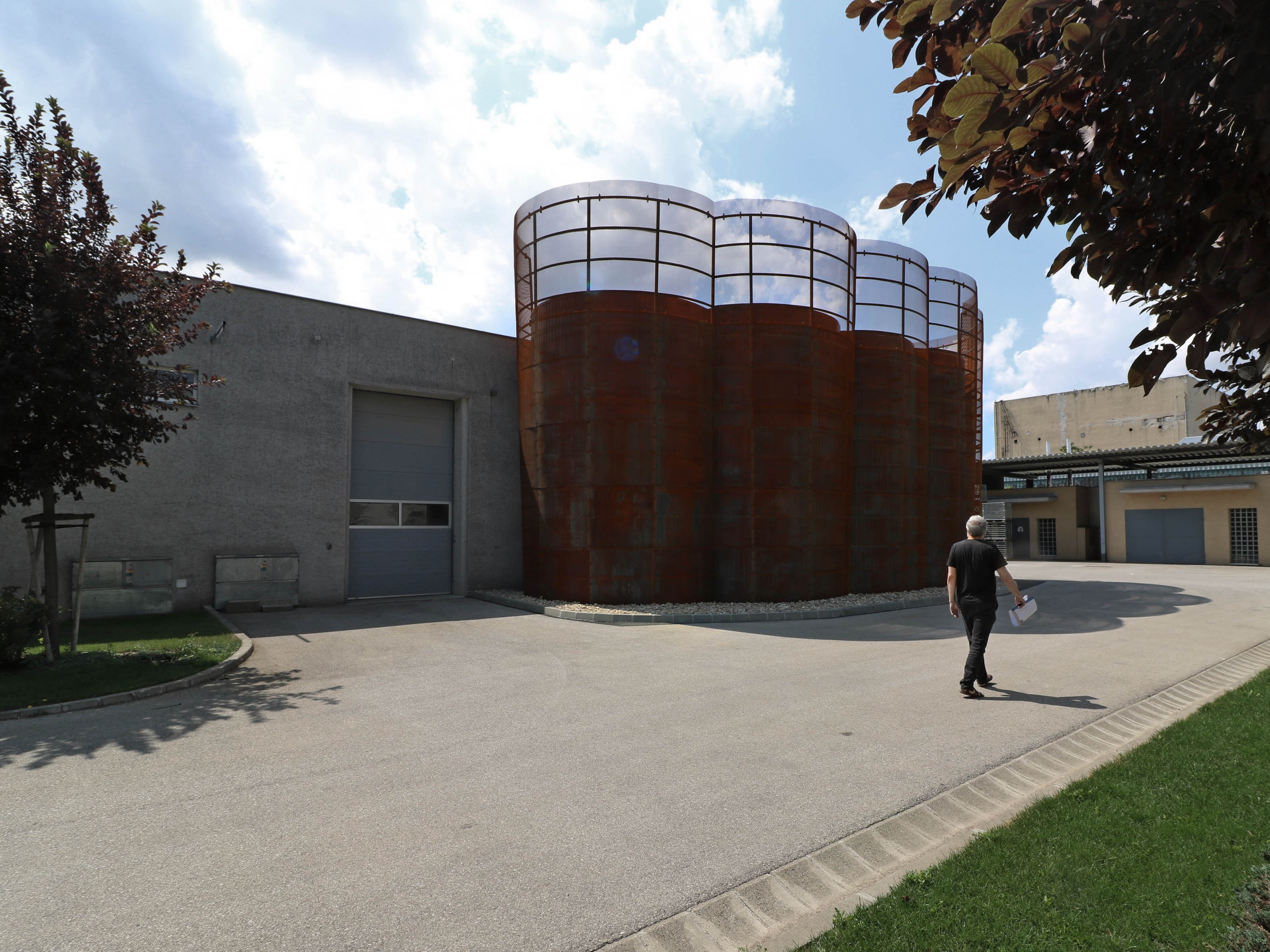

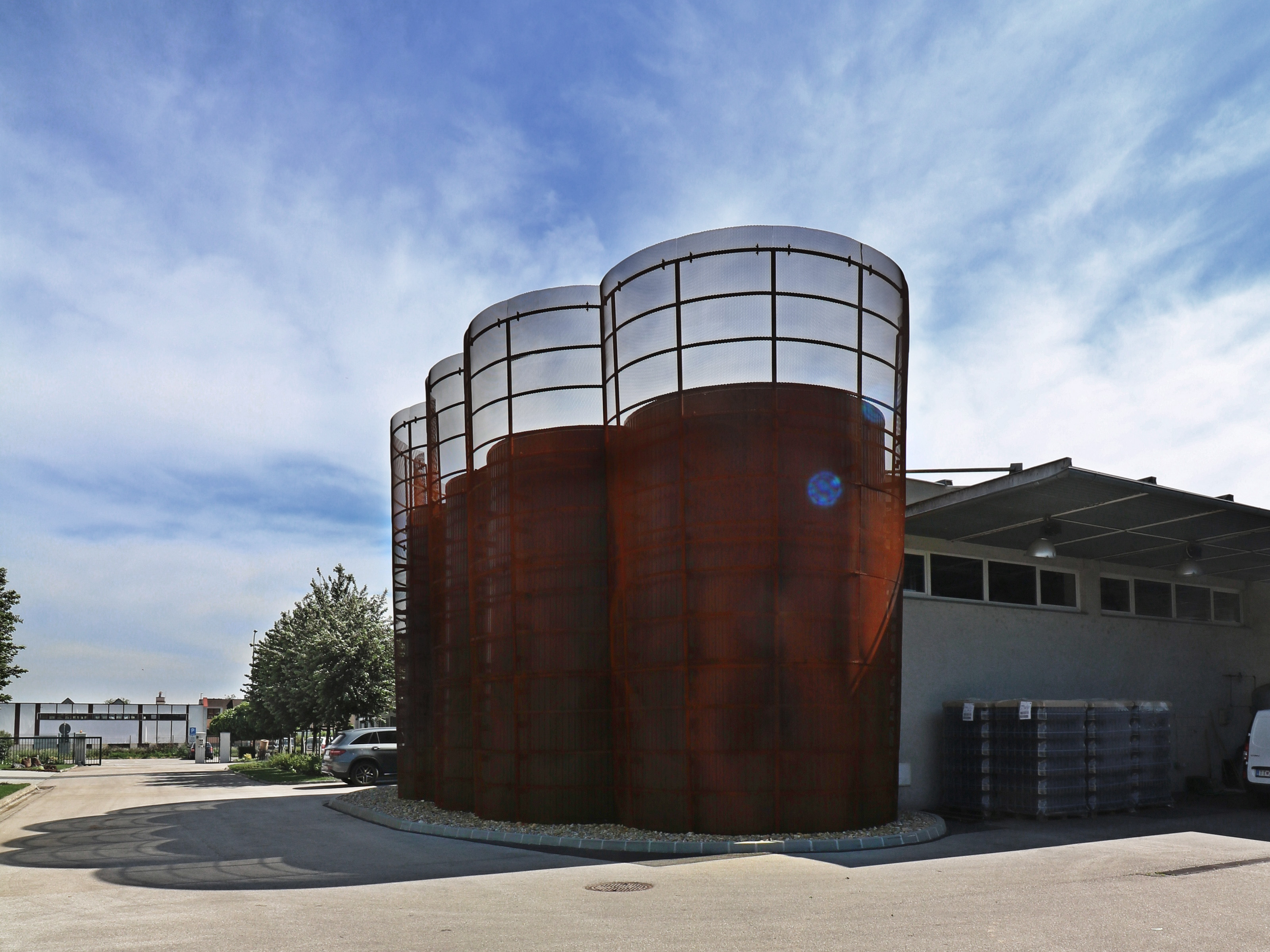

Prístavba pre vinifikátory sa nachádza  v  areáli  trnavského vinárstva Víno Mrva & Stanko.  K pôvodnému objektu dozrievacej haly pribudol tvarovo aj materialovo kontrastný prvok s predsadenou oceľovou konštrukciou, ktorá je opláštená segmentami z ťahokovu.

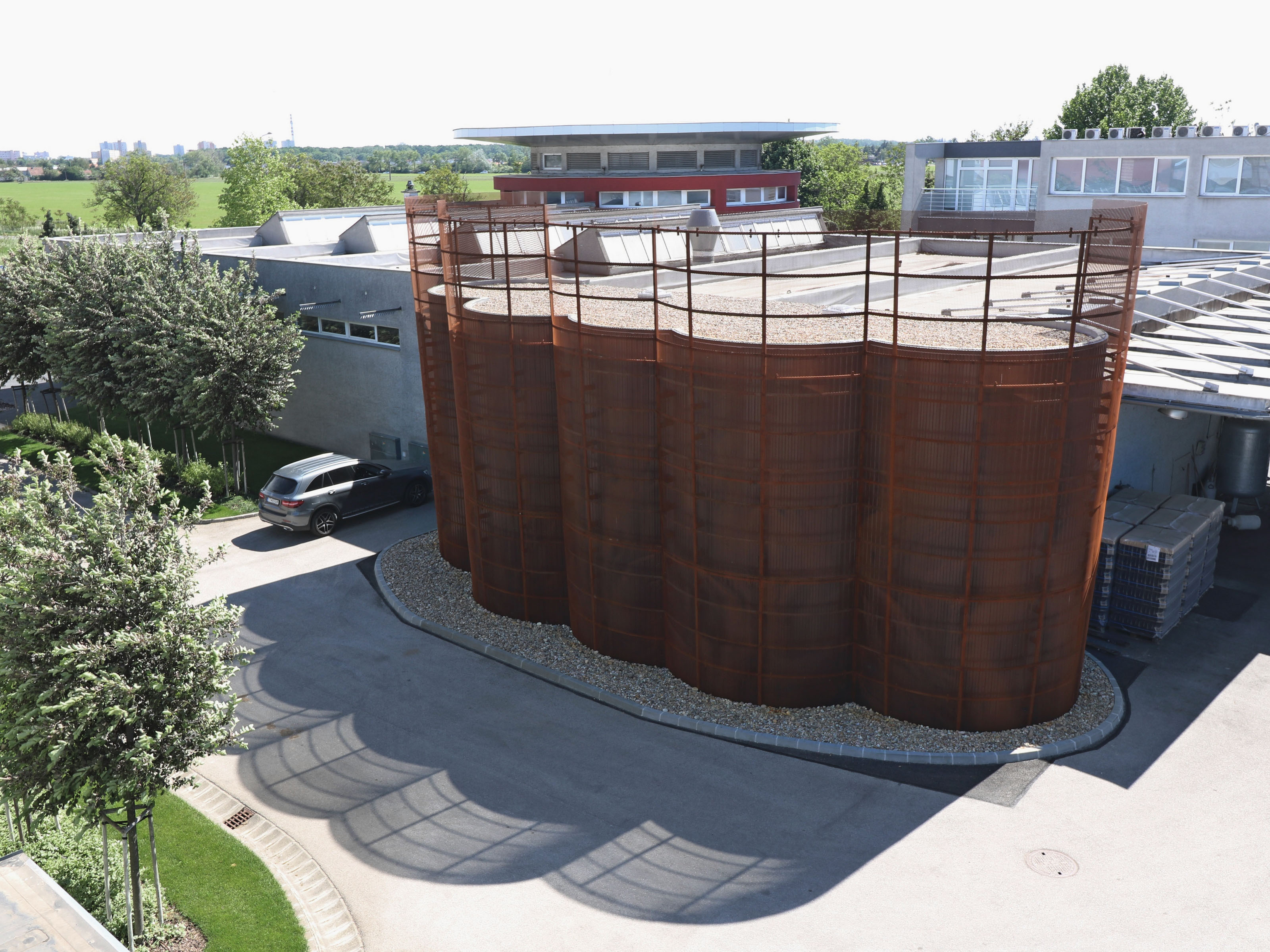

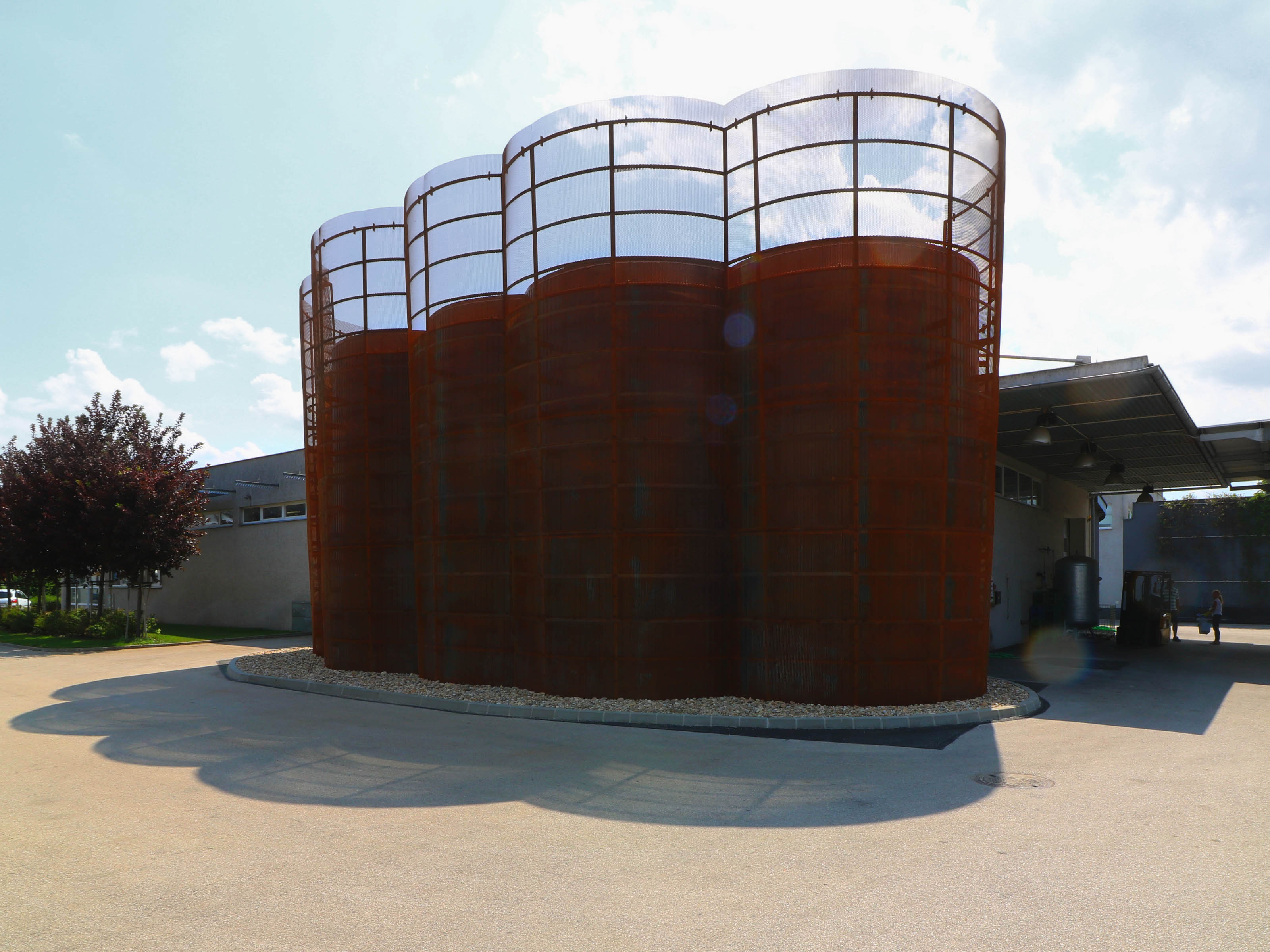

Tvarovanie prístavby kopíruje obvod jednotlivých vinifikátorov - nádrží na fermentáciu červeného rmutu. Pätica nádrží kruhového pôdorysu je rozložená s dôrazom na maximálnu jednoduchosť prevádzkových prístupov a sanitačných úkonov. Predsadený cortenový plášť si postupne vytvára patinu, charakteristickú pre vizuál prístavby.

Foto: Radovan Rusnák
Foto: Radovan Rusnák
Foto: Radovan Rusnák
Foto: Radovan Rusnák

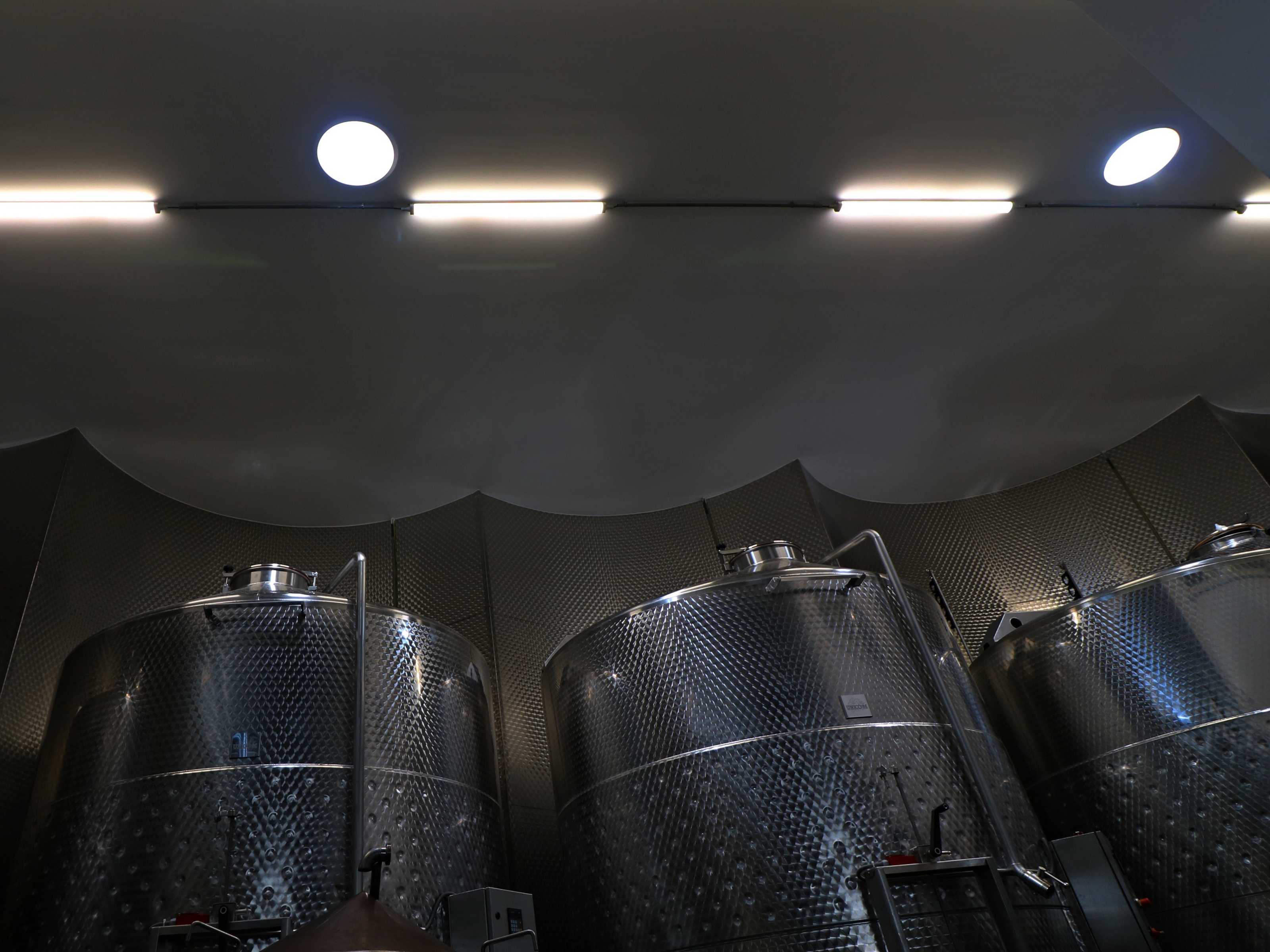

Denné svetlo vedie do prístavby dvojica svetlovodov. Vnútorné povrchy stien sú opláštené brúseným nerezovým plechom, totožným s materiálom nádrží.

Foto: Radovan Rusnák

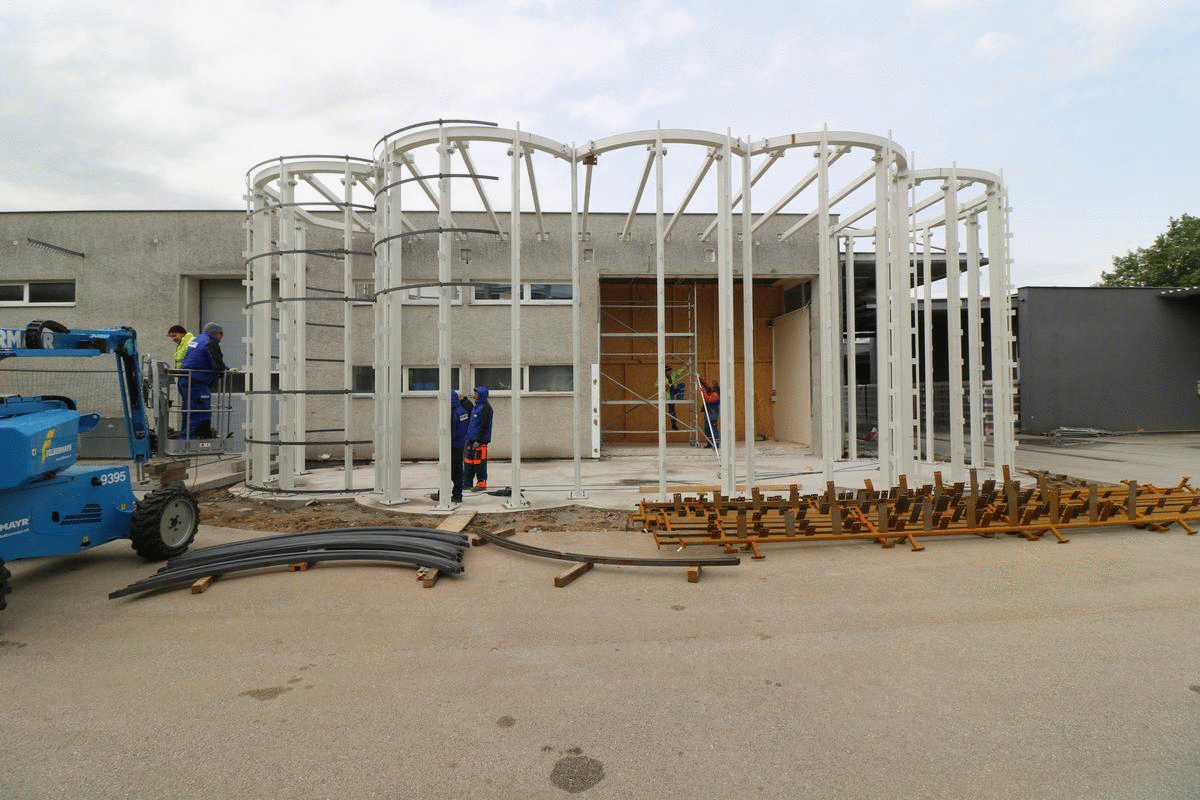

Nosné konštrukcie hornej stavby tvoria oceľové profily s uzavretým obdĺžnikovým prierezom. Zvislé nosné konštrukcie - stĺpy sú súčasťou obvodového plášťa s polkruhovým pôdorysom. Stĺpy, vybočené zo zvislej roviny, sú cez kotevnú platňu klĺbovo prepojené so základmi.

Vodorovná oceľová konštrukcia je zložená z obvodových prievlakov polkruhového pôdorysu a z väzníc. Väznice a obvodový kruhový prievlak, navrhnutý nad stĺpmi, prechádzajú do železobetónovej atiky existujúceho objektu. Väznice, navrhnuté v  modulovej osnove 1 m,  majú premenné dĺžky. Nad väznice vystupuje trapézový plech s nadbetonávkou. Zvislé aj vodorovné nosné oceľové konštrukcie majú uzavretý prierez 100/1500 mm, s hrúbkami steny 3,5 a 8 mm, navrhnutých podľa vnútorných síl  z maximálnej kombinácie zaťaženia. Jednotlivé diely sú navzájom zvarené.

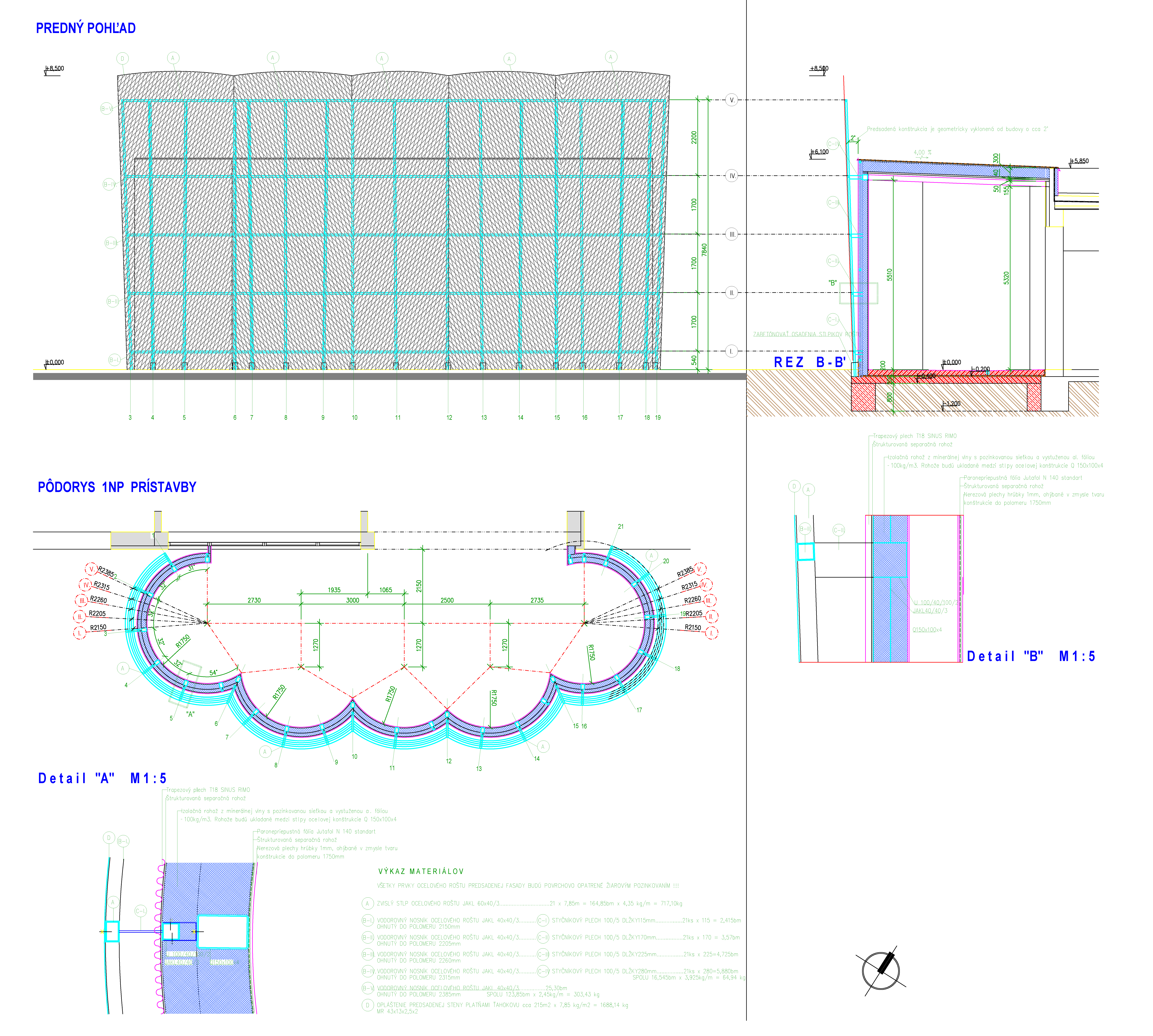

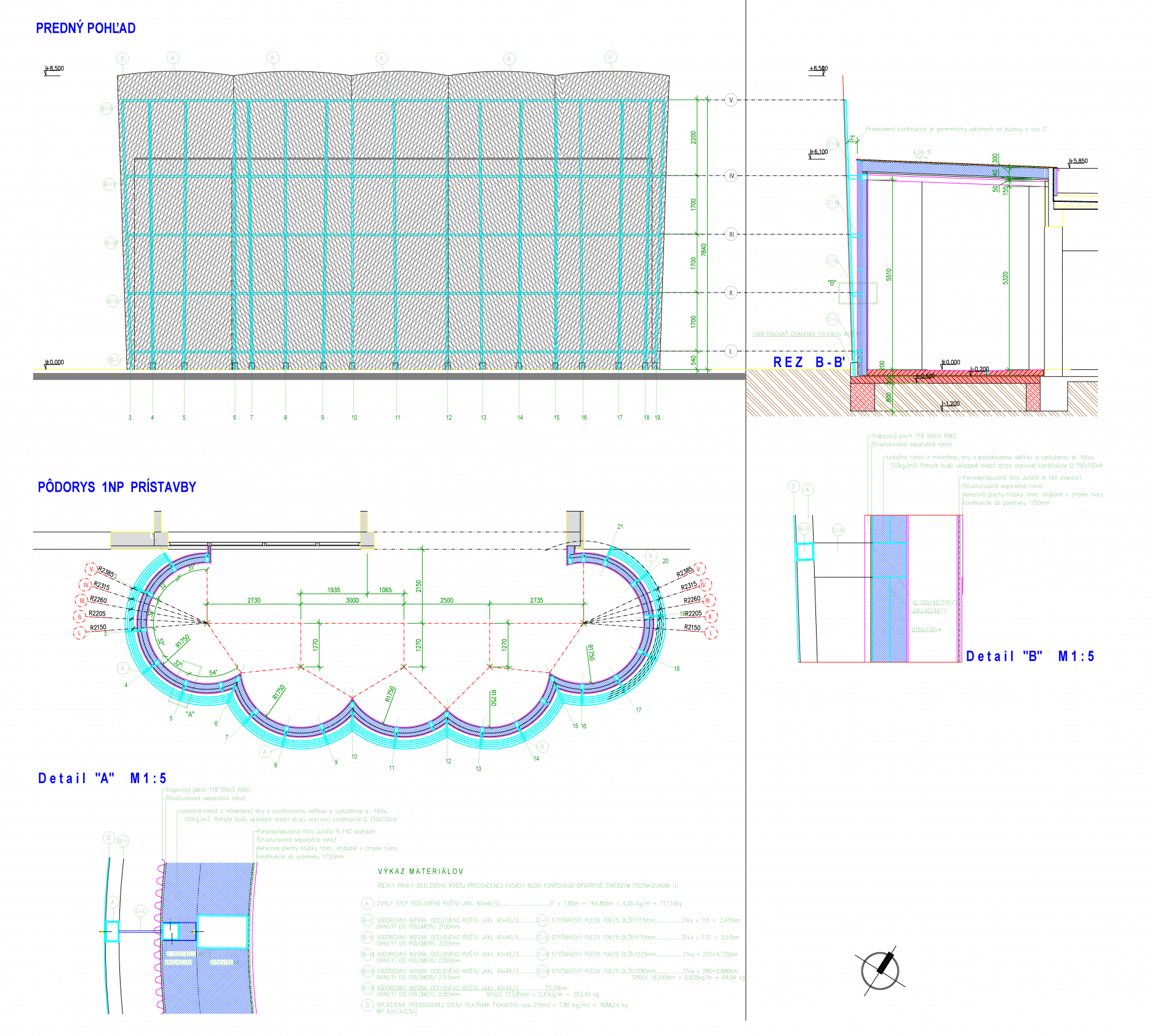

Výkresová dokumentácia
Výkresová dokumentáciaAutor: Ateliér Rusnák
Foto: Radovan Rusnák
