Vrátnica v Dobříši

Dôkaz toho, že neexistujú malé a neatraktívne zadania. Aj vrátnica zberného dvora v priemyselnej zóne môže byť dobrou architektúrou. Ak by sme podobným spôsobom pristupovali k tvorbe všade, tak by bolo potešením pohybovať sa (na rozdiel od bežnej praxe) aj v "neatraktívnych" častiach našich sídiel. Tu vidíme výborný príklad, že "vrátnica na smetisku" môže vyzerať lepšie, ako mnohé nové stavby s ktorými sa denne stretávame v omnoho významnejších polohách.
Vrátnica v Dobříši
Autori: Ing. arch. David Wittassek, Ing. arch. Jiří ŘezákInvestor: Anbremetall Zastavaná plocha: 74,59 m2Adresa: Rybníky 75, Dobříš, Česká republikaPublikované: 29. júl 2016

Předmětná studie řeší novostavbu vrátnice společnosti Anbremetall a.s. zabývající se recyklací neželezných a železných kovů. Objekt vrátnice se nachází při vjezdu do areálu firmy v průmyslové zóně Rybníky nedaleko města Dobříš. Areál je rozdělen obecní komunikací. Vrátnice je při vjezdu do hlavní jižní části areálu s tím, že bude zároveň monitorovat pohyb vozidel před vjezdem do areálu a kontrolovat tak hranice areálu a obecní komunikace.

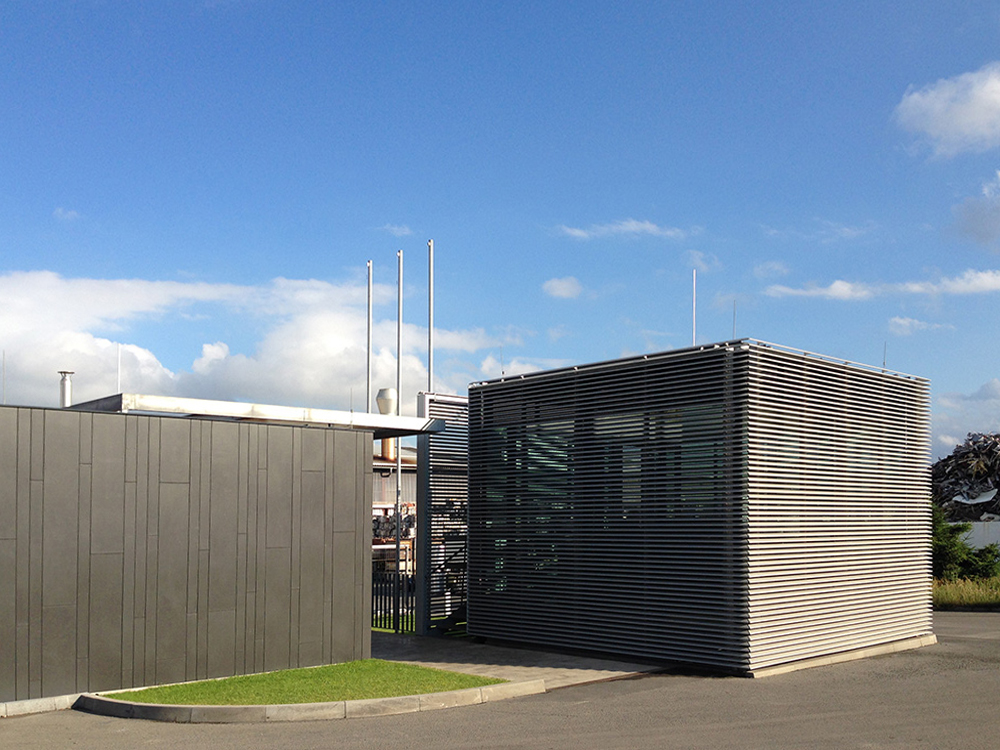

Vrátnice rozděluje objekt na dvě hmoty: vrátnici se dvěmi pracovními místy a čekárnu řidičů s hygienickým zázemím. Toto rozdělení vychází z požadavku investora na vytvoření prostoru pro čekárnu řidičů přejíždějících do areálu firmy. Zároveň spojující krček vytvoří vstup do prostor firmy s možností monitoringu pohybu osob po areálu.

Ve vrátnici je kromě vrátného také osoba evidující příjem a výdej zboží. V čekárně je místo pro odpočinek a občerstvení řidičů čekajících na odbavení ve vrátnici před odejzdem z areálu.

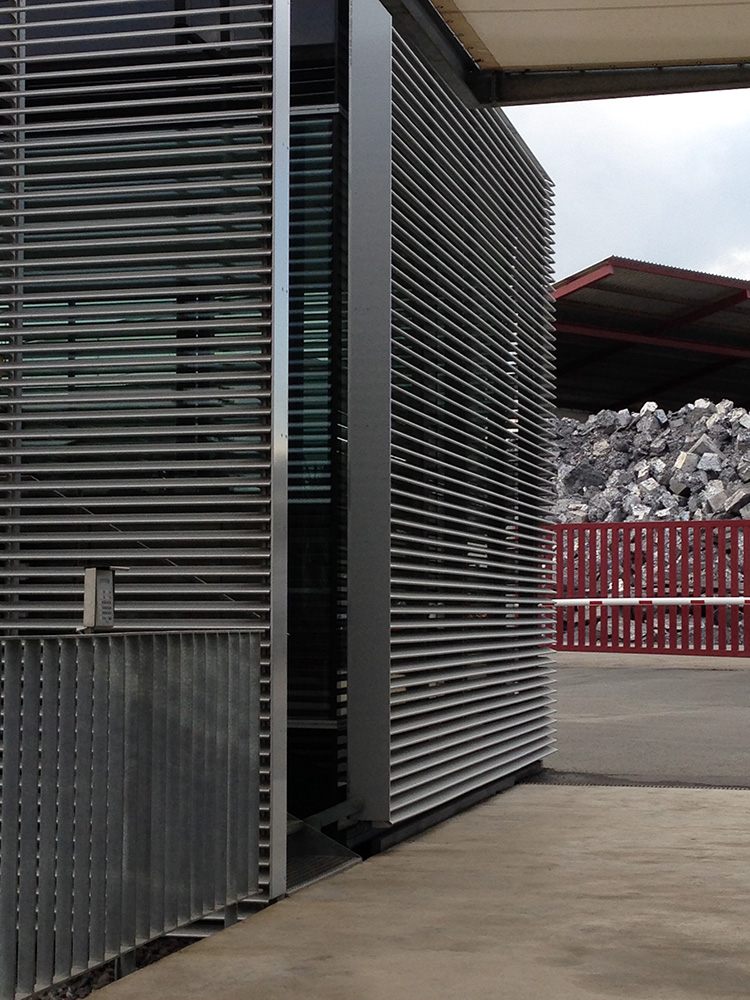

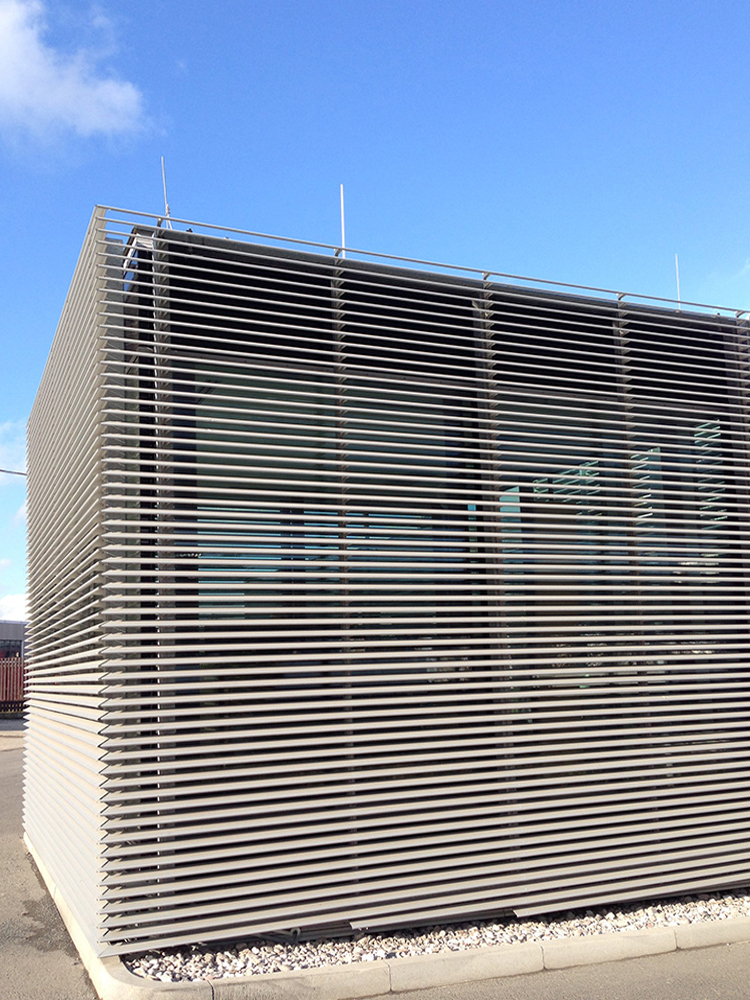

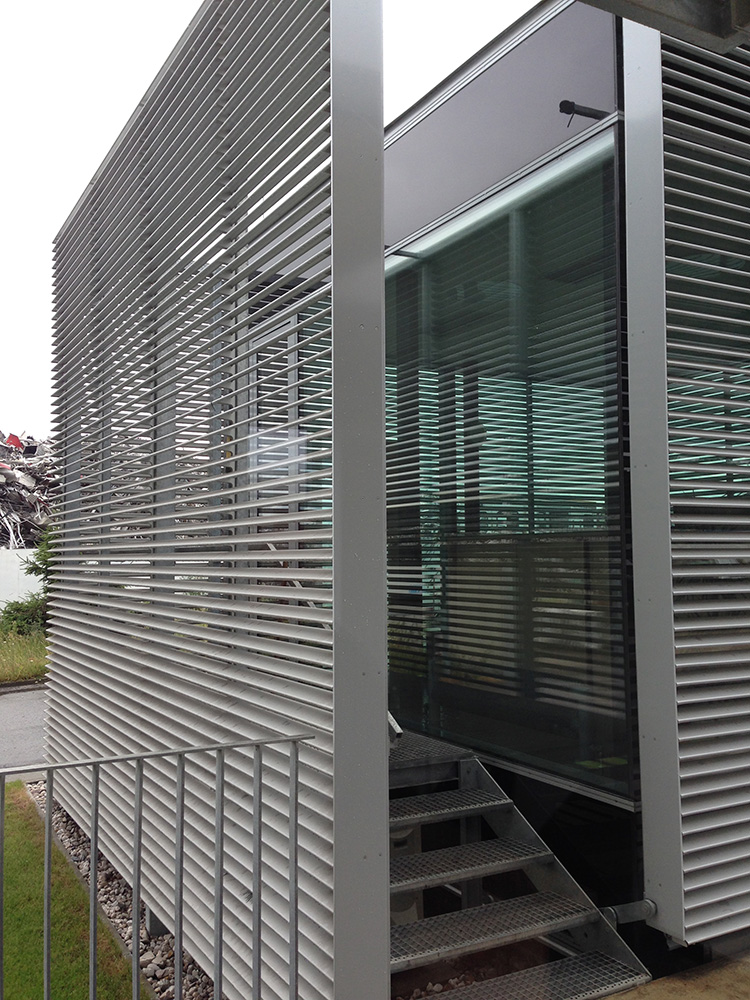

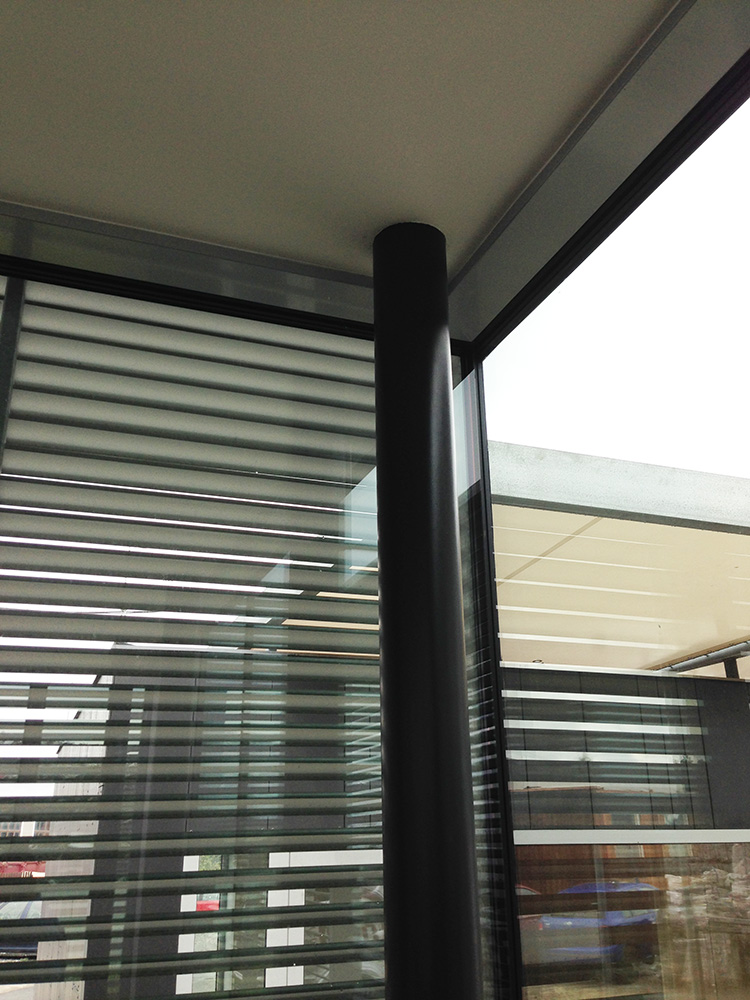

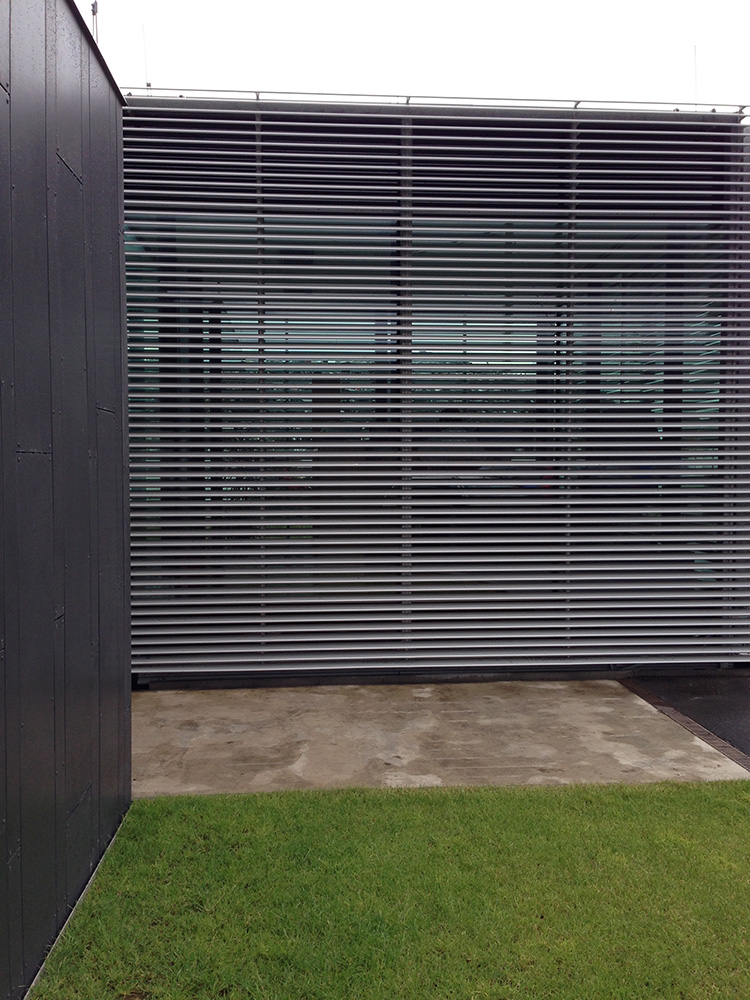

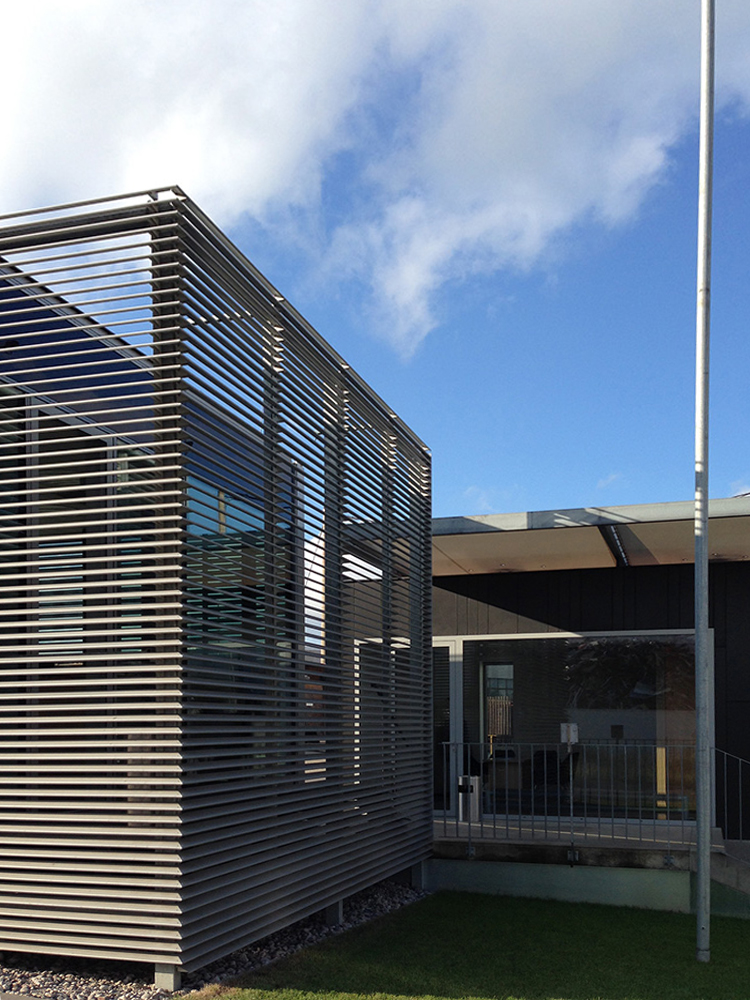

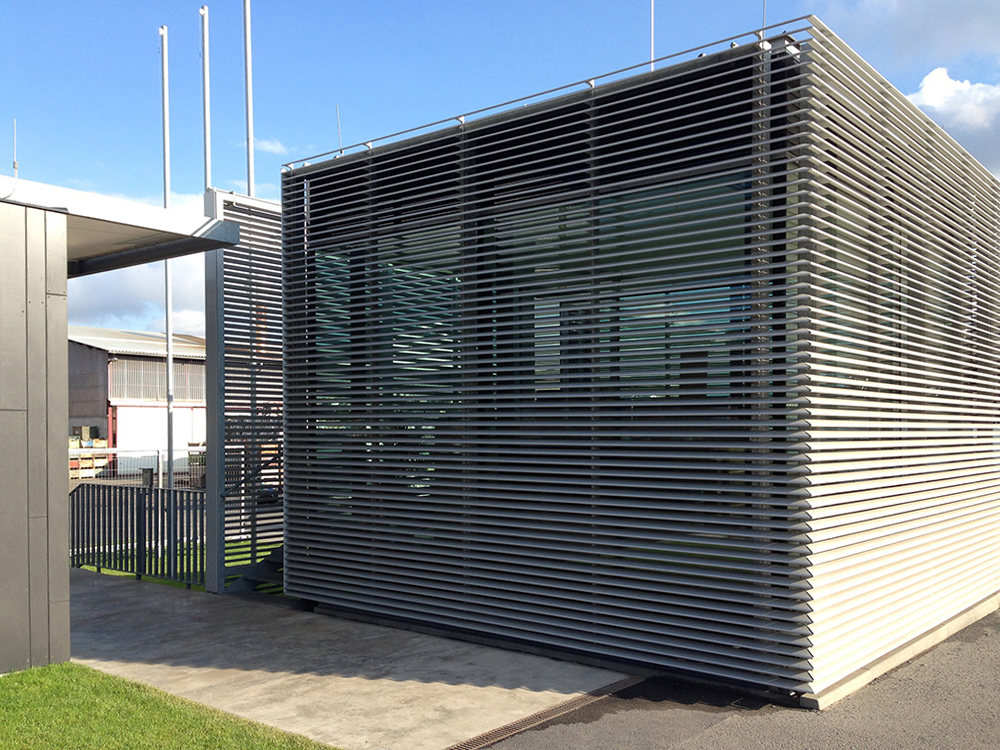

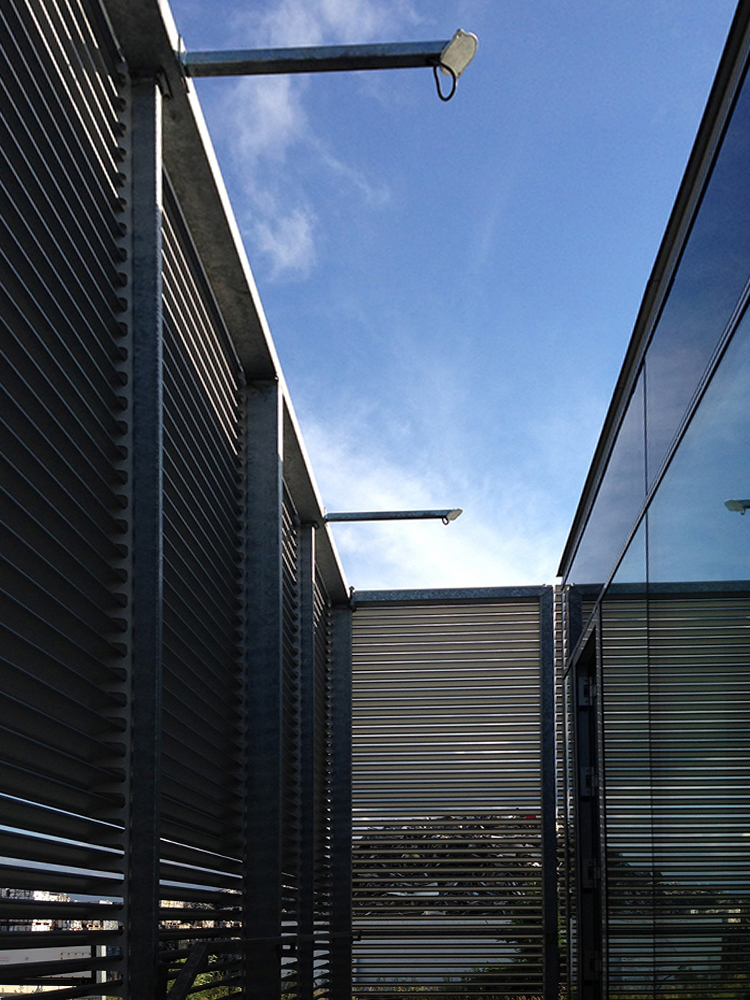

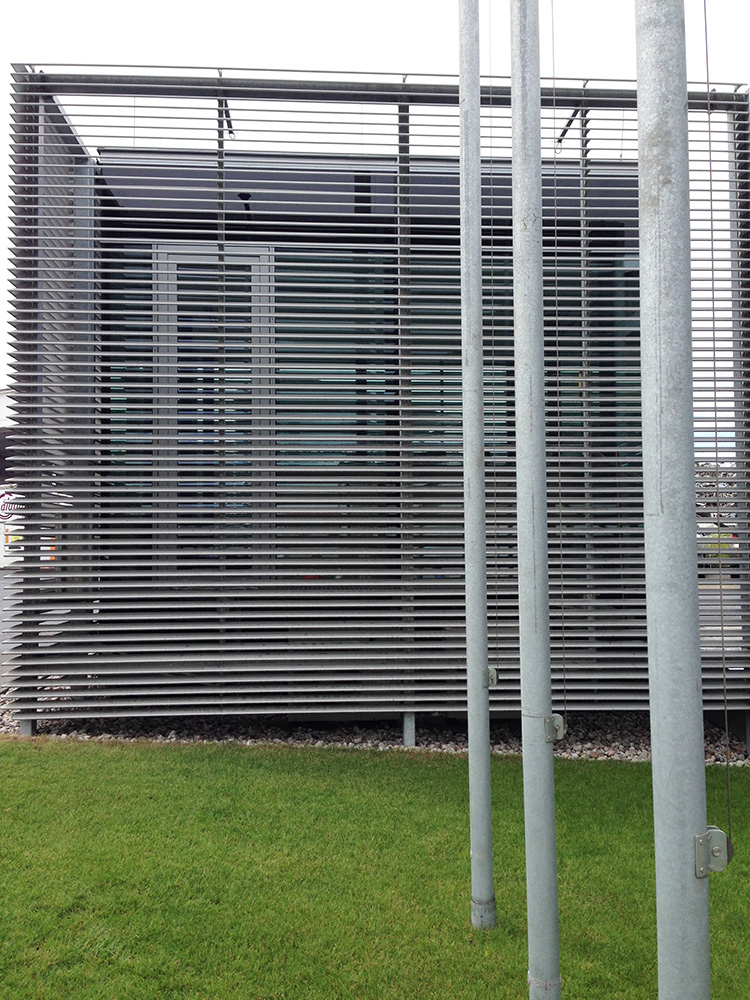

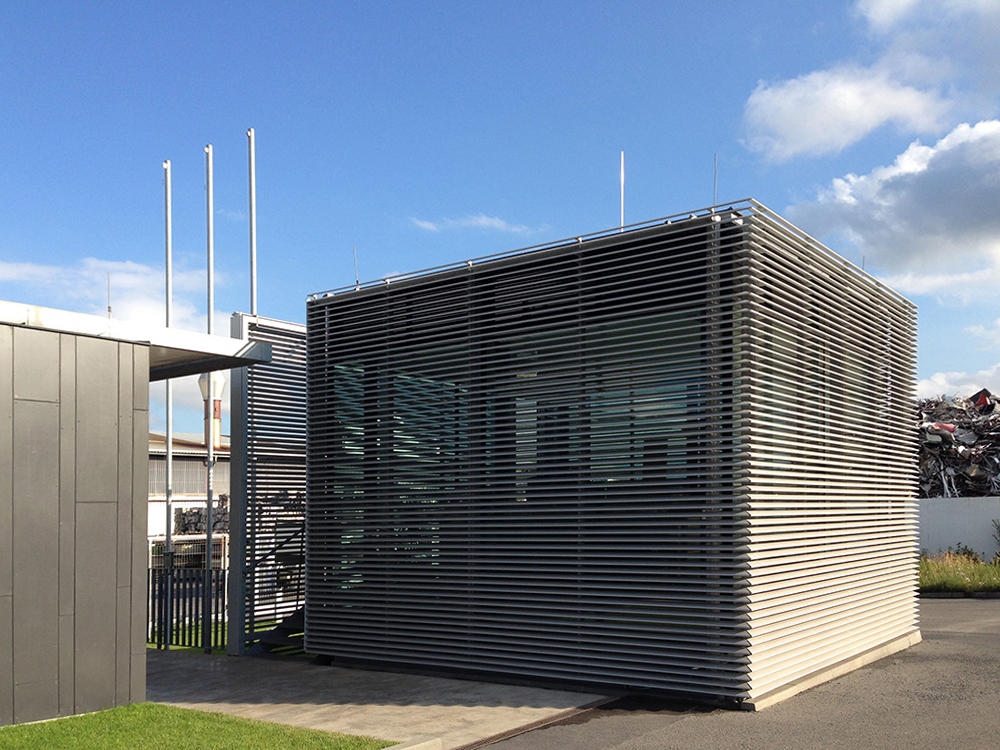

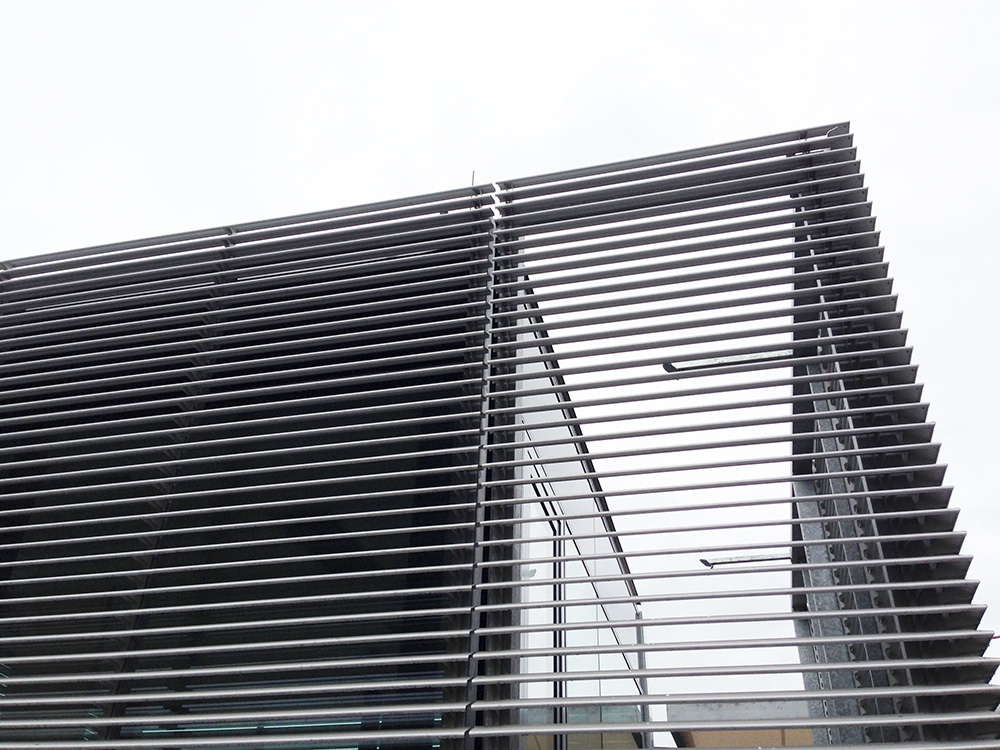

Nosnou konstrukci čtvercové hmoty vrátnice (5,3x5,3 m) tvoří ocelový skelet na betonové základové desce s ocelovým stropem. Opláštění tvoří rastrová fasáda zasklená izolačními dvojskly nebo neprůhlednými panely v systému shadowbox. Stínící systém je navržen z ocelových pozinkovaných pororoštů kotvených k ocelové nosné konstrukci. Horní hrana pororoštu je 4,81 m nad okolním terénem.Čistá podlaha vrátnice je zvýšená na +0, 96 m, aby zaměstnancům umožnila pohled do areálu firmy.

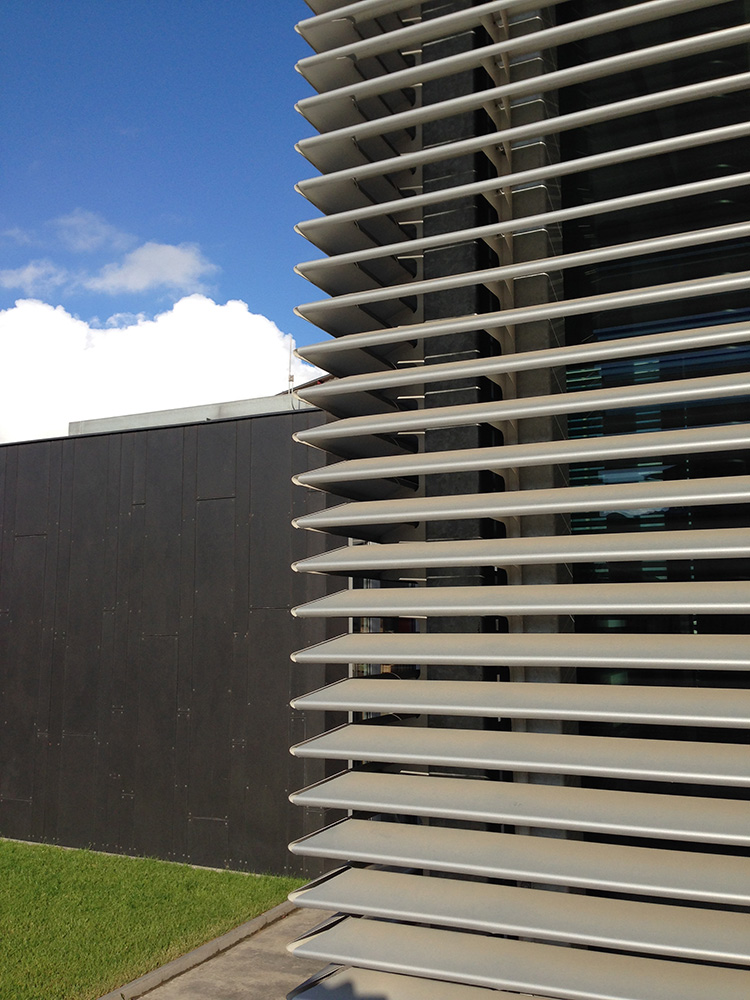

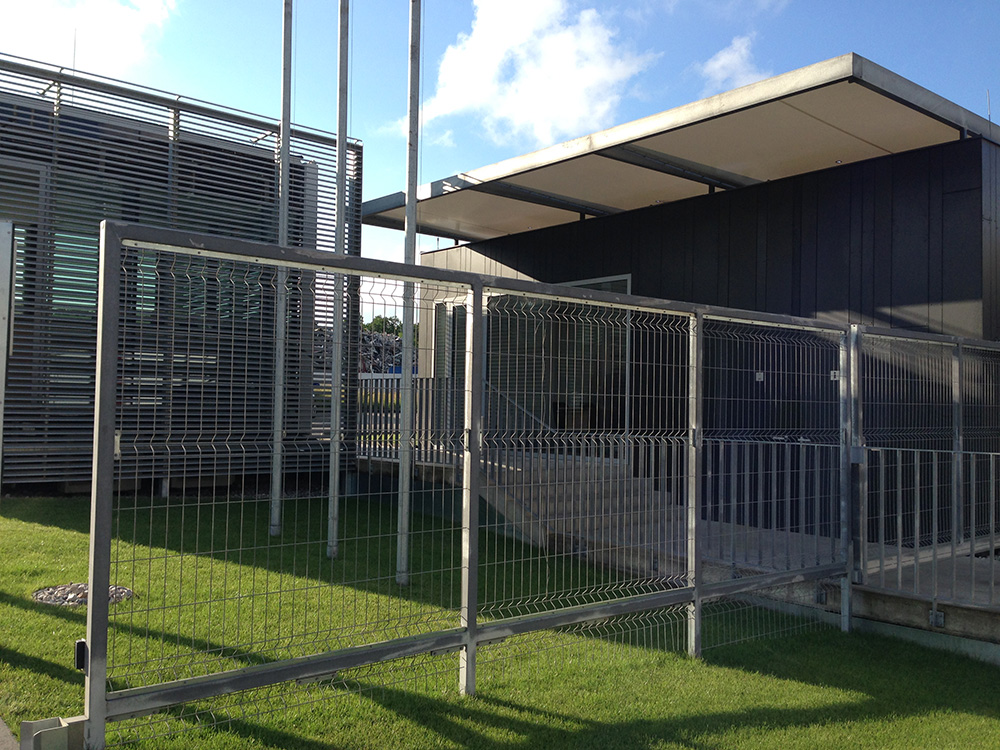

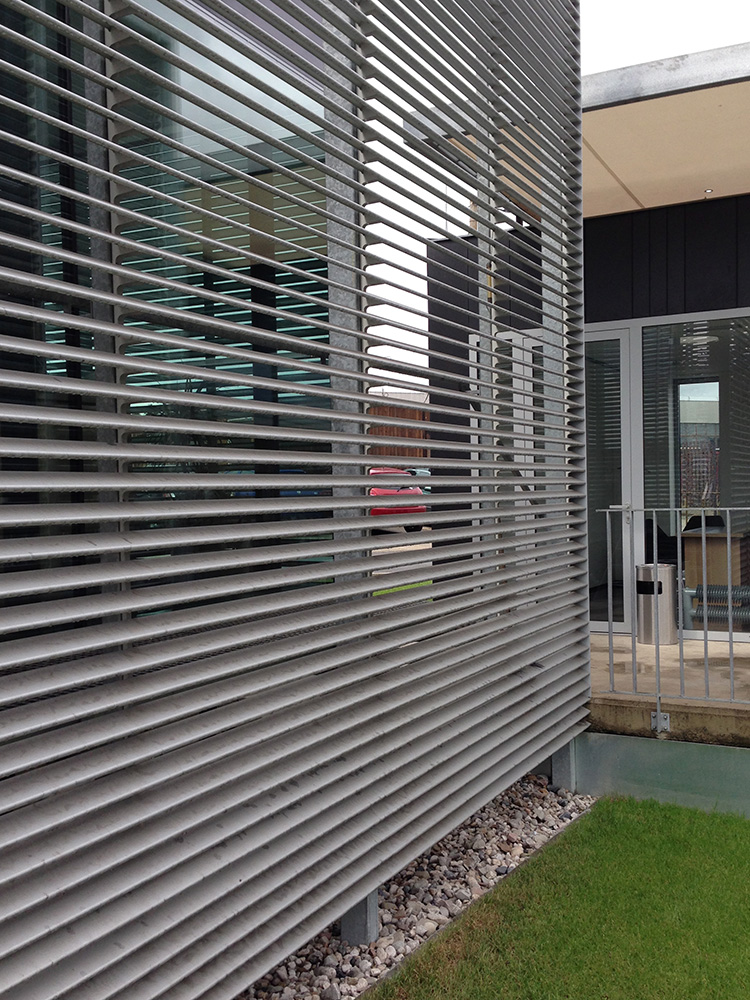

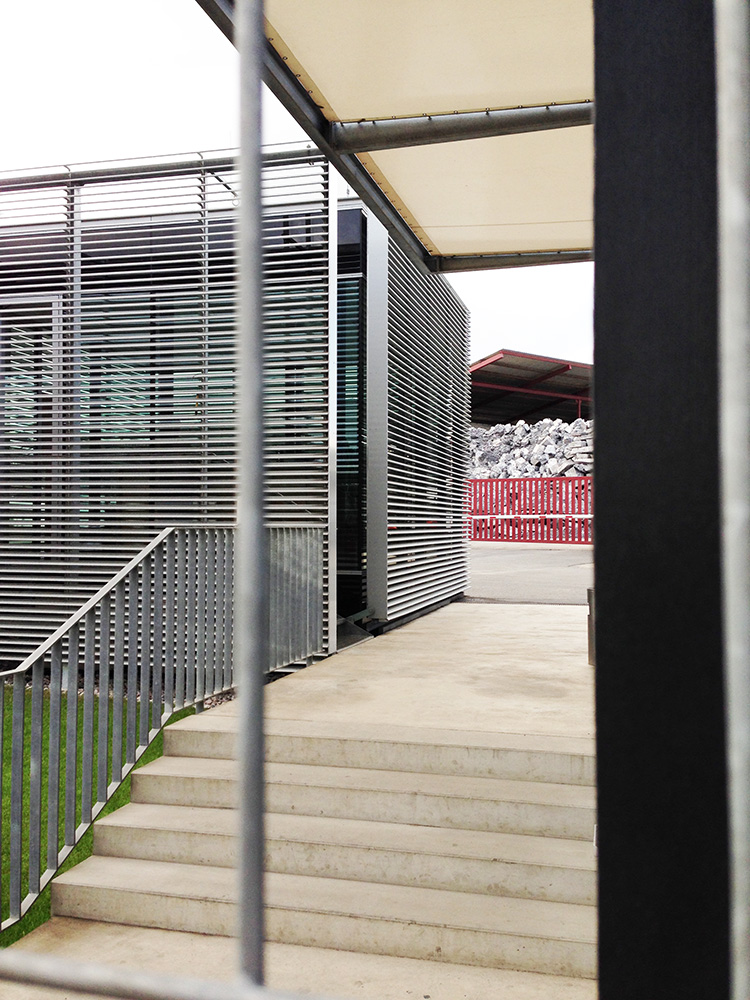

Obdelníková hmota čekárny (5x9,3 m) je tvořena nosnou ocelovou sandwichovou konstrukcí. Jako pohledový materiál z venovní strany jsou navrženy hliníkové lamely různých šířek a délek kotvené k nosné kontrukci s možností provětrání. Obě hmoty jsou spojeny krytým vstupem pro zaměstnance ze subtilní ocelové příhradové konstrukce, do které vypnuta plachtovina.

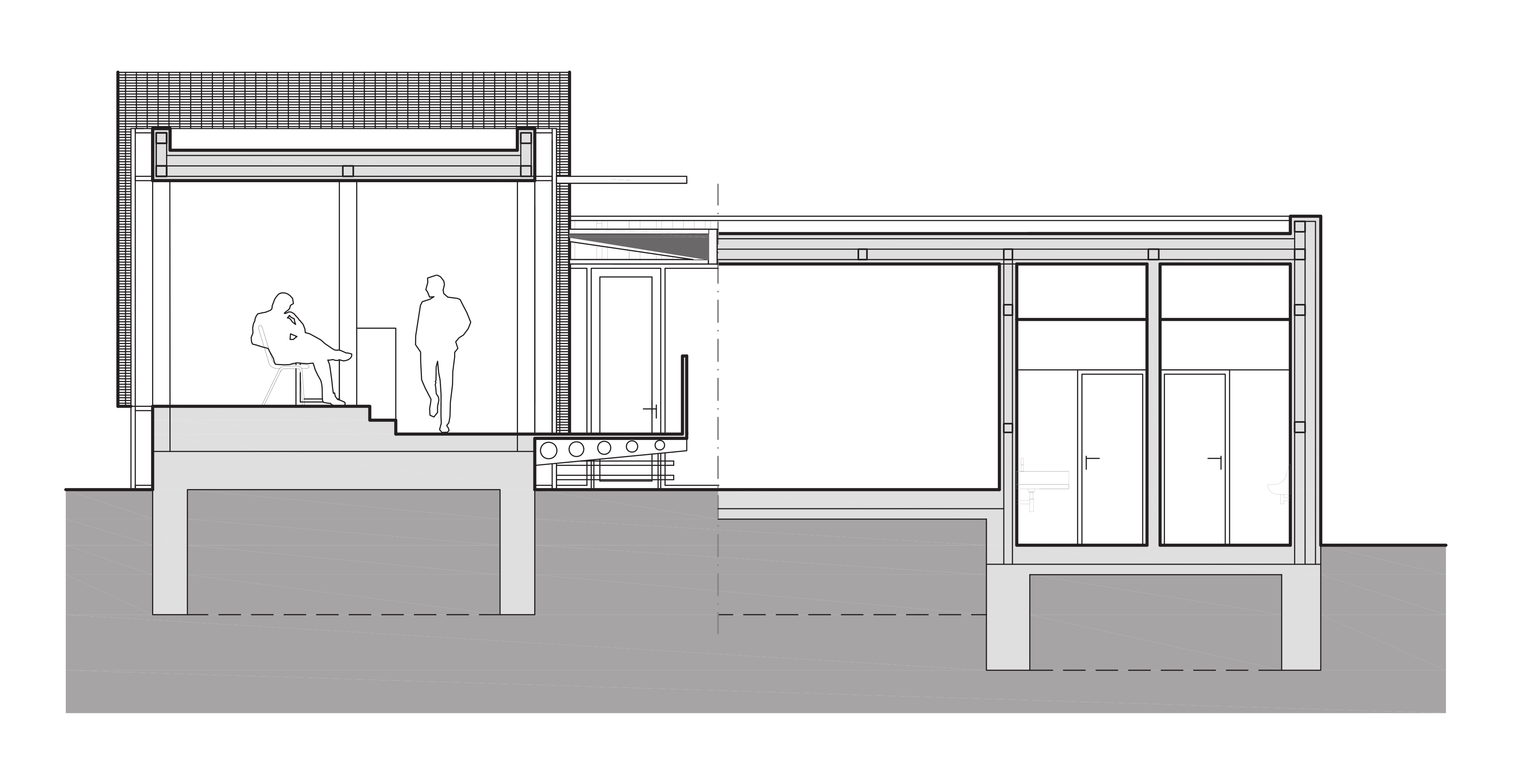

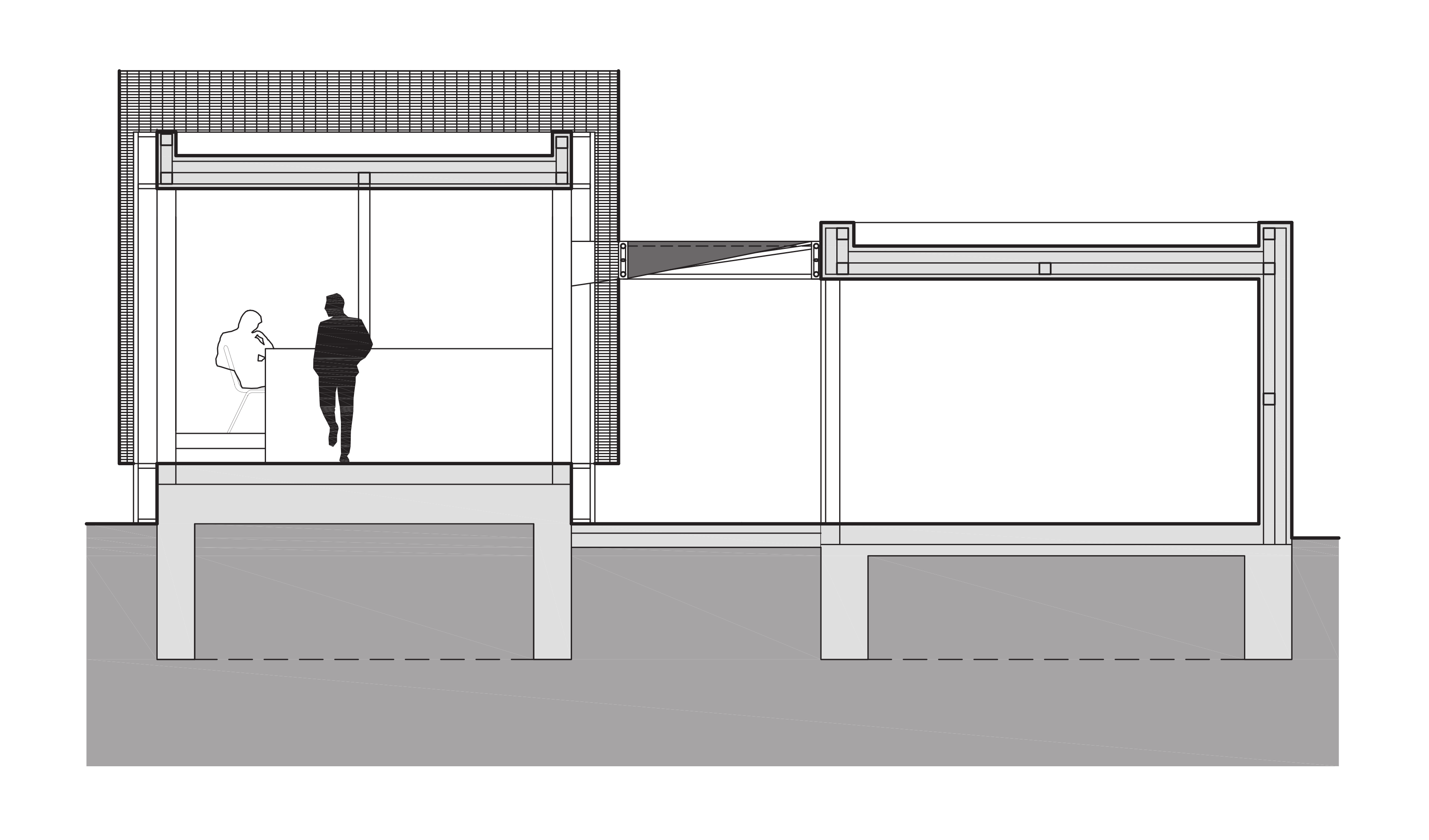

Rez
Rez
Rez
Rez

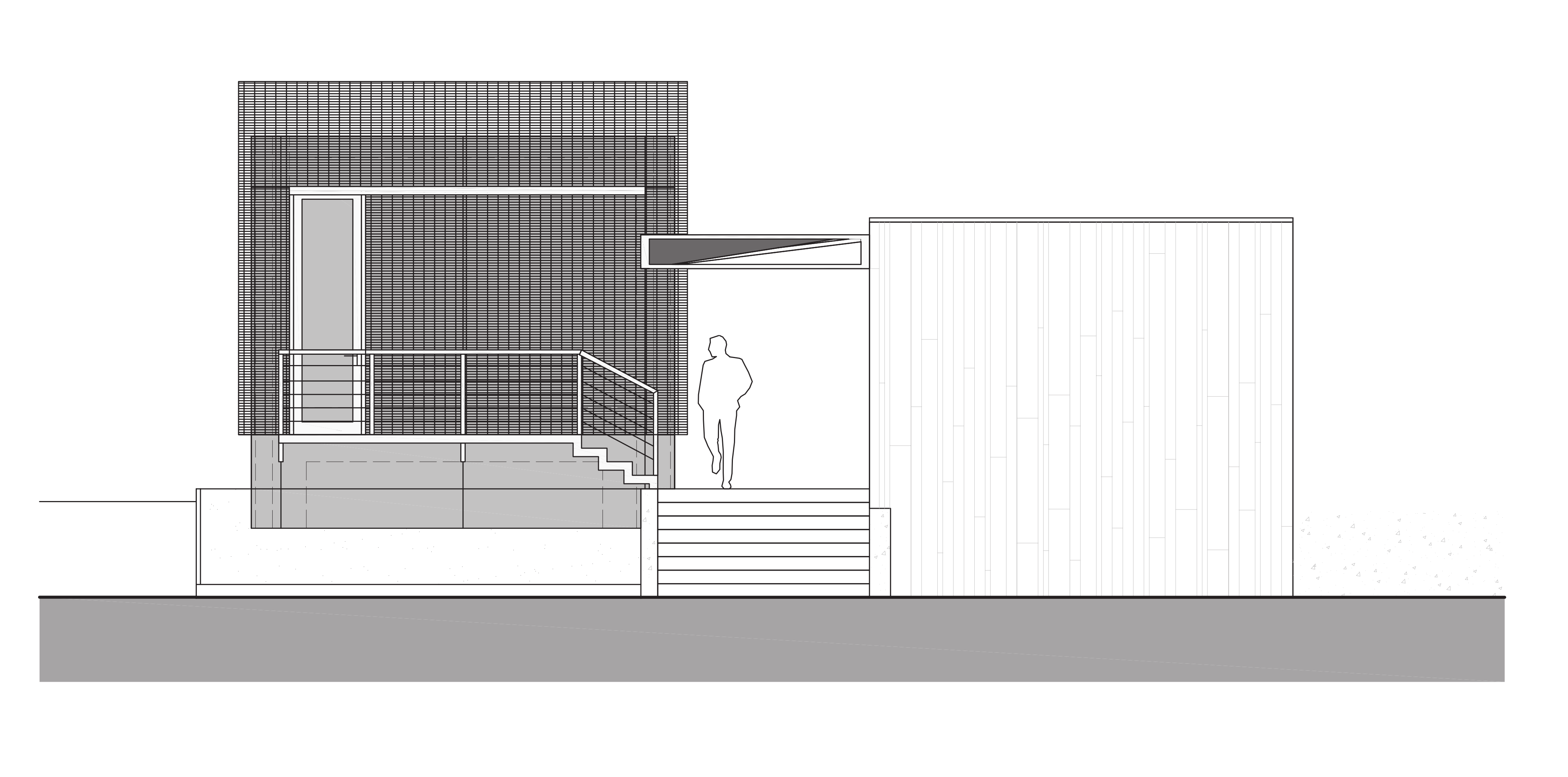

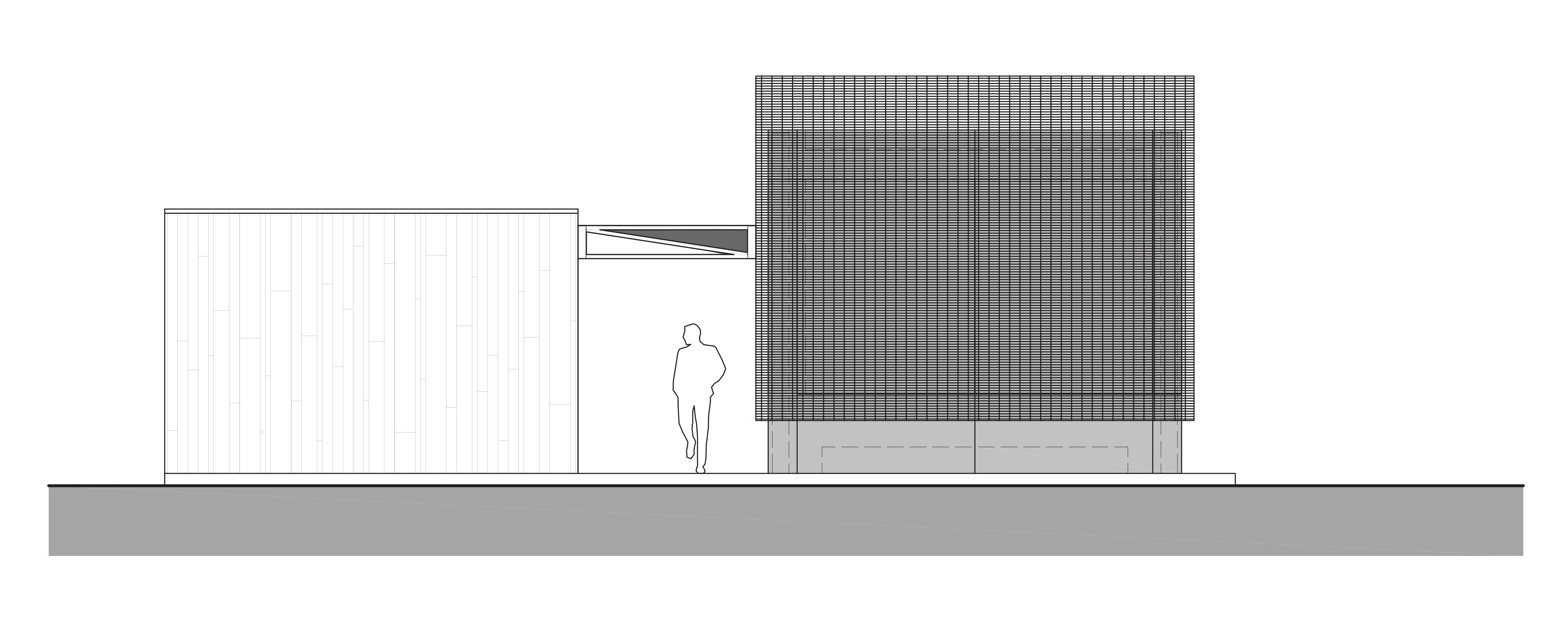

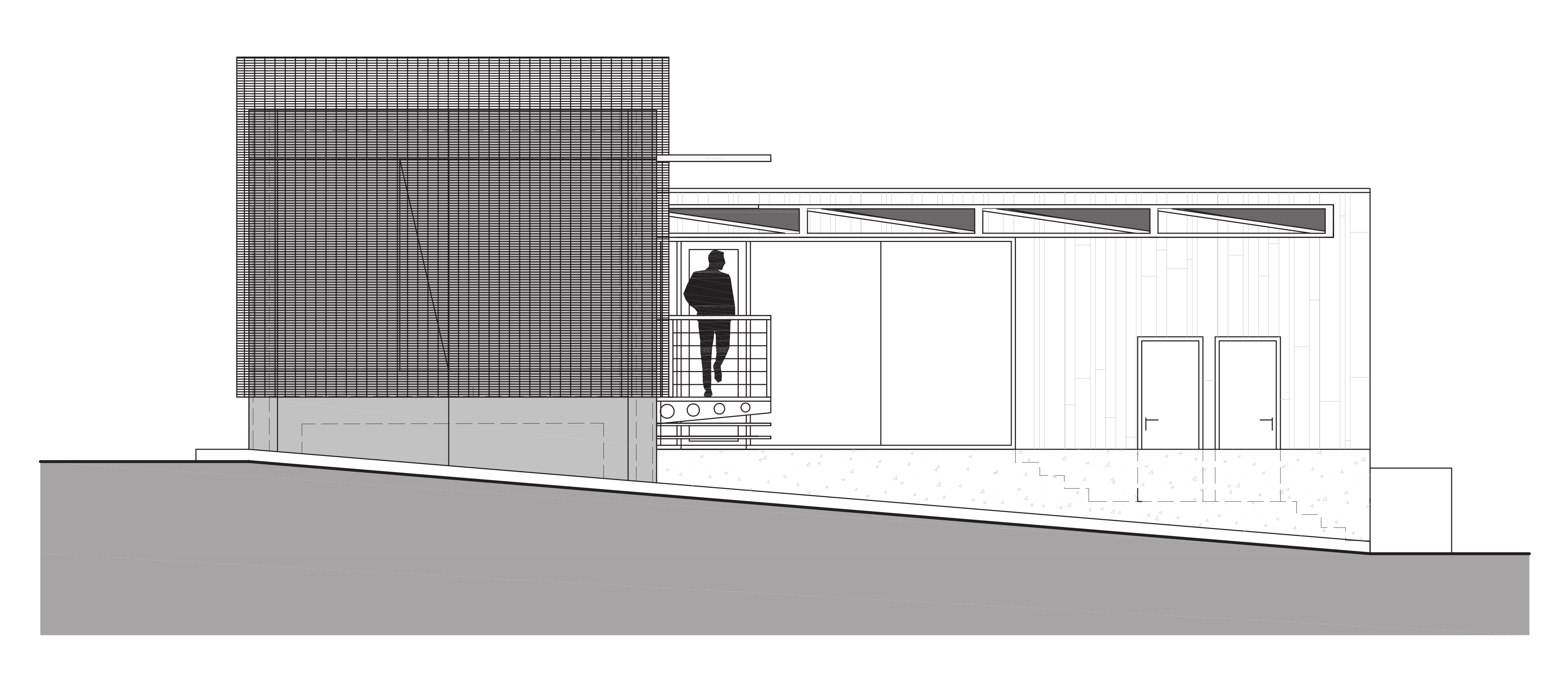

Juhozápadný pohľad
Juhozápadný pohľad

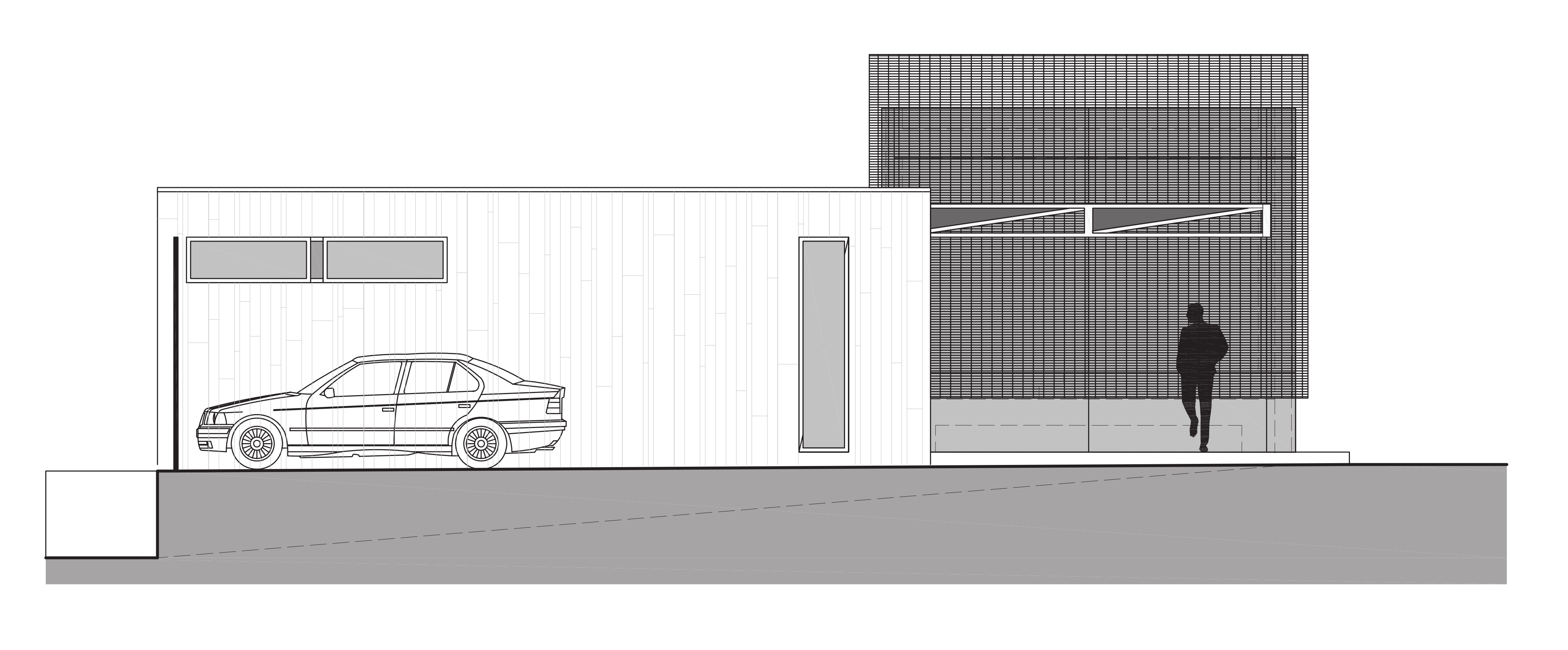

Severovýchodný pohľad
Severovýchodný pohľad
Severozápadný pohľad
Severozápadný pohľad
Juhovýchodný pohľad
Juhovýchodný pohľad

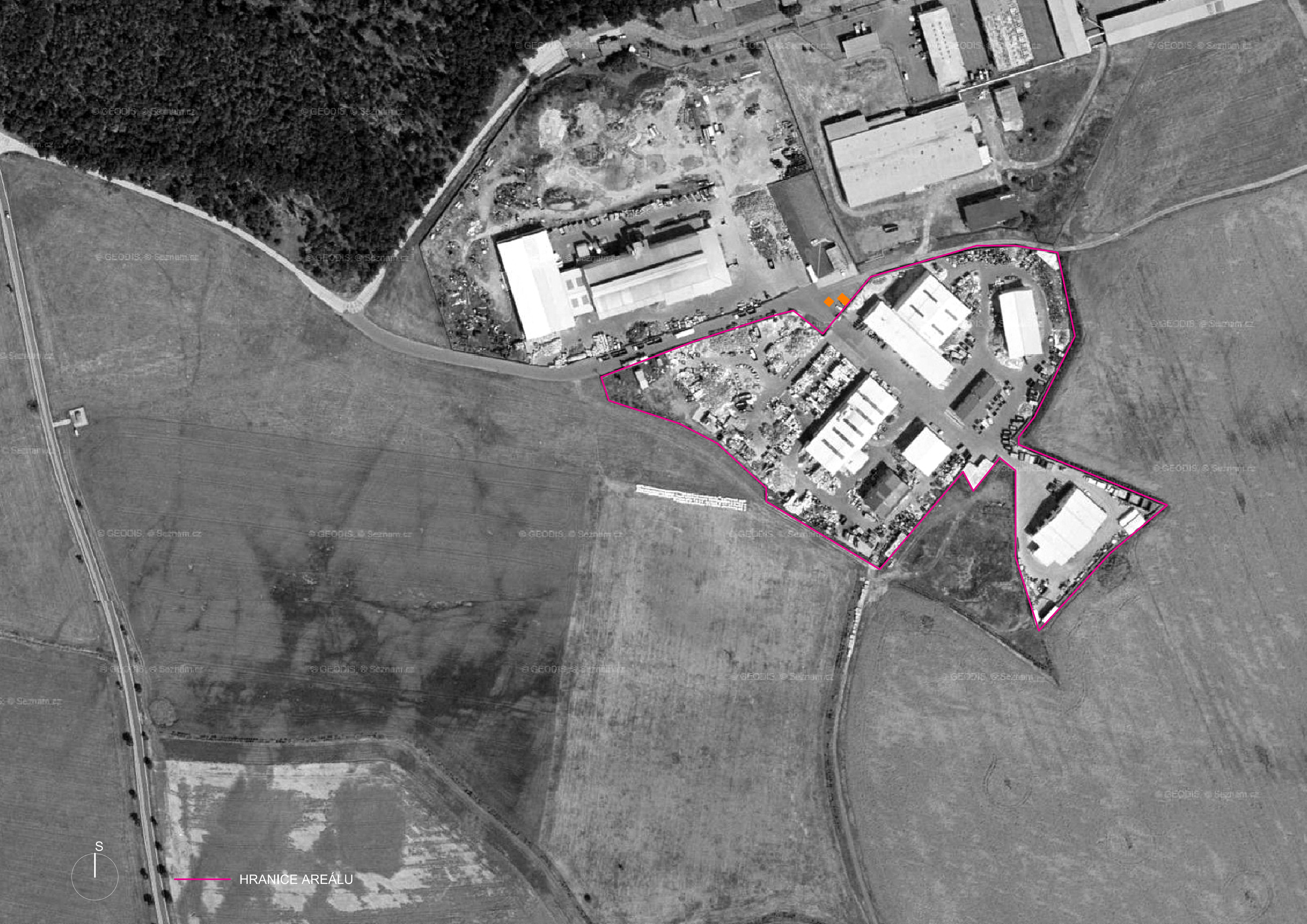

Poloha diela

Ing. arch. David Wittassek
Ing. arch. Jiří Řezák
