Rozhľadna Pekelný Kopec (ČR)

Od roku 2013 bolo v Českej republike postavených viac ako 100 nových rozhľadní a vyhliadkových veží rôznej kvality. Medzi vydarené realizácie určite patrí nová rozhľadňa pri Třebíči, ktorá zaujme svojou racionálnou konštrukciou. Vzájomné otočenie a násobenie jednoduchej základnej formy vytvára osobitú a elegantnú štruktúru.
Diela
Red 306.08.2016
20640+14
Rozhľadna Pekelný Kopec (ČR)
Autori: Ing.arch. Pavel JuraInvestor: Mesto TřebíčInvestičný náklad: 8 mil. CZKNávrh: 2012 - 2014Realizácia: 2014 - 2014Adresa: Pekelný kopec 49°11′3″ s. š., 15°50′59″ v. d., Třebíč, Česká republikaPublikované: 6. august 2016

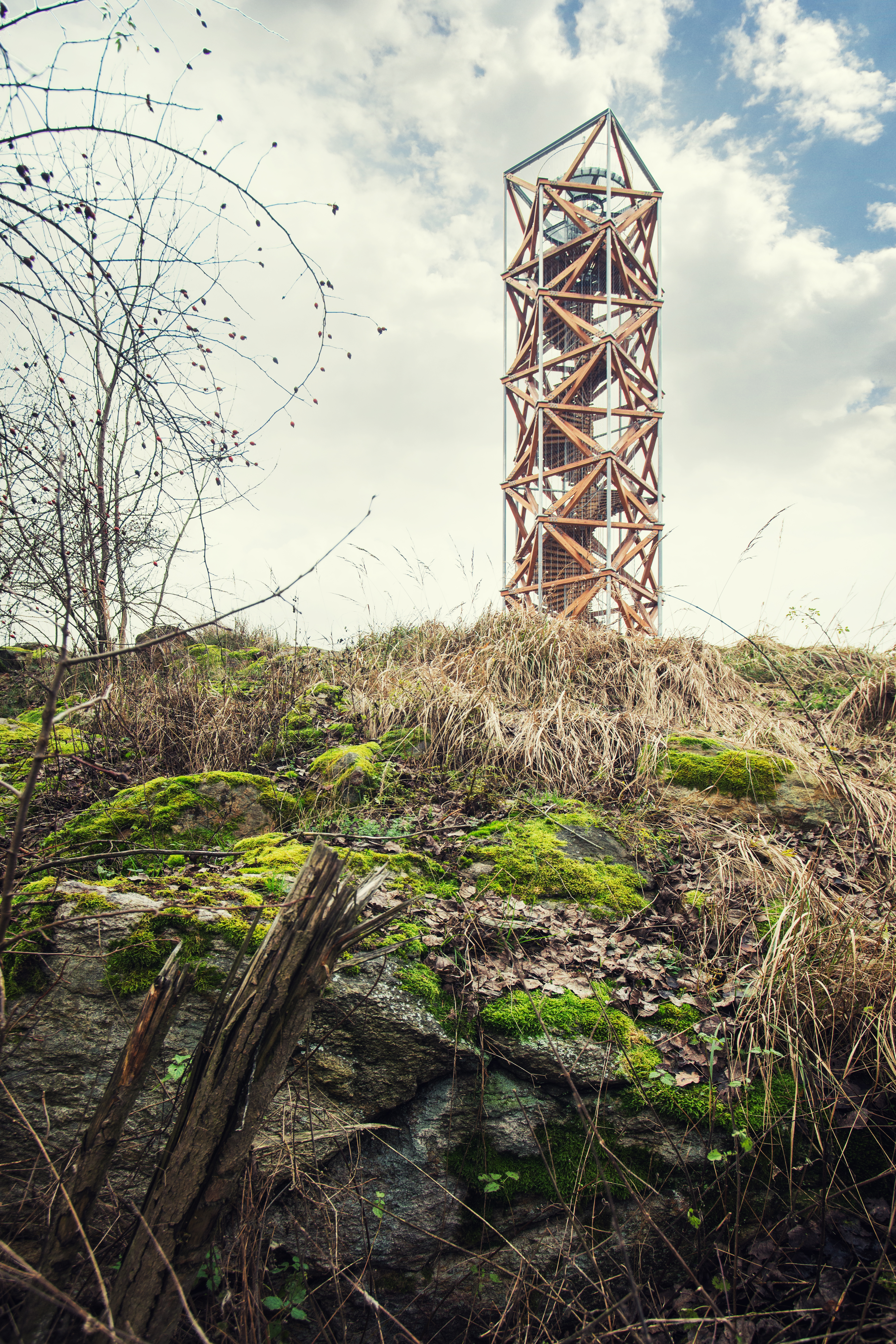

Rozhľadňa je postavená na jednom z troch vrcholov Pekelného kopca v blízkosti mesta Třebíč. Vrchol kopca je bez súvislého porastu, len s niekoľkými solitérnymi stromami. Južná hrana vrcholu je vymedzená suťovým svahom, ktorý prechádza do nízkeho listnatého porastu. Vo vzdialenosti cca 50m od miesta stavby otvorené priestranstvo vymedzuje smrekový les.

Paranorma - levitujúce okná bez limitov
Kľučka ako ikona

Región má bohatú kultúrnu tradíciu. Stavebné hodnoty regiónu sú reprezentované predovšetkým románsku bazilikou Sv. Prokopa a historickou židovskou štvrťou. Svätoprokopská symbolika a povesť je tiež spojená s pekelným kopcom aj s celkovým zámerom investora turistickej infraštruktúry.

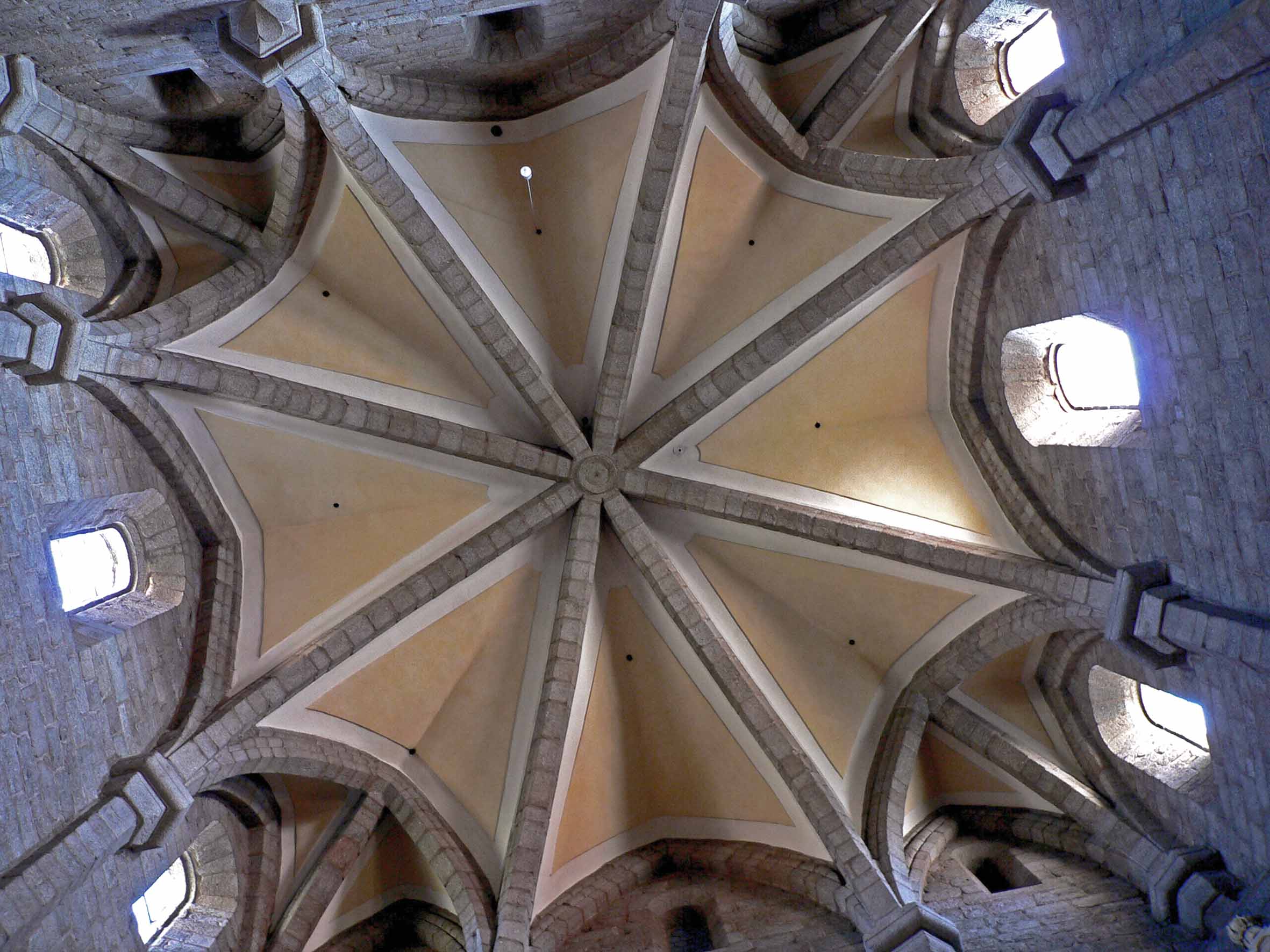

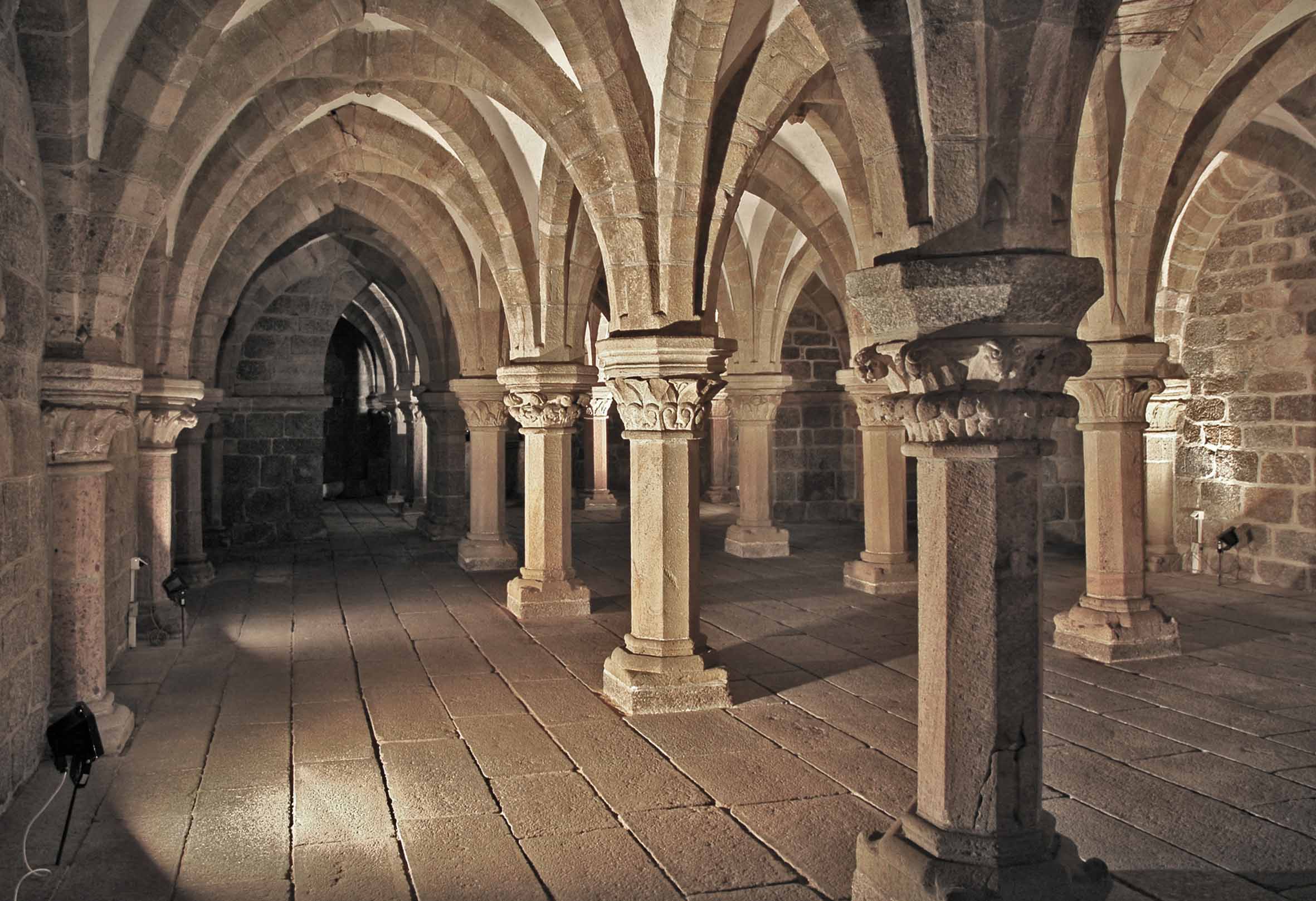

Bazilika Sv. Prokopa je charakteristická čistým románskym slohom a množstvom motívov s centrálnym charakterom (rozety, klenbové polia), ktorých výrazný účinok sa uplatňuje nielen v plošnej dvojrozmernej podobe, ale najmä v trojrozmernej konštrukcii. Tieto motívy sú tvorené otáčaním základného detailu (prvku) okolo stredu celku. Formálna bohatosť týchto detailov a konštrukcií je vytvorená viacnásobným opakovaním, rotáciou. Princípy opakovania (rotácie) základného prvku sú častým princípom rôznych symbolov (Dávidova hviezda), modernej aj tradičnej architektúry.

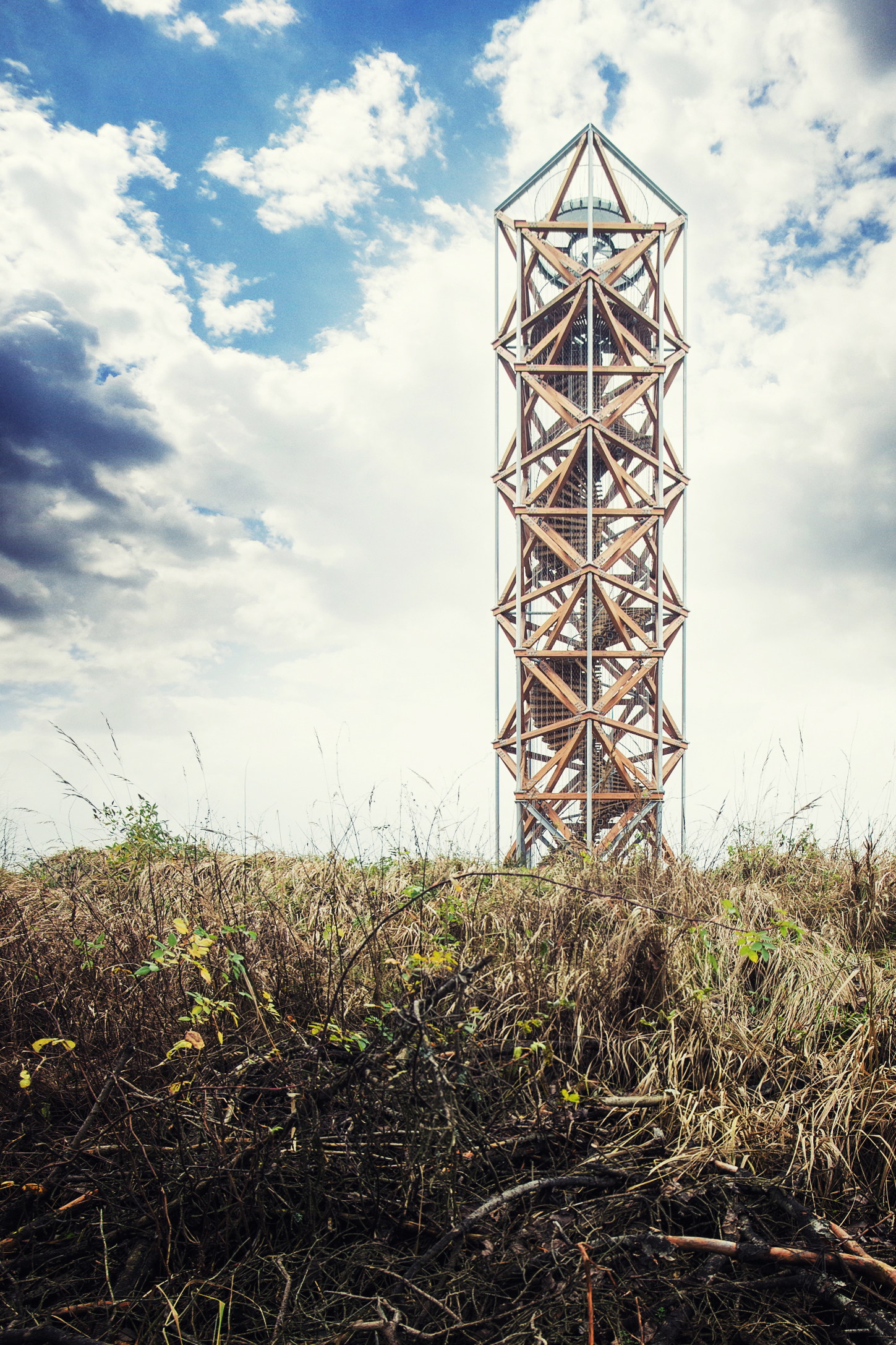

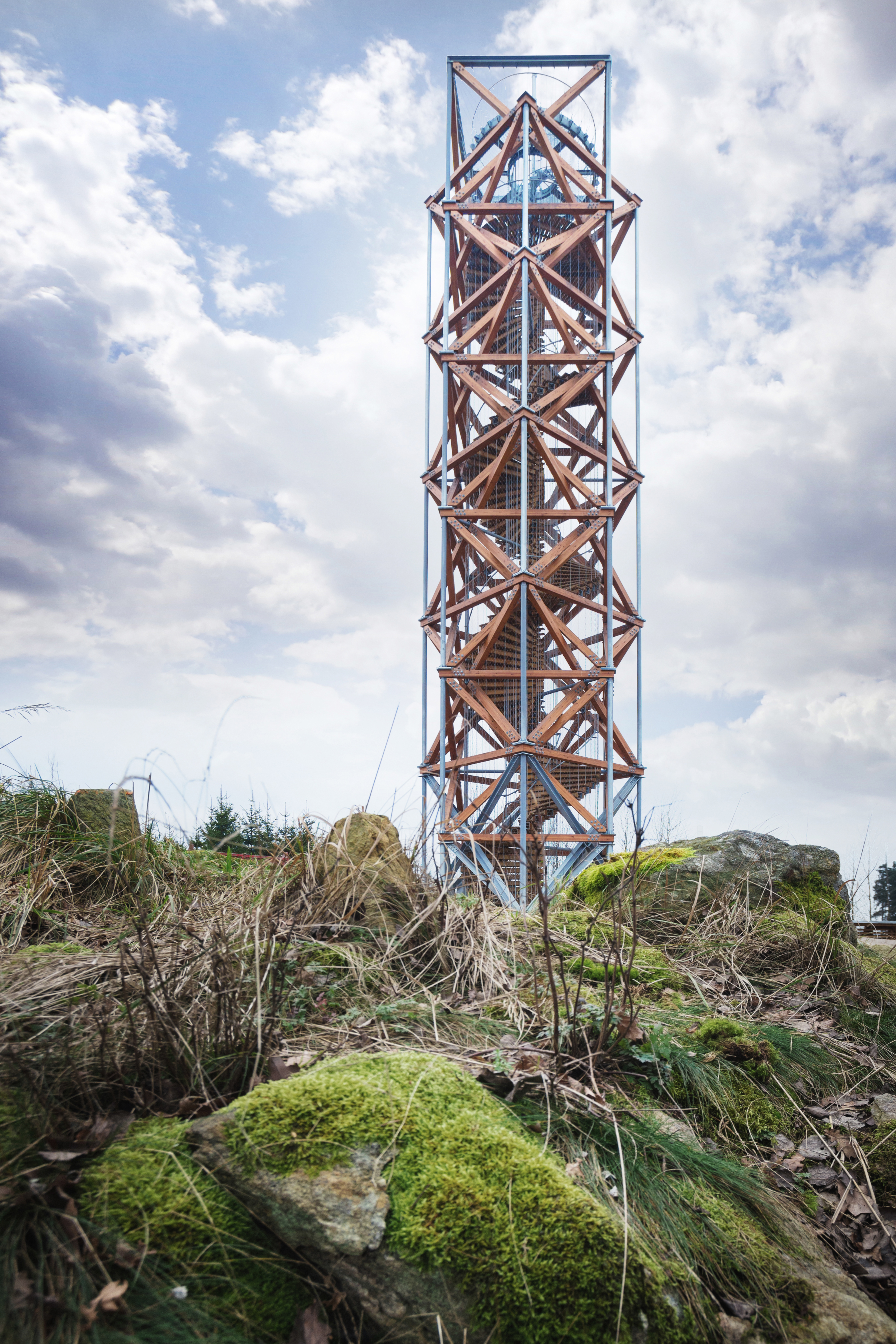

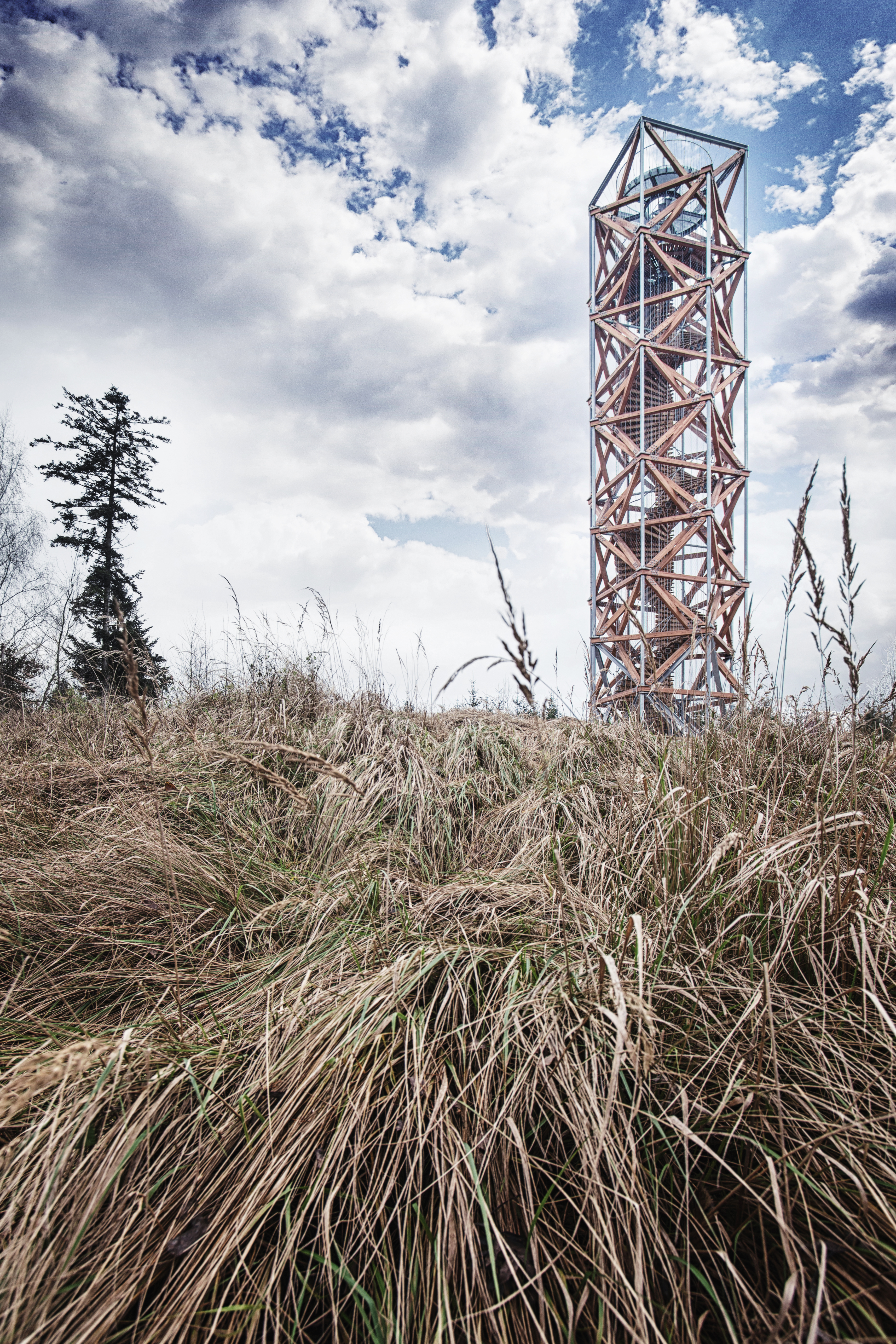

Koncept stavby rozhľadne vychádza z charakteru lokality aj vyššie popísaných tradičných princípov. Základná geometria stavby je tvorená dvoma vzájomne otočenými pravouhlými rámami štvorcového pôdorysu. Pravidelná geometrická forma aj ortogonálna osnova zaisťujú racionálnu (jednoduchú a lacnú) realizáciu stavby. Vzájomné otočenie a násobenie jednoduchej základnej formy v tomto prípade vytvára zaujímavú štruktúru.

Pôdorys vstupnej úrovne +0, 000
Pôdorys vstupnej úrovne +0, 000
Pôdorys vrcholovej vyhliadky +24, 420
Pôdorys vrcholovej vyhliadky +24, 420
Pôdorys typickej úrovne + 11,100
Pôdorys typickej úrovne + 11,100
Typický rez
Typický rez
Typický pohľad
Typický pohľad

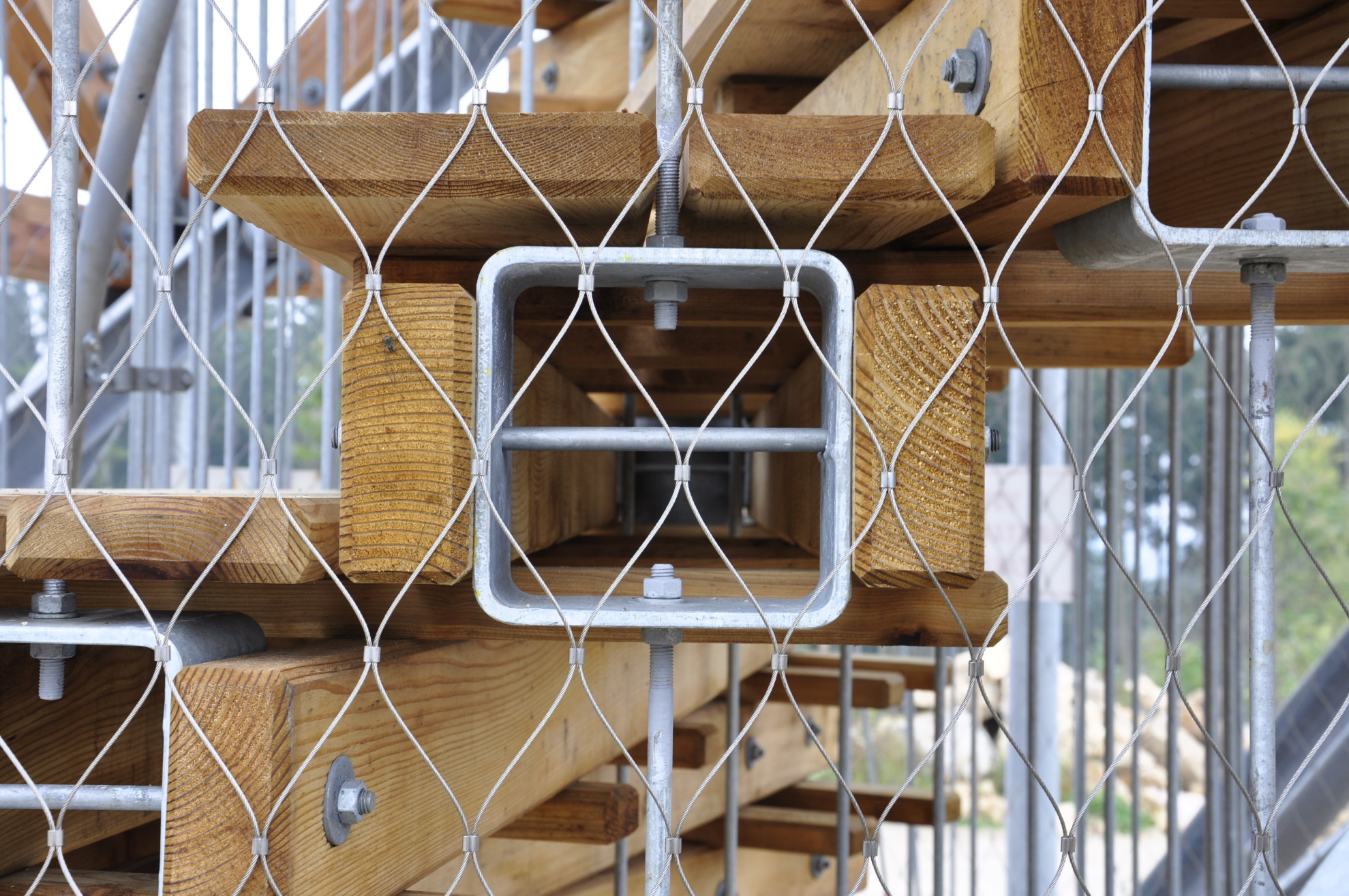

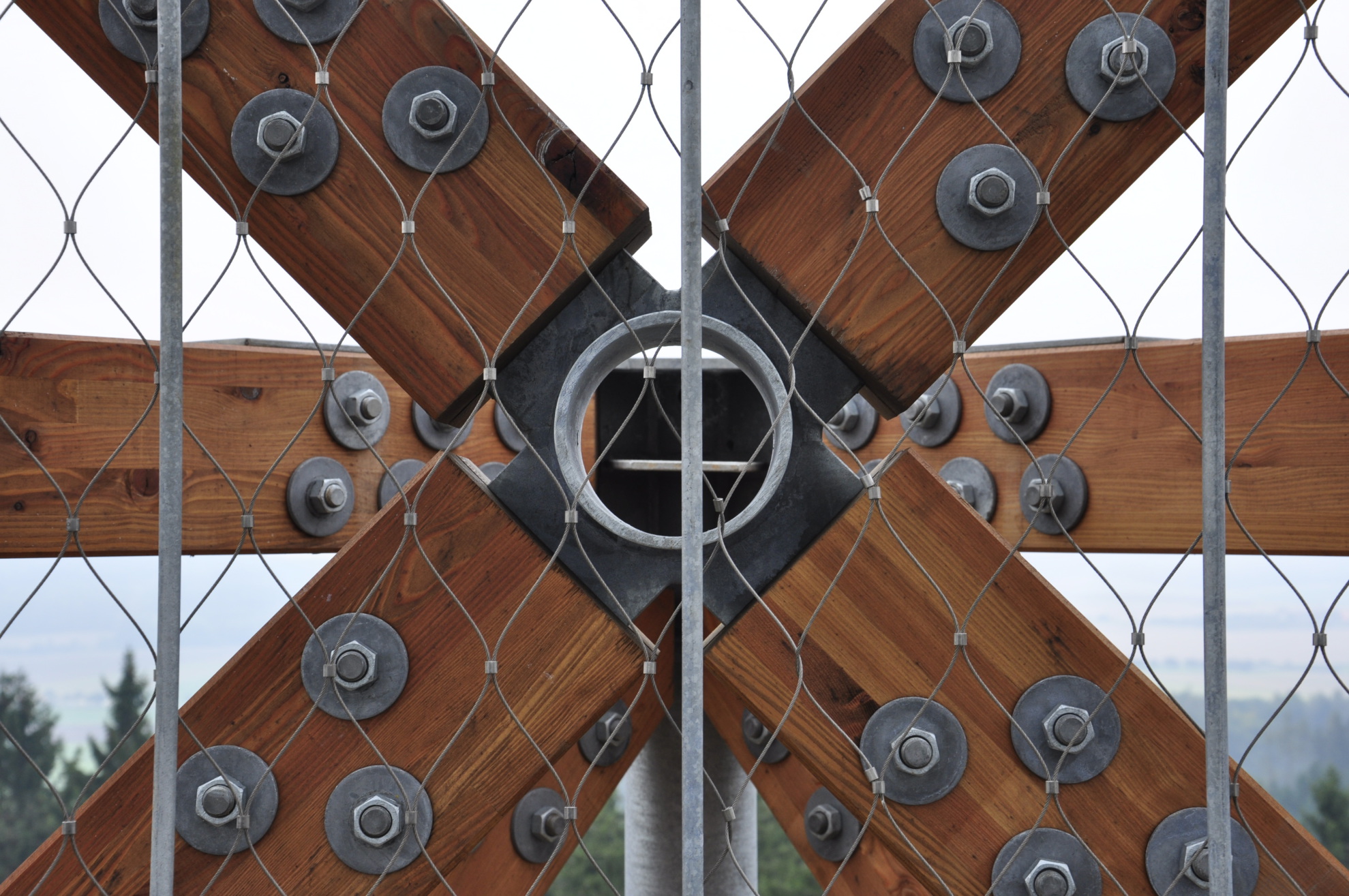

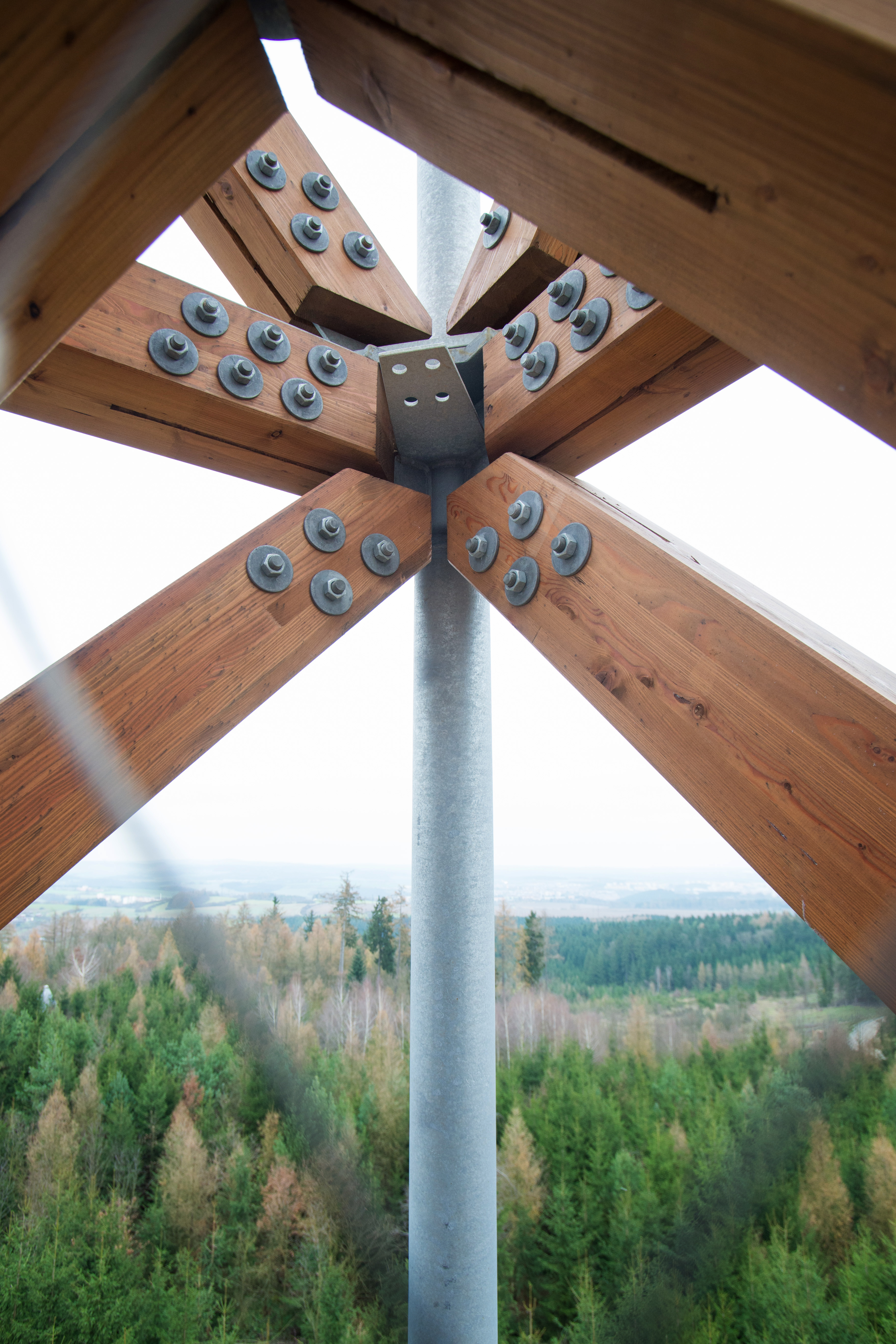

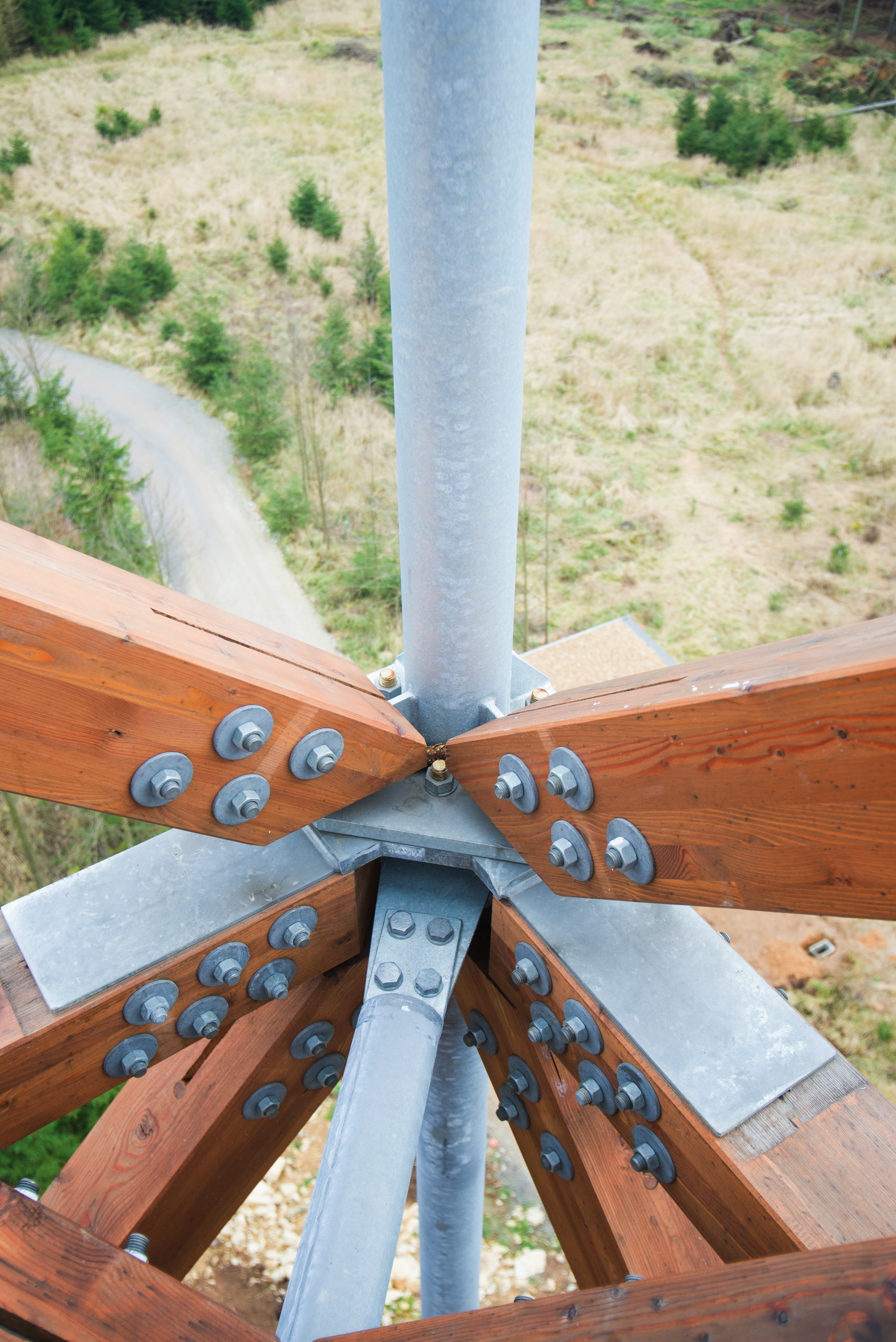

Základný motív dvoch pootočených štvorcov je využitý aj v trojrozmernej podobe stavby - základnú konštrukciu a zároveň aj podobu rozhľadne tvoria vzájomne otočené a posunuté kubické objemy. Jednotlivé kubické objemy sú tvorené štvorcovými pôdorysnými rámami a zvislými diagonálami z masívnych drevených prvkov, ktoré sú doplnené subtílnymi oceľovými stĺpikmi.

Takto vytvorená konštrukcia má priestorovú tuhosť a odolnosť proti vodorovnému zaťaženiu vetrom, je racionálna, založená na jednoduchom princípe. Jednotlivé prvky konštrukcie možno ľahko prefabrikovať a minimalizovať tak stavebné práce na ťažko dostupnom mieste.

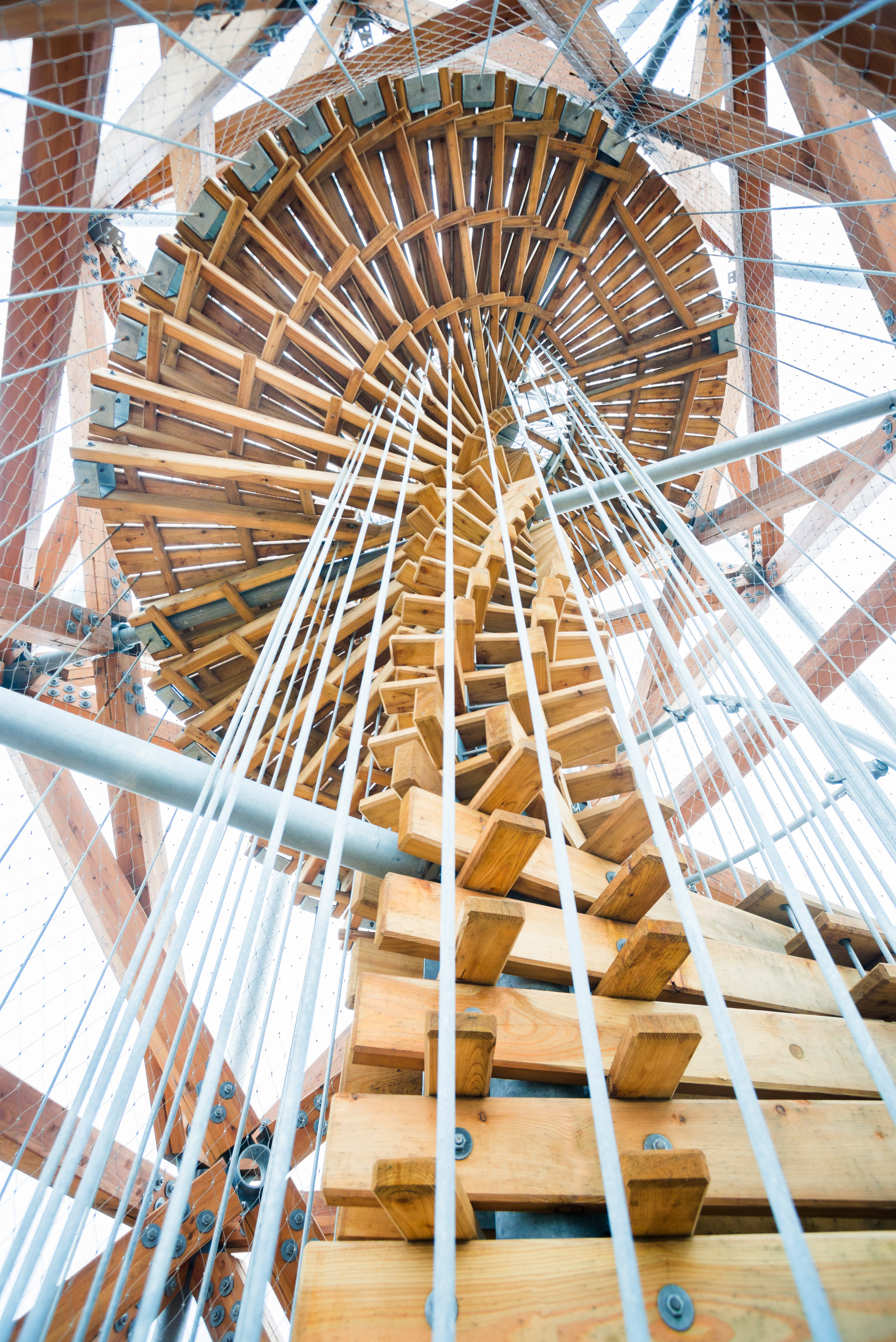

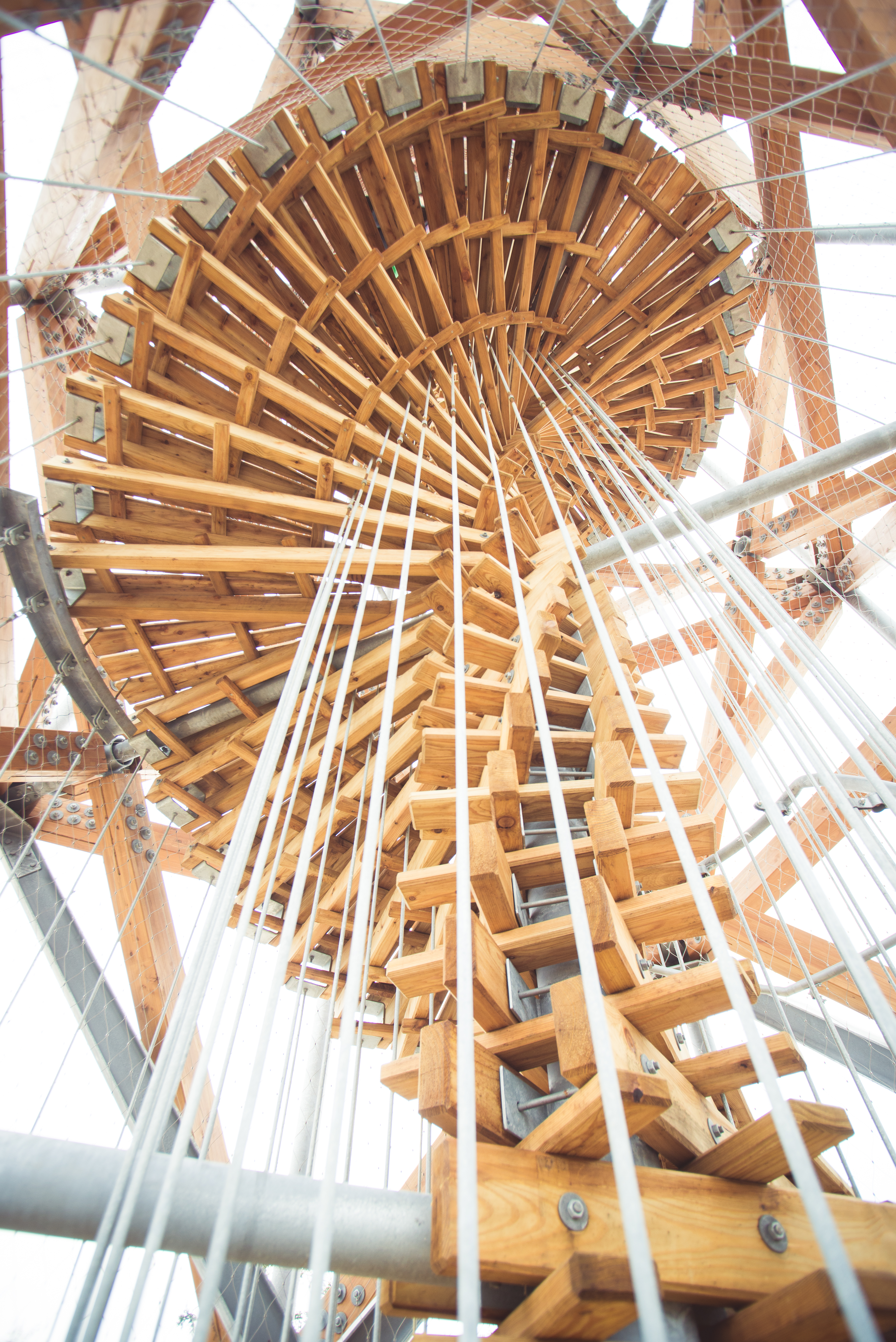

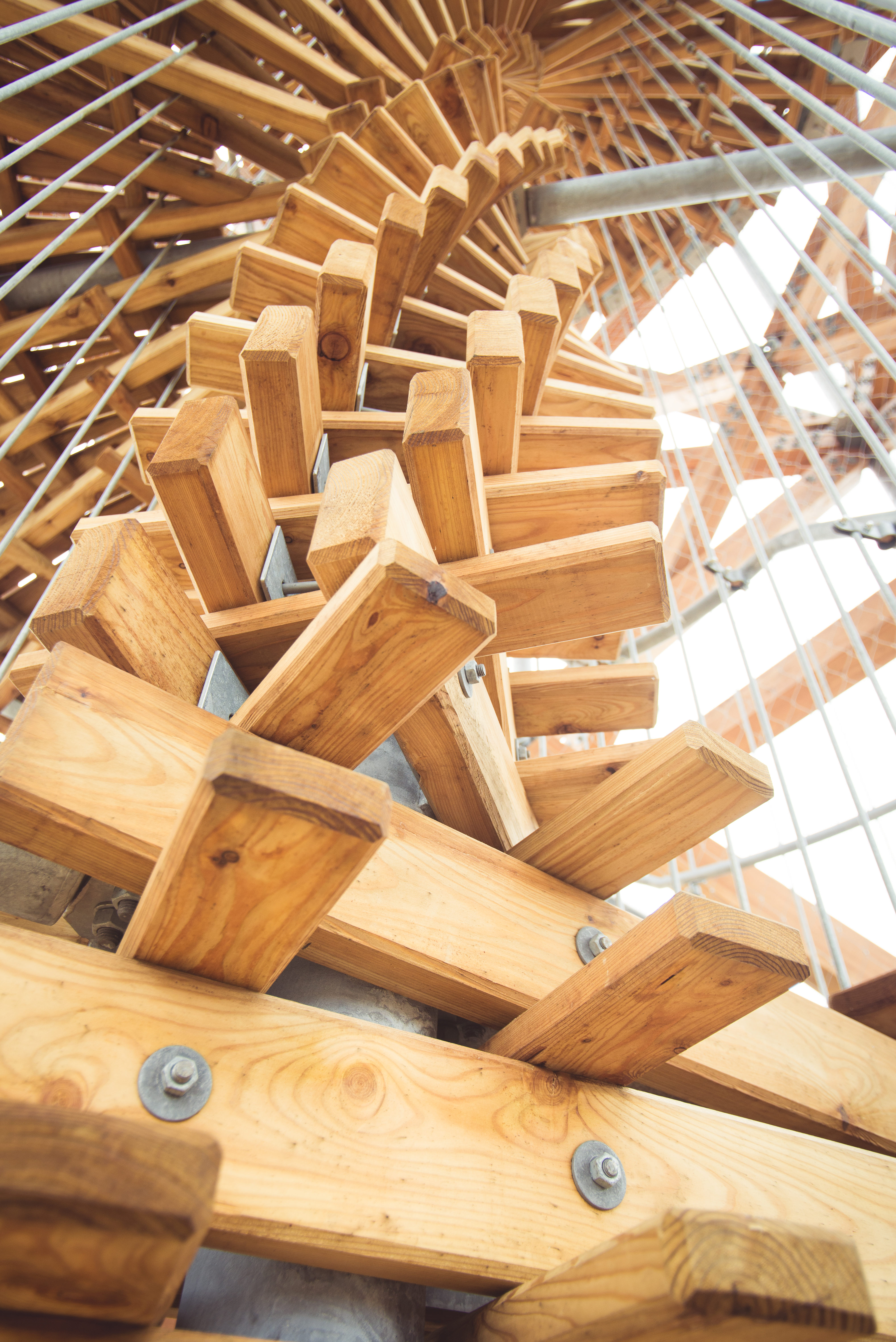

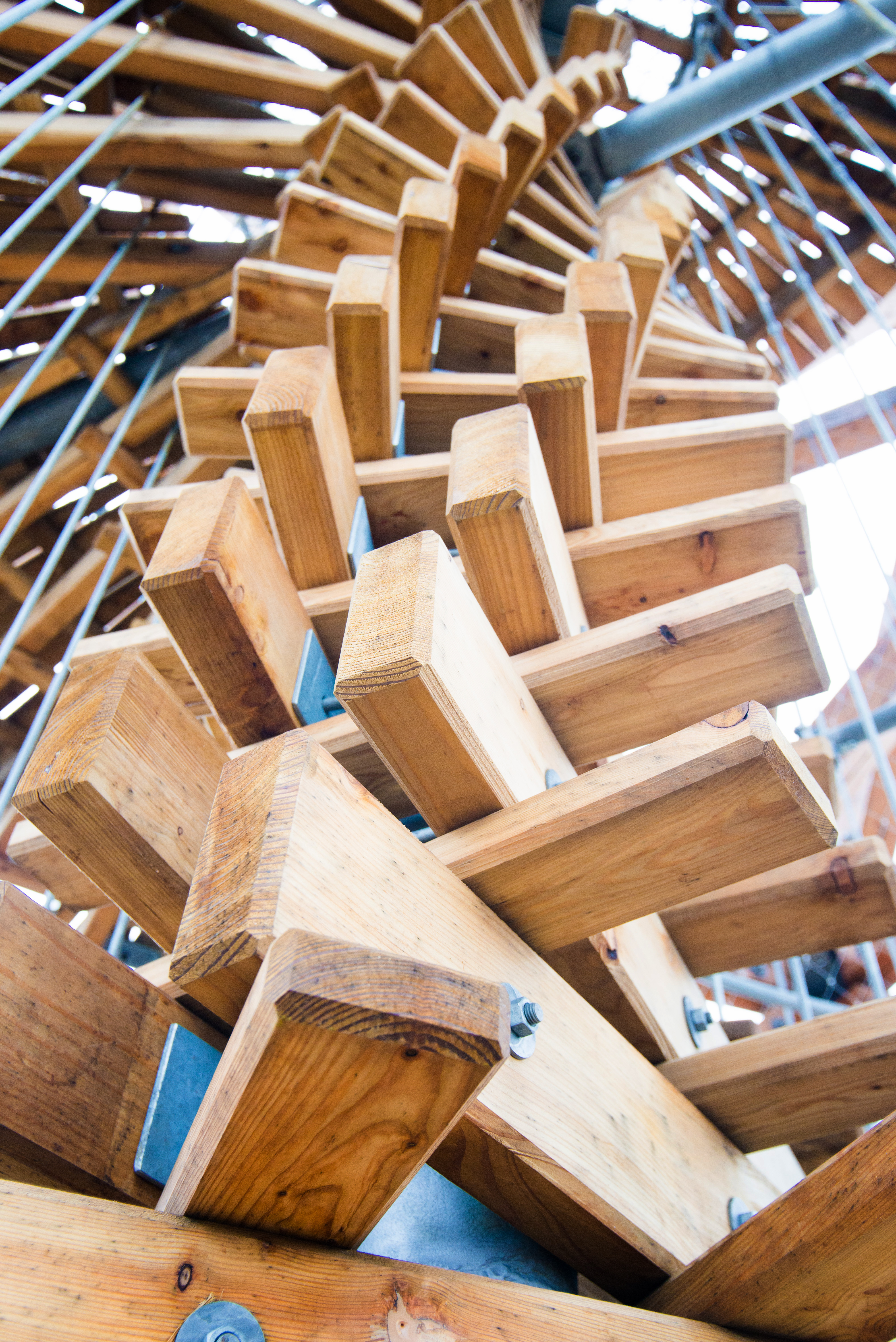

Na hlavnej konštrukcii sú zavesené vnútorné časti - hlavné schodisko, prestupová podesta aj vyhliadka. Hlavné schodisko tvorí jadro stavby. Vnútorné vreteno je oceľové, jednotlivé stupne tvoria drevené klieštiny (podstupnice) kotvené do stredového vretena a zavesené na vonkajšom obvode. Stupne sú drevené, vzájomná previazanosť prvkov definuje vnútornú špirálu stavby. Hlavné schodisko je ukončené medzipodestou pod vrcholom veže. Bezpečnostné zábradlie hlavného schodiska a medzipodesty je tvorené zvislými závesmi hlavnej konštrukcie, ktoré sú doplnené nerezovou pletenou sieťou.

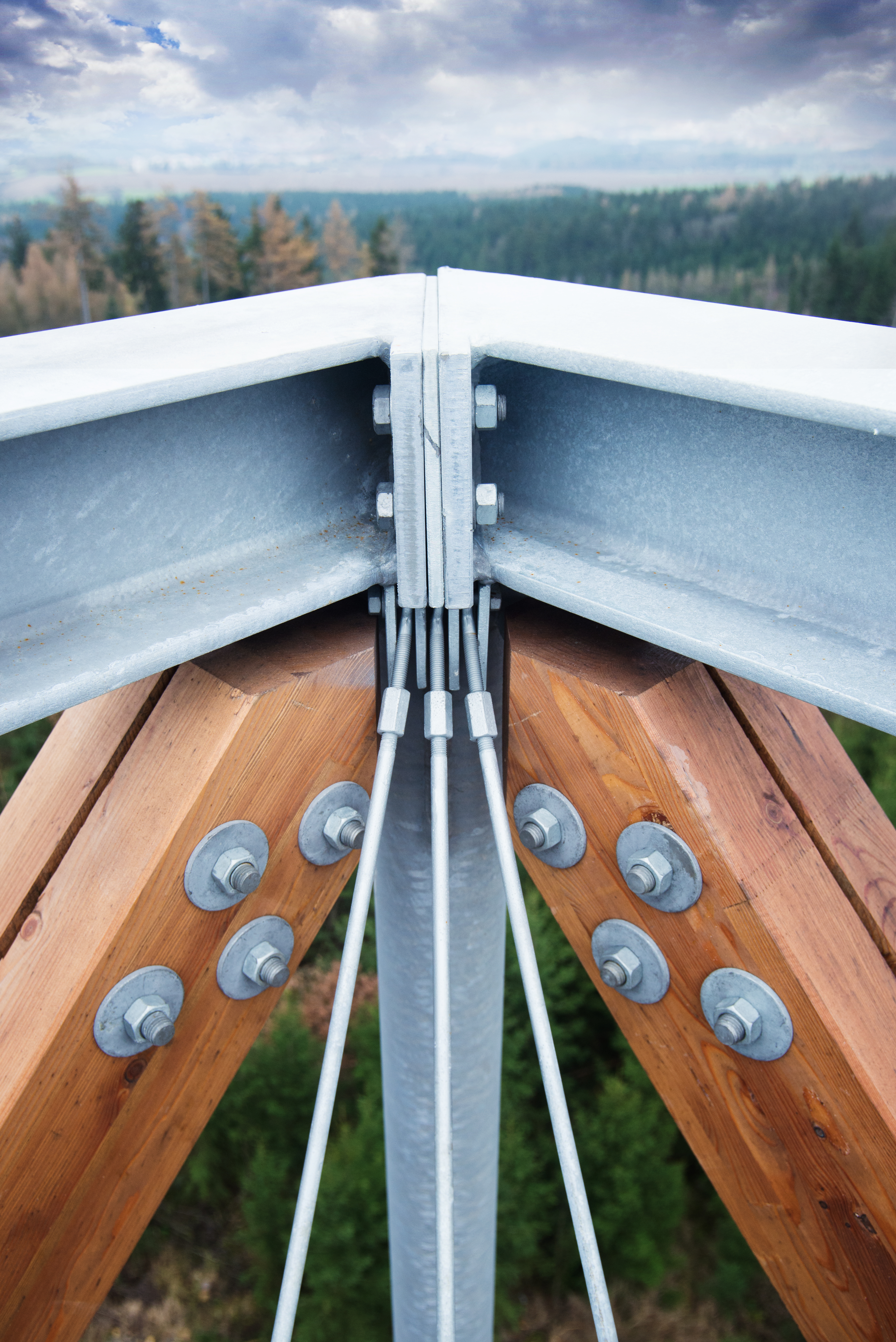

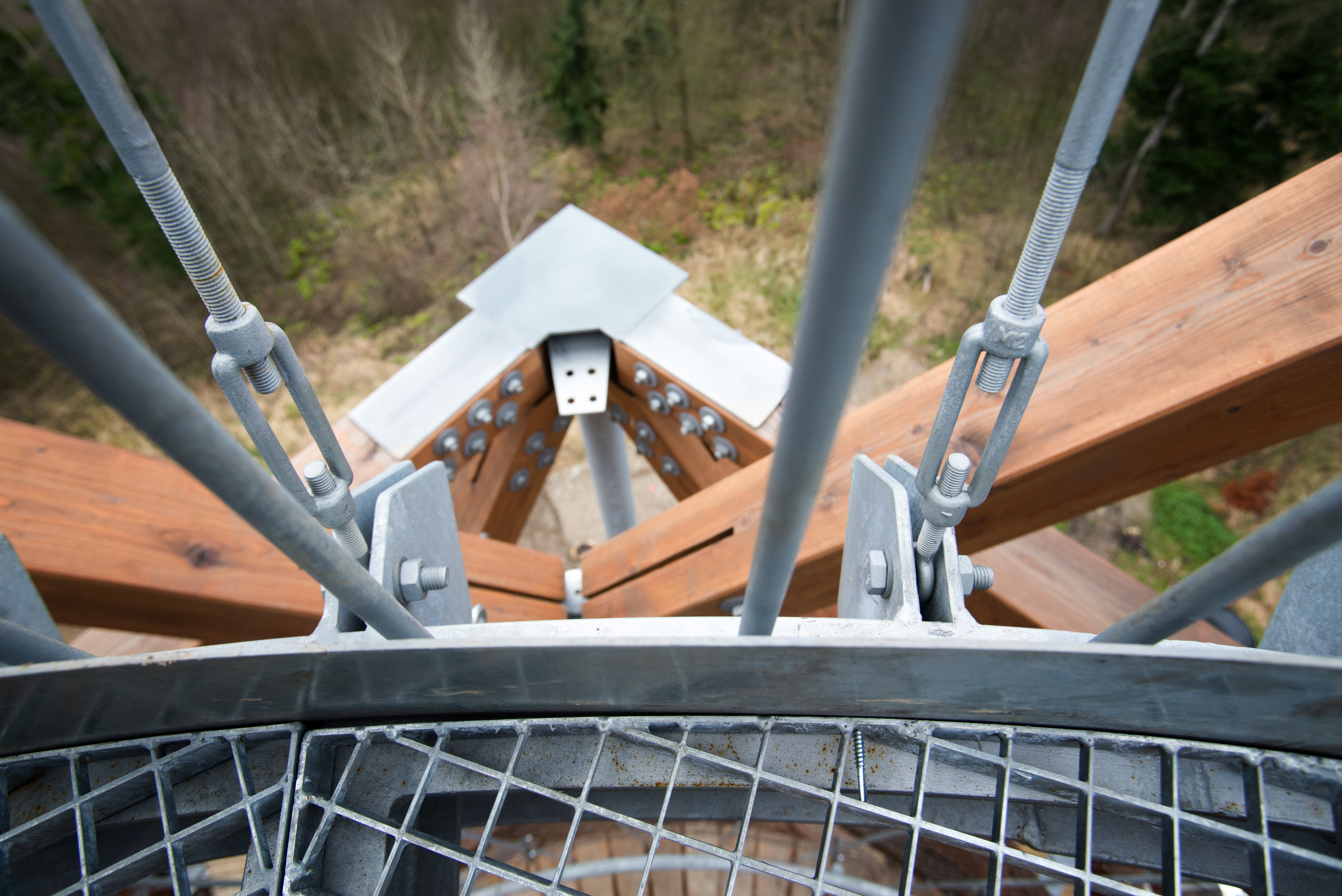

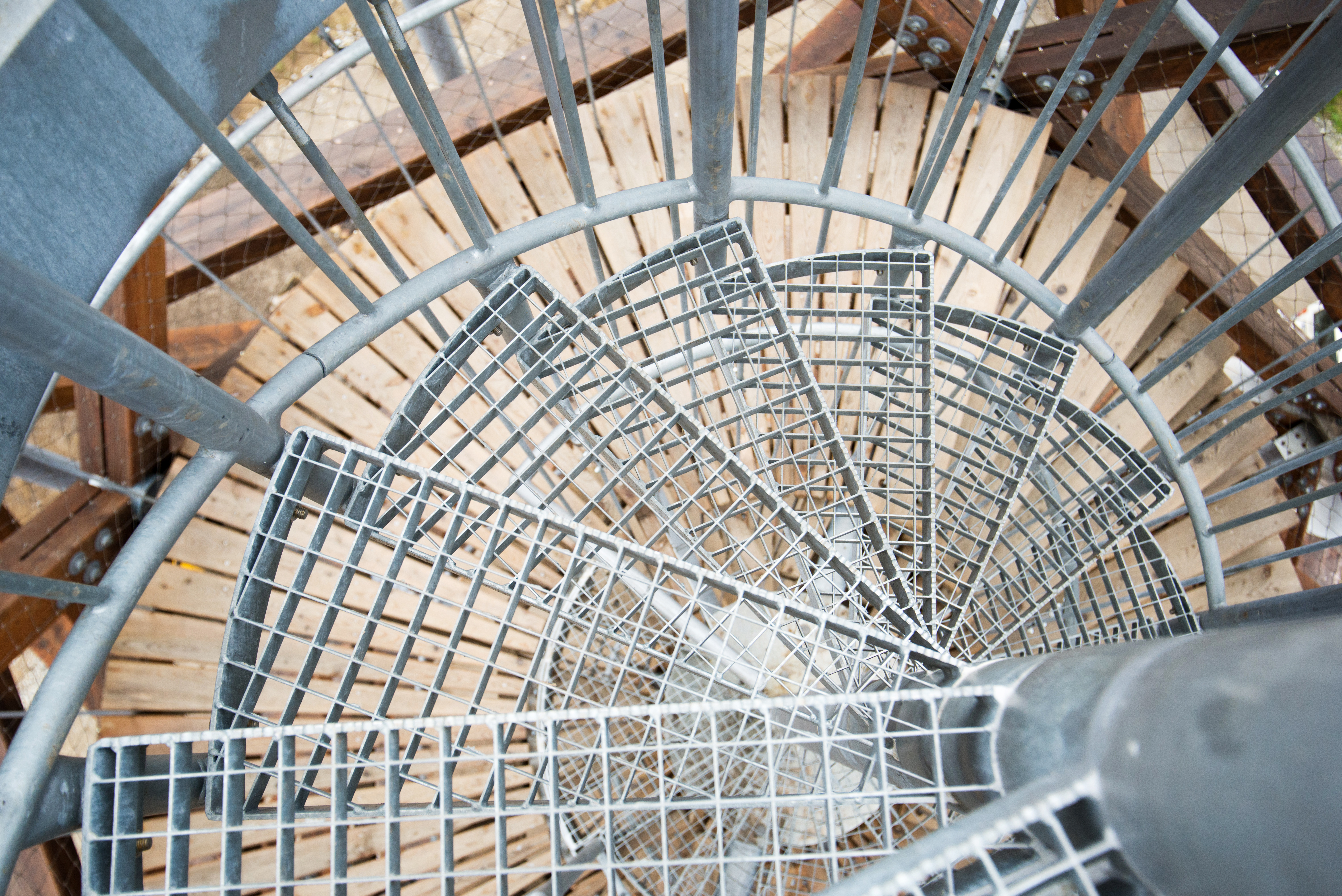

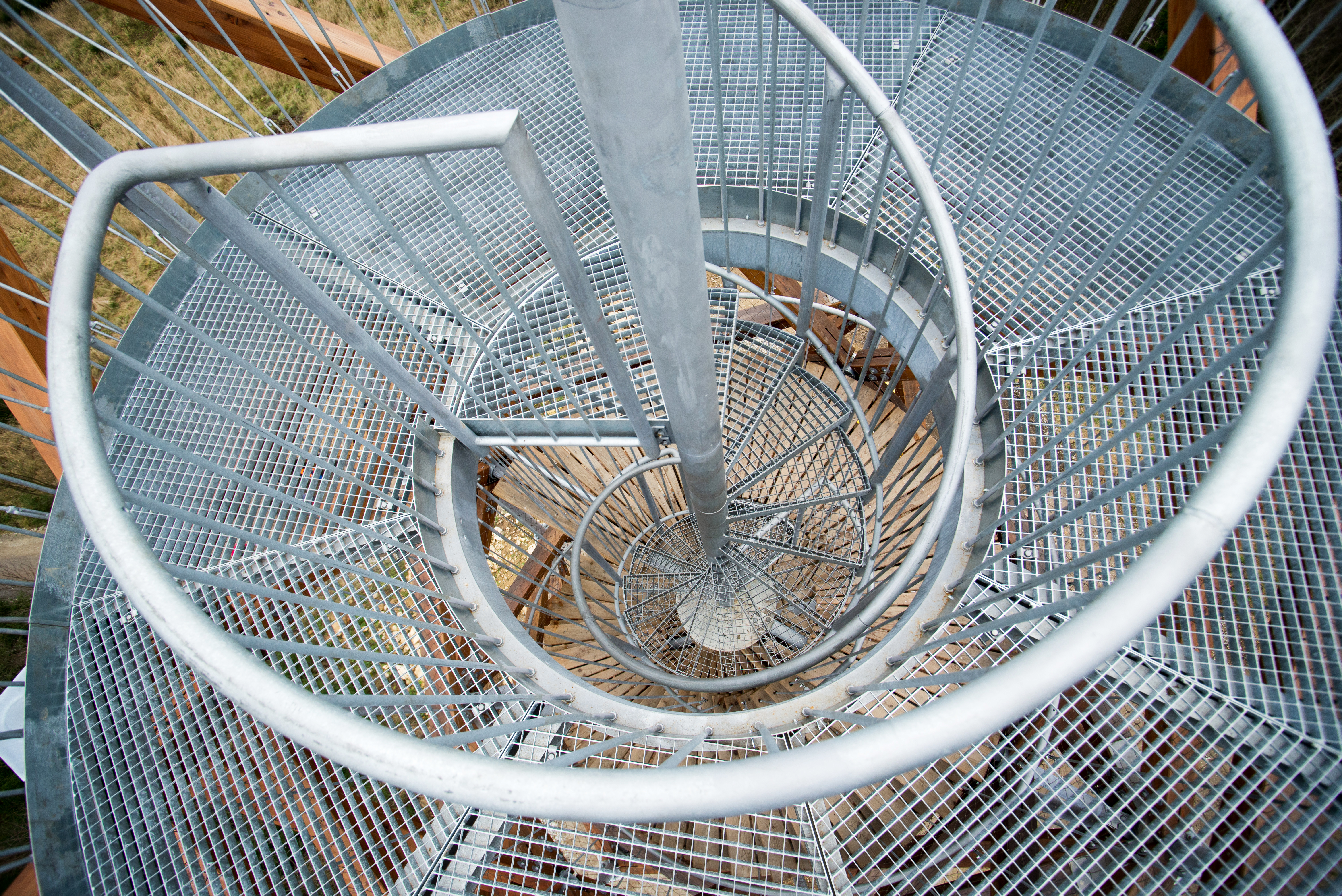

Pre prístup na najvyššiu vyhliadku je ďalej z medzipodesty navrhnuté úsporné vretenové stredové schodisko, ktoré minimálnym rozmerom poskytuje dostatok priestoru pre obvodovú vyhliadku vo vrchole stavby. Najvyššia vyhliadka je navrhnutá ako oceľový kruhový prstenec, zavesený (spoločne s hlavným schodiskom) z najvyššieho oceľového rámu hlavnej konštrukcie.

Podklady: Pavel Jura
