Online pomôcka pre projektovanie otváravej brány

Priamo na internetovej stránke firmy Hörmann nájdete pomôcku pre plánovnaie pohonov vjazdových brán
Online pomôcka pre projektovanie otváravej brány

Pri inštalácii systému otváravej brány je z dôvodu mnohých vplývajúcich faktorov ťažké nájsť najvhodnejšiu montážnu pozíciu. Nesprávne alebo nevýhodne namontované systémy môžu viesť k nasledujúcim problémom:

  • Brána beží na začiatku alebo na konci príliš rýchlo alebo príliš pomaly.
  • Brána reverzuje bez zjavného dôvodu.
  • Želaný uhol otvárania sa nedosahuje.

Aplikácia projektovania otváravej brány podporuje montéra pri projektovaní systému. Aplikácia vypočíta najvýhodnejšiu montážnu pozíciu, stanoví vhodný pohon a vytvorí návrh na montáž pohonu.

Program pre správny výber a návrh pohonu nájdete na tomto linku:https://dpp.hoermann.com

Program je veľmi intuitívny a dá sa v ňom veľmi rýchlo zorientovať. Medzi jednotlivými krokmi, ktoré sa nám ukazujú v ľavej lište sa presúvame tlačítkami ĎALEJ, resp. SPÄŤ v spodnej lište. V jednotlivých krokoch sa dajú parametre meniť, upravovať aj spätne, aplikácia nás vždy upozorní ak parametre nie sú správne vybraté.

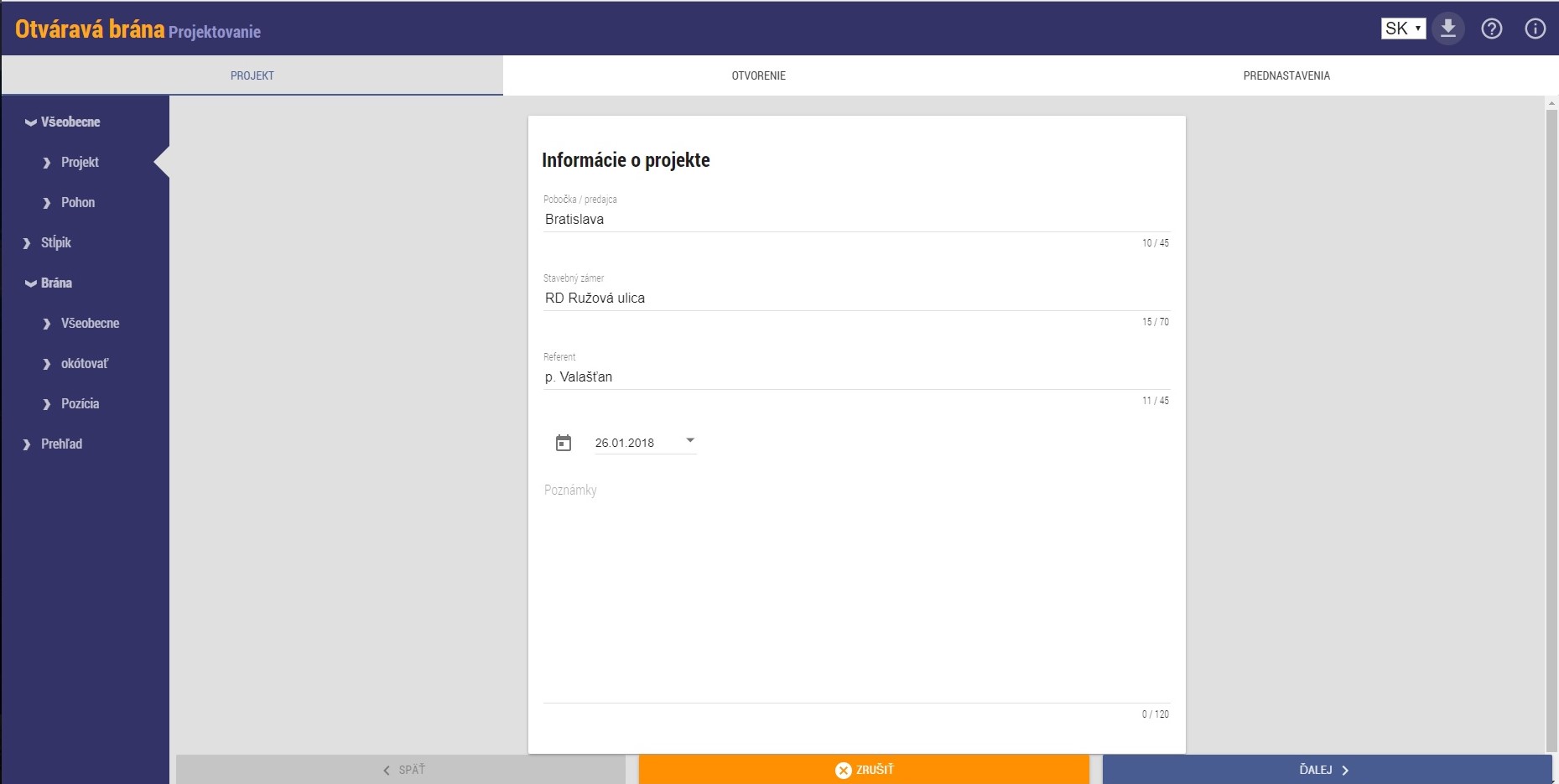

1, V prvom Kroku si zadáme špecifikáciu projektu

2, V Ďalšom si zvolíme typ pohonu, kde máme na výber z dvoch možností:
Môžeme si vybrať medzi pohonom vretena a pohonom kĺbového ramena.
Zvoľte želaný pohon.
Pri zadaní „Automatický výber“ zvolí aplikácia potrebný pohon podľa vašich ďalších zadaní.
Pri výbere prihliadajte na to, že pre pohony platia rôzne obmedzenia rozmerov brány.
Ak nevykonáte žiadny výber, obdržíte príslušné chybové hlásenie. Nebudete môcť pokračovať ďalej, skôr ako vykonáte výber.

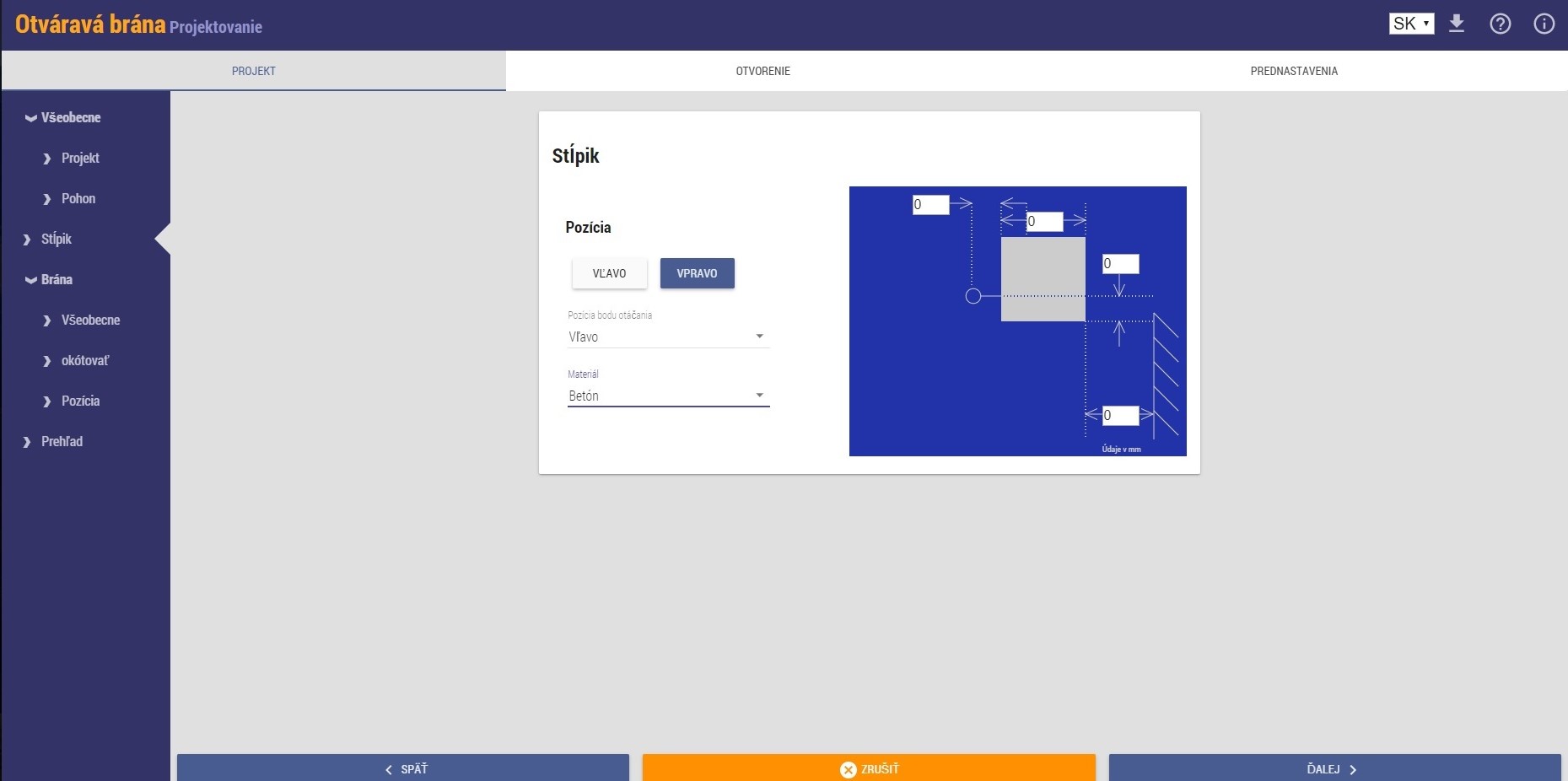

3, Tretím krokom je špecifikácia sĺpika.
Zvoľte pozíciu otočného bodu brány.
Zvoľte materiál stĺpika. Podľa tvrdosti materiálu alebo veľkosti stĺpika sa musí dodržať väčšia alebo menšia vzdialenosť od hrany stĺpika. Keď skutočný materiál nie je na výber, zvoľte materiál s najpodobnejšou vlastnosťou.
Zadajte príslušné vyžiadané rozmery.
Keď vykonáte nesprávny výber, alebo rozmery nebudú dimenzované pre zvolený pohon, obdržíte príslušné chybové hlásenie. Nebudete môcť pokračovať ďalej, skôr ako sa neopravia chybné údaje.

BRÁNA

4, VŠEOBECNE - Uhol otvárania/stúpajúce závesy
Zadajte požadovaný uhol otvorenia. Nepotrebne veľké uhly otvárania (väčšie ako 90°) môžu negatívne vplývať na správanie sa brány pri chode.
Uveďte, či má brána stúpajúce závesy. Pri bránach so stúpaním alebo klesaním je potrebná sada kovania pre stúpajúce závesy z príslušenstva.

5, OKÓTOVAŤ -  Materiál/údaje brány
Vyberte materiál a zadajte požadované rozmery brány. Ak sú údaje neúplné alebo rozmery nie sú v požadovanom rozsahu obdržíte príslušné chybové hlásenie. Nebudete môcť pokračovať ďalej, skôr ako sa neopravia chybné údaje.

6, POZÍCIA - Elektrický zámok /bod otáčania brány/ presadenie brány
Od percentuálnej výplne brány s hodnotou nad 30 % sa automaticky zohľadňuje elektrický zámok. Elektrický zámok nie je možné zrušiť.
Pri šírke brány od 1500 mm odporúčame elektrický zámok. Pri dĺžkach krídiel kratších ako 1500 mm je možné zriecť sa elektrického zámku.
Uveďte, či sa má zohľadniť elektrický zámok. Ak sa elektrický zámok nemá zohľadniť, odstráňte háčik.
Uveďte, kde sa nachádzajú závesy na krídle brány.

7, PREHĽAD
Všetky zadania sa pre vás ešte raz zobrazia v prehľade. Tu máte možnosť priamo zmeniť väčšinu zadaní. Keď ste s vašimi zadaniami spokojní, stlačte tlačidlo Vypočítať.
Ak aplikácia nájde akceptovateľnú možnosť montáže, zobrazí sa najlepšia možnosť montáže ako návrh montáže.
Ak aplikácia nenájde žiadnu akceptovateľnú možnosť montáže, uvedú sa možné dôvody, prečo nebolo možné nájsť žiadny návrh.

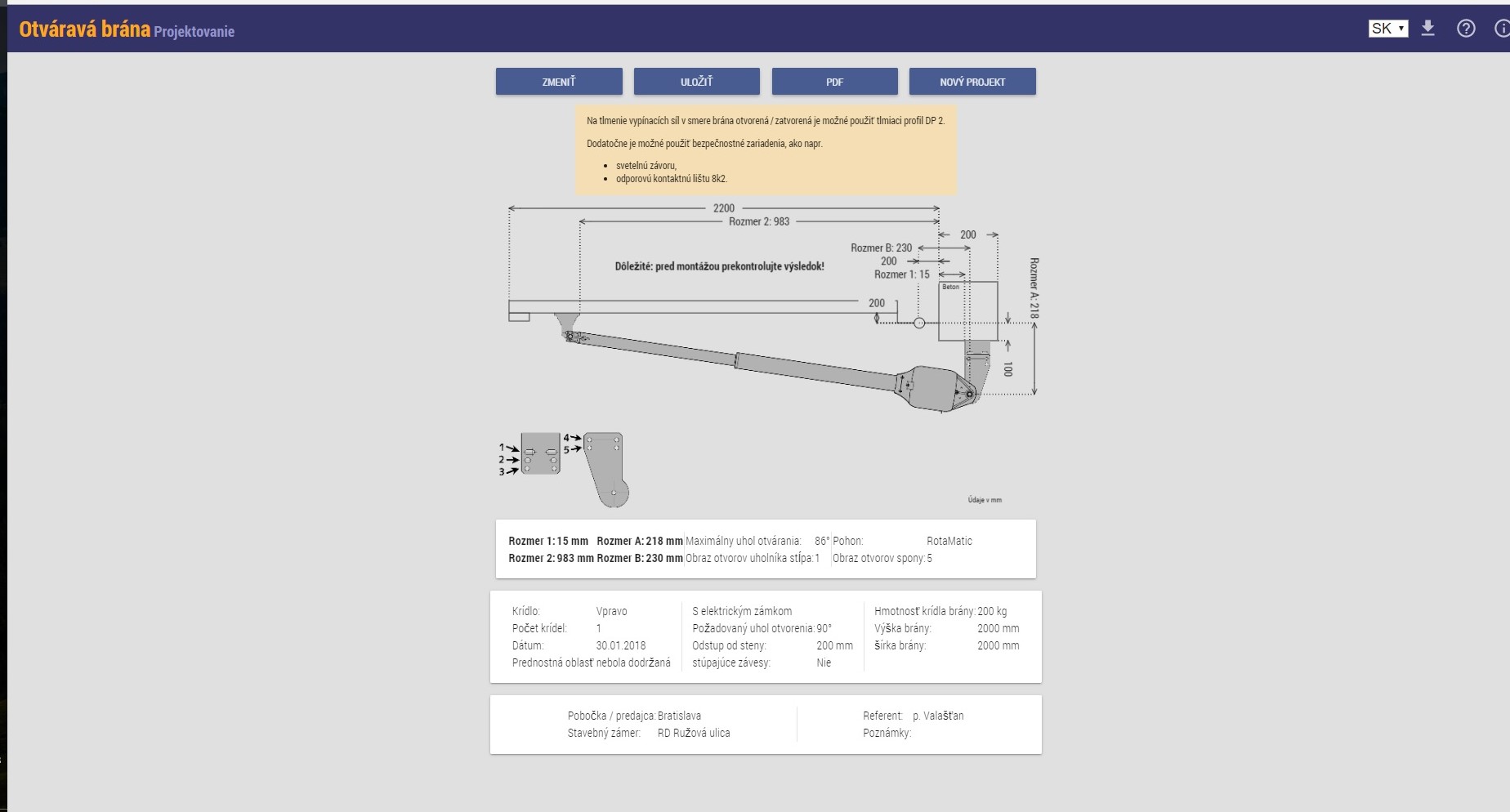

Návrh montáže otváravej brány
Táto strana zobrazuje, ako môžete optimálne namontovať pohon. Okrem najdôležitejších montážnych rozmerov obdržíte napr. informácie o maximálnom uhle otvárania, o tom, ktorý obraz otvorov na uholníkoch stĺpika a spone je najvhodnejší pre pohon vretena, o tom, aká bočná potreba miesta sa vyžaduje pre pohon kĺbového ramena a či bola zadaná prednostná oblasť.
Keď bol na začiatku zvolený „Automatický výber“, navrhne sa požadovaný pohon. Okrem toho sa vám zobrazí potrebné špeciálne príslušenstvo, ako aj odporúčania k ďalšiemu voliteľnému príslušenstvu.

Pomocou tlačidla ZMENIŤ sa vráťte späť do prehľadu zadaní. Tu máte možnosť priamo zmeniť väčšinu zadaní.
Pomocou tlačidla ULOŽIŤ sa projekt na vašom počítači uloží ako súbor xml a môže sa kedykoľvek opäť načítať do aplikácie.
Pomocou tlačidla PDF sa návrh montáže otváravej brány vytlačí ako súbor PDF a môže sa uložiť, vytlačiť na inom mieste alebo odoslať
