Lesná útulňa

Milé malé dielko. Doslova osobný vklad a nasadenie autorov.
Lesná útulňa
Autori: MgA. Ing. arch. Petr Uhlik, Ing. arch. Jan Šorm, Ing. arch. Přemysl JurákZastavaná plocha: 16 m2Podlažná plocha: 16 m2Návrh: 2012 - 2012Realizácia: 2013 - 2013Adresa: Stredné Čechy, Česká republikaPublikované: 2. január 2016

Klient za architektami prišiel s myšlienkou urobiť v krajine svoj úkryt, "zašivárňu", kde bude naberať silu pre náročnú prácu v Prahe. Útulňa sa nachádza v kraji medzi strednými a južnými Čechami, odkiaľ klient pochádza a kam sa rád vracia. Pozemok uprostred polí, lesov a lúk, plný zvláštnych balvanov. Miesto odľahlé a tak trochu zabudnuté. Najlepšie ho charakterizujú slová kronikára z blízkej dediny: „Krajina kolem jest tichá a velmi zdravá. Kdo v tuto krajinu zavítá, bývá uchvácen tajemným klidem, jelikož není nikde v okolí žádného průmyslného podniku a lidé se živí hlavně polním hospodářstvím a chovem dobytka. …. Stavení jsou většinou dřevená a slámou krytá, což mile působí na oko pozorovatele a hlavou kmitnou dávno­věké vzpomínky jak bývalo jindy a jak jest dnes. Lidé zdejší krajiny jsou pracovití, povahy dobrosrdečné, ducha zbožného. Ze žulových balvanů, kterých jest zde dosti, tesají se různé potřeby.“  Magická krajina v spojení s klientovým zámerom si architektov okamžite získala. Z klienta sa medzitým stal kamarát a bolo rozhodnuté, že útulňa sa bude realizovať svojpomocne. Stavbu majiteľ a architekti zmontovali priebehu niekoľkých predĺžených víkendov medzi jeseňou 2012 a jarou 2013. Ako stavebný materiál sa rozhodli použiť drevo z blízkeho lesa. Všetko ostatné bolo realizované s využítím miestnych zdrojov a remeselníkov.

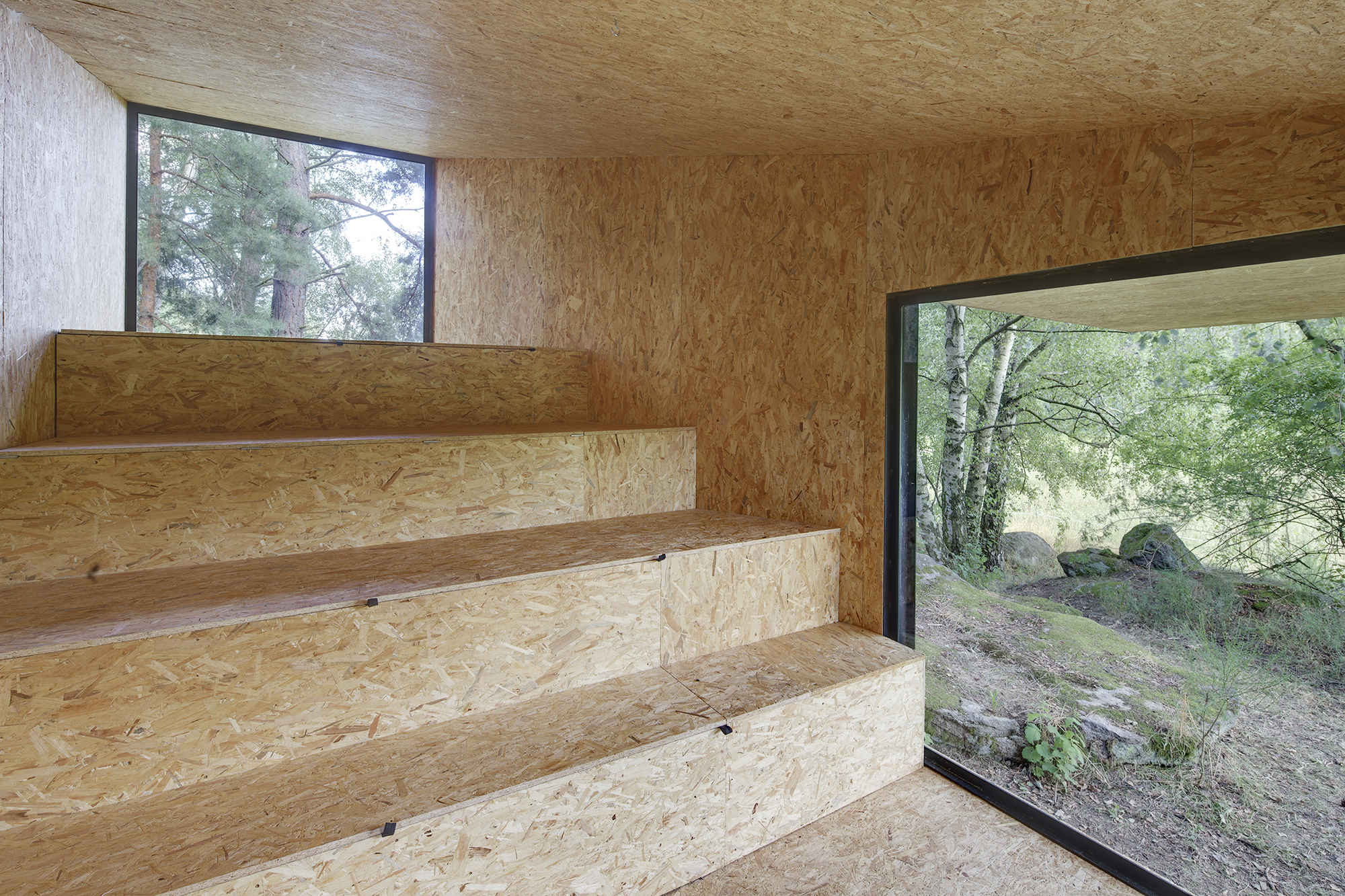

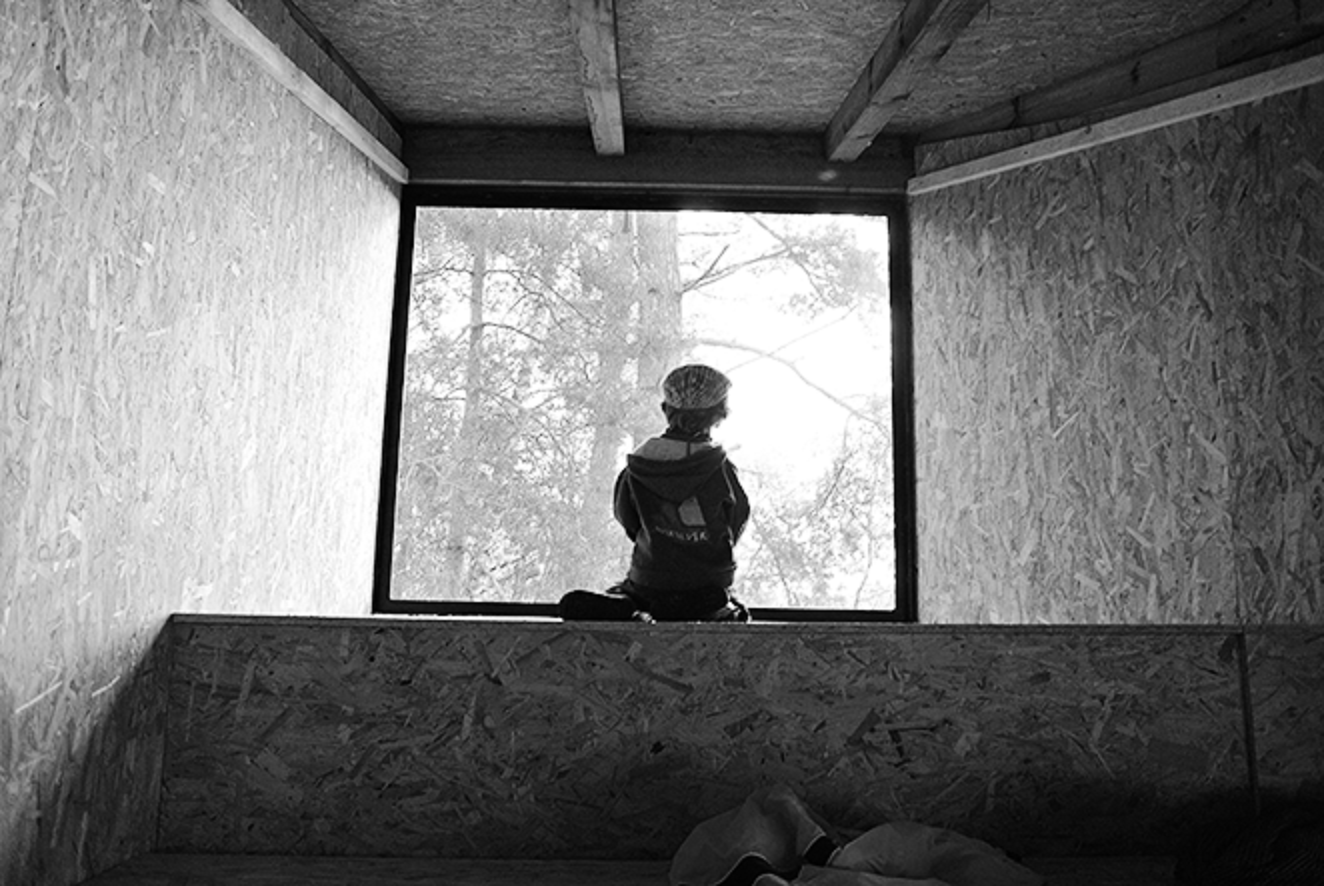

Vnútorný priestor je opláštený OSB doskami, Strecha je prekrytá dvoma vrstvami asfaltových pásov.
Vnútorný priestor je opláštený OSB doskami, Strecha je prekrytá dvoma vrstvami asfaltových pásov.foto: Jan Kuděj
Situácia
Situácia

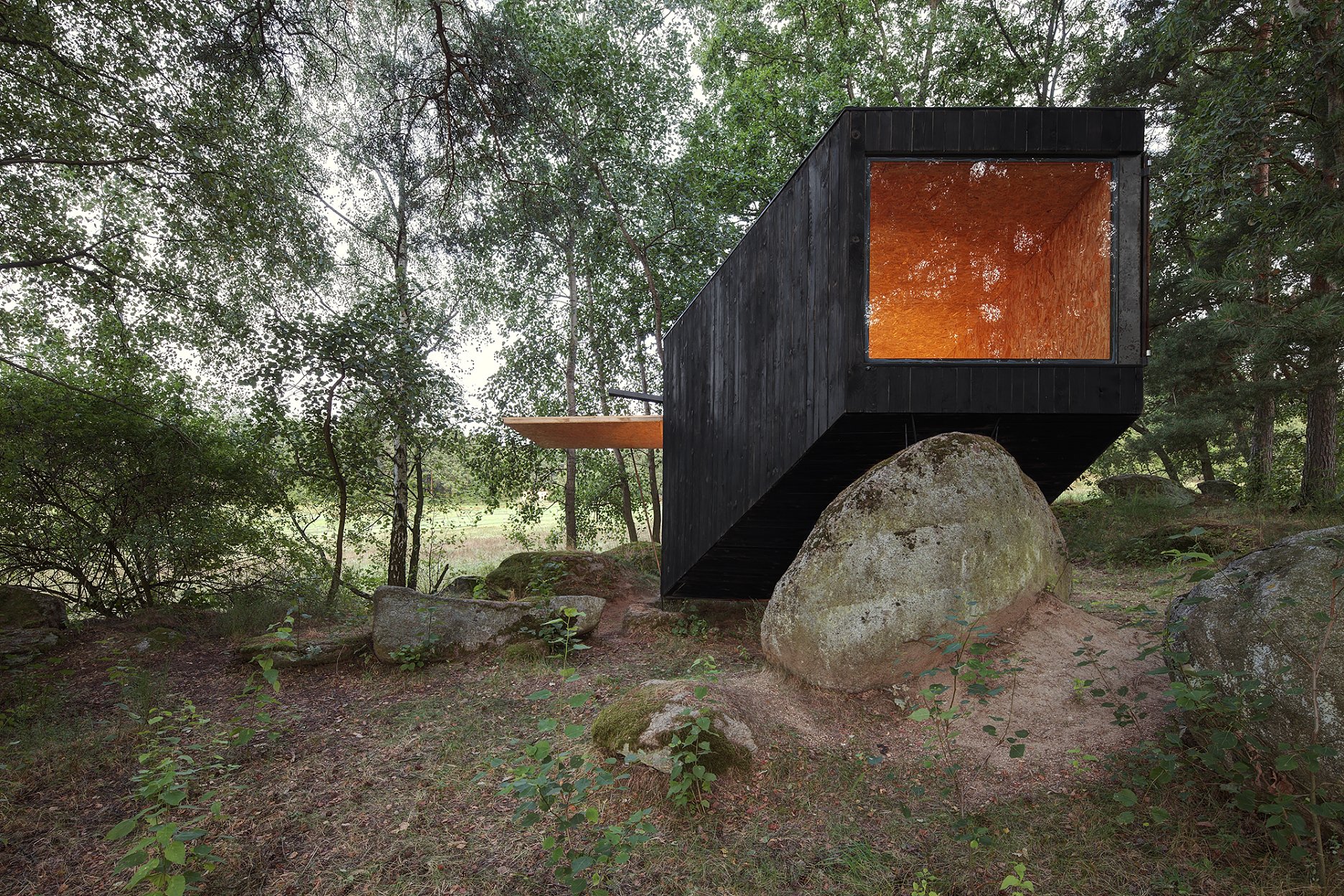

Stavba vytvára kompaktný uzavretý blok, ktorý stojí voľne v priestore. Jeho zadná časť je položená na veľkom balvane.
Stavba vytvára kompaktný uzavretý blok, ktorý stojí voľne v priestore. Jeho zadná časť je položená na veľkom balvane.foto: Jan Kuděj
Pri stavbe bolo využité drevo z neďalekého polomu.
Pri stavbe bolo využité drevo z neďalekého polomu.foto: Jan Kuděj

Architekti navrhli kompaktný uzavretý objem, voľne stojaci objekt na balvanoch so zdvihnutou zadnou časťou, položenou na veľkom balvane. Uzavretý čierny objekt z opáleného dreva vo vnútri skrýva jeden spojitý vnútorný priestor s rozmermi 3,1x 5,8m. Rovná plocha vo vstupnej časti je dlhá 2,3m s výškou tak akurát pre stojaceho človeka. Je otvorená okoliu veľkou presklenou plochou. Zvyšok dĺžky objektu je stupňovito zdvihnutý k otvoru smerom do korún stromov a je zakončený plochou na ležanie. Multifunkčný priestor slúži nielen na prebývanie, ale aj na menšie akcie, predstavenia, rozjímanie atď. Pod jednotlivými stupňami je úložný priestor, preklopením jednej z lavíc vzniká druhé dvojlôžko. Oba presklenné otvory sa zatvárajú veľkými okenicami, ten väčší pomocou kladky a navijaka s kľukou. Pre chladnejšie obdobie je stavba vybavená malými kachľami zaústenými do plechového komína. Piecka môže slúžiť aj ako jednoduchý sporák na prípravu jednoduchého jedla alebo čaju.

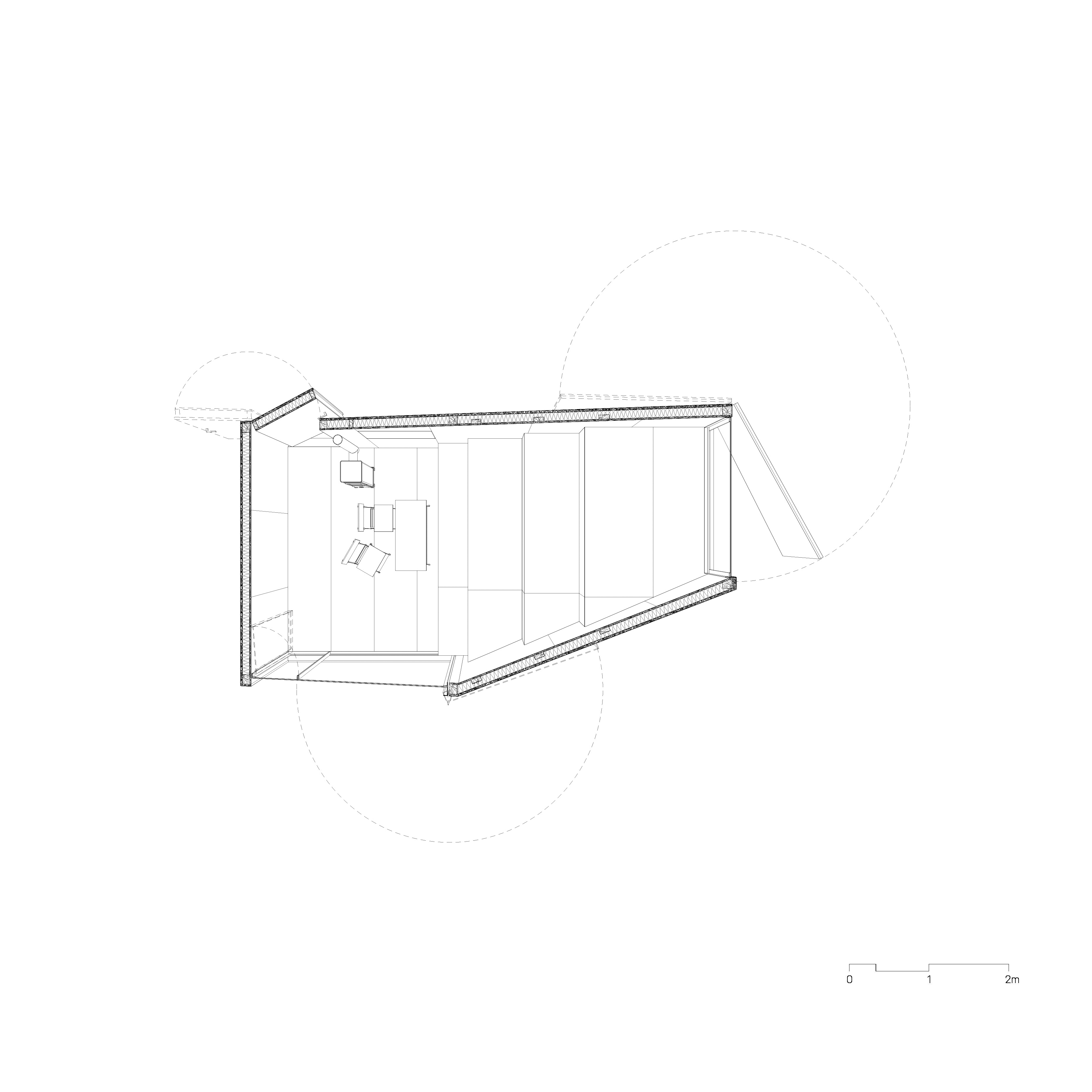

Pôdorys
Pôdorys

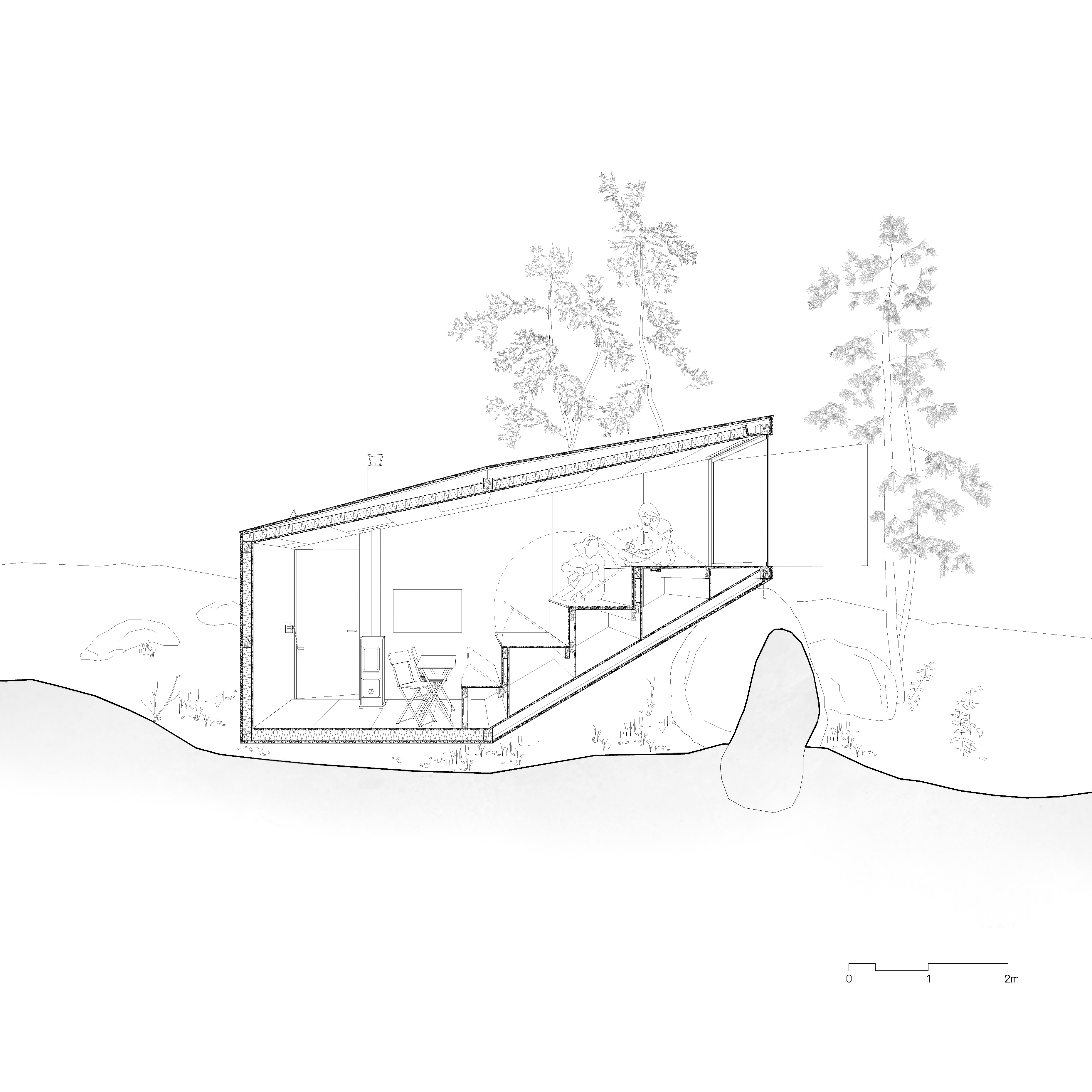

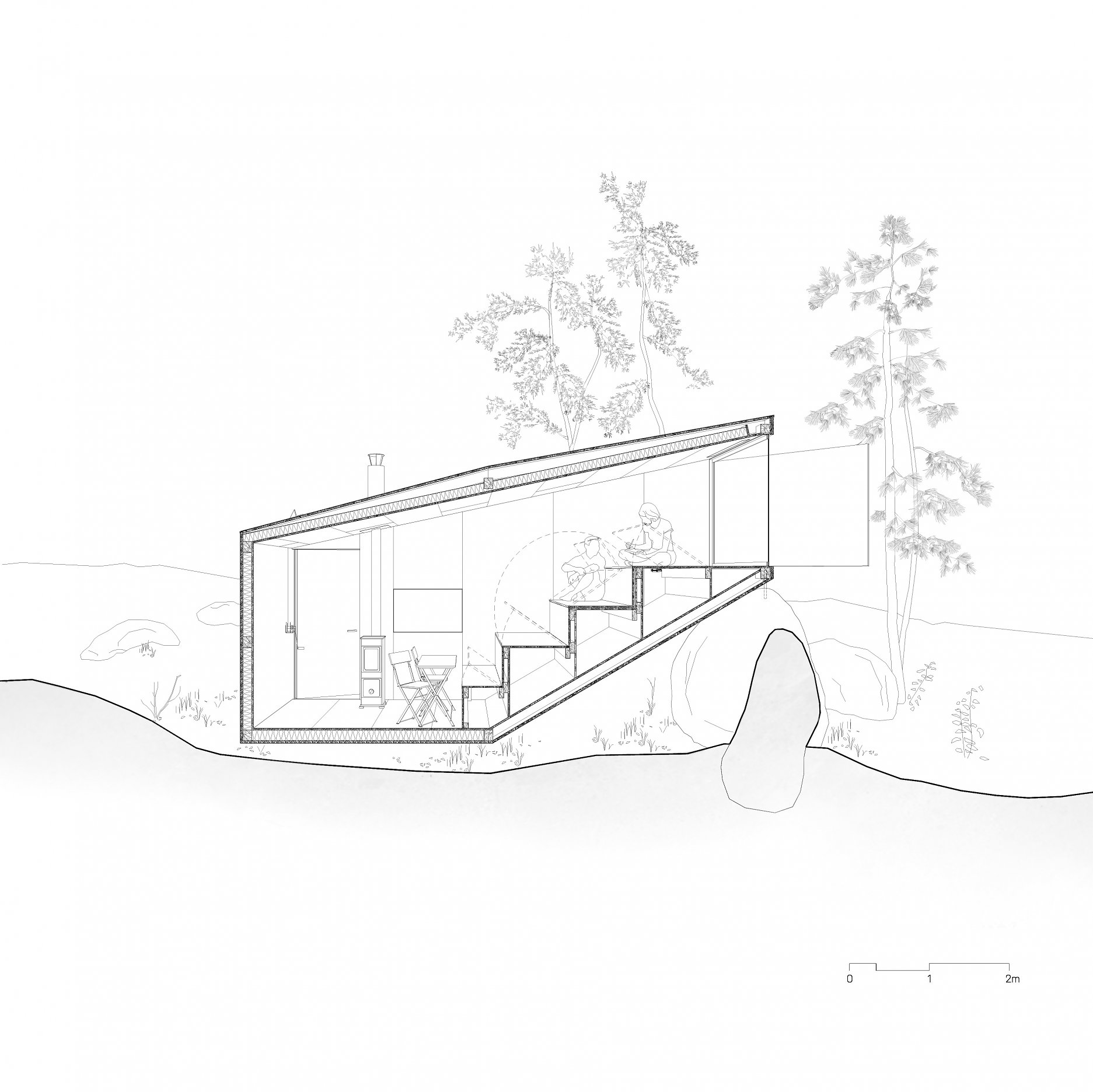

Pozdĺžny rez
Pozdĺžny rez

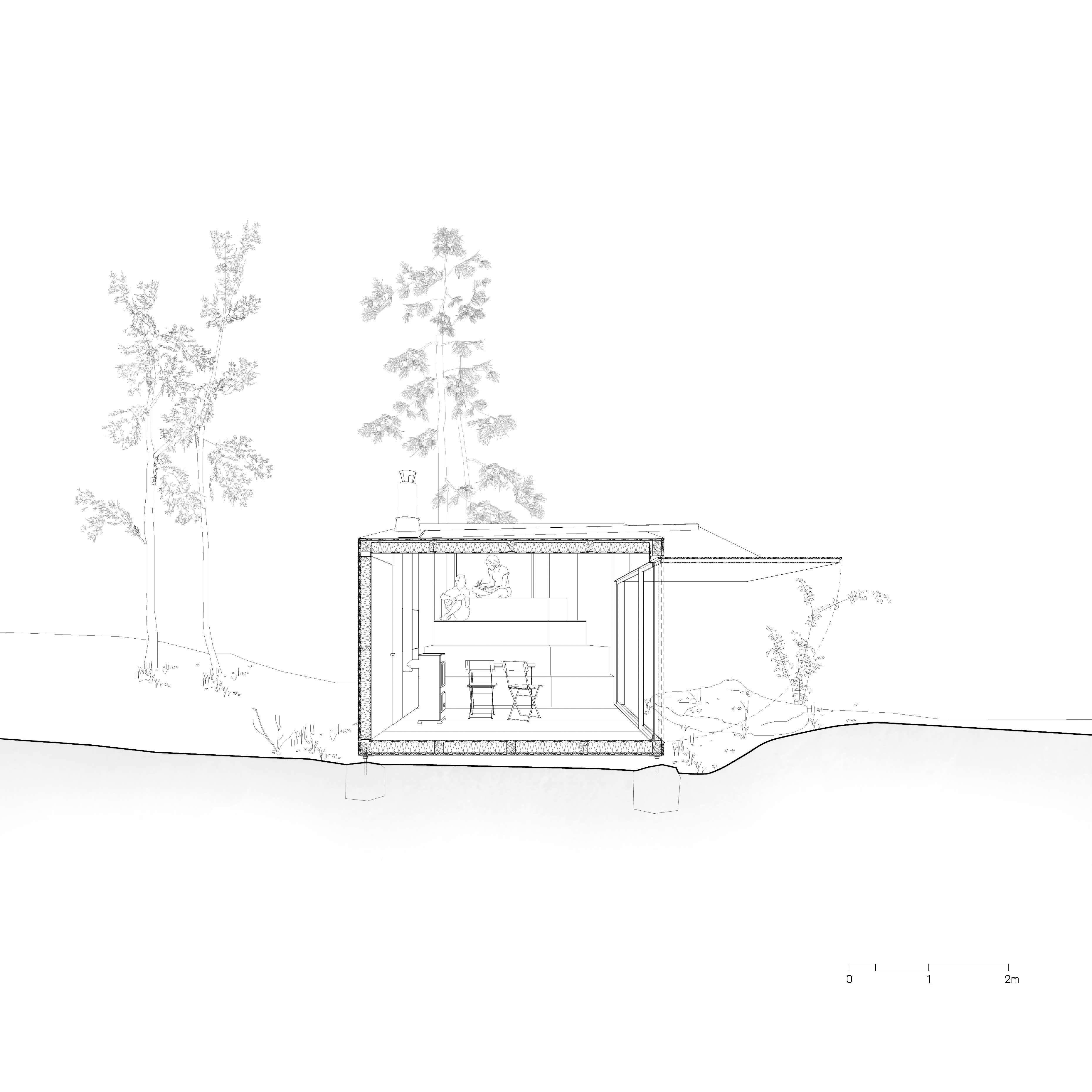

Priečny rez
Priečny rez

Základnou nosnou kostrou útulne je rámová konštrukcia, ktorá vznika v spolupráci s miestnymi tesármi. Zvonka je kostra obitá doskami s polodrážkou, ktoré boli následne opálené plynovým horákom. Materiál na dosky i trámiky pochádza z blízkeho polomu. Vnútorný priestor je úplne opláštený OSB doskami, ktoré zároveň konštrukciu spevňujú. Strecha je prekrytá dvoma vrstvami asfaltových pásov. Odvodnenie obstaráva našikmo uložený oceľový L profil, ktorý je zároveň v časti nad veľkým oknom konzolou pre osadenie vodiacich kolies kladky. Všetky oceľové prvky pripravil podľa vypracovanej dokumentácie zámočník s blízkej dediny.

Návrh sa prispôsobuje a podriaďuje okolitej krajine.
Návrh sa prispôsobuje a podriaďuje okolitej krajine.foto: Jan Kuděj
Čistý geometrický tvar uzavretej útulne.
Čistý geometrický tvar uzavretej útulne.foto: Jan Kuděj

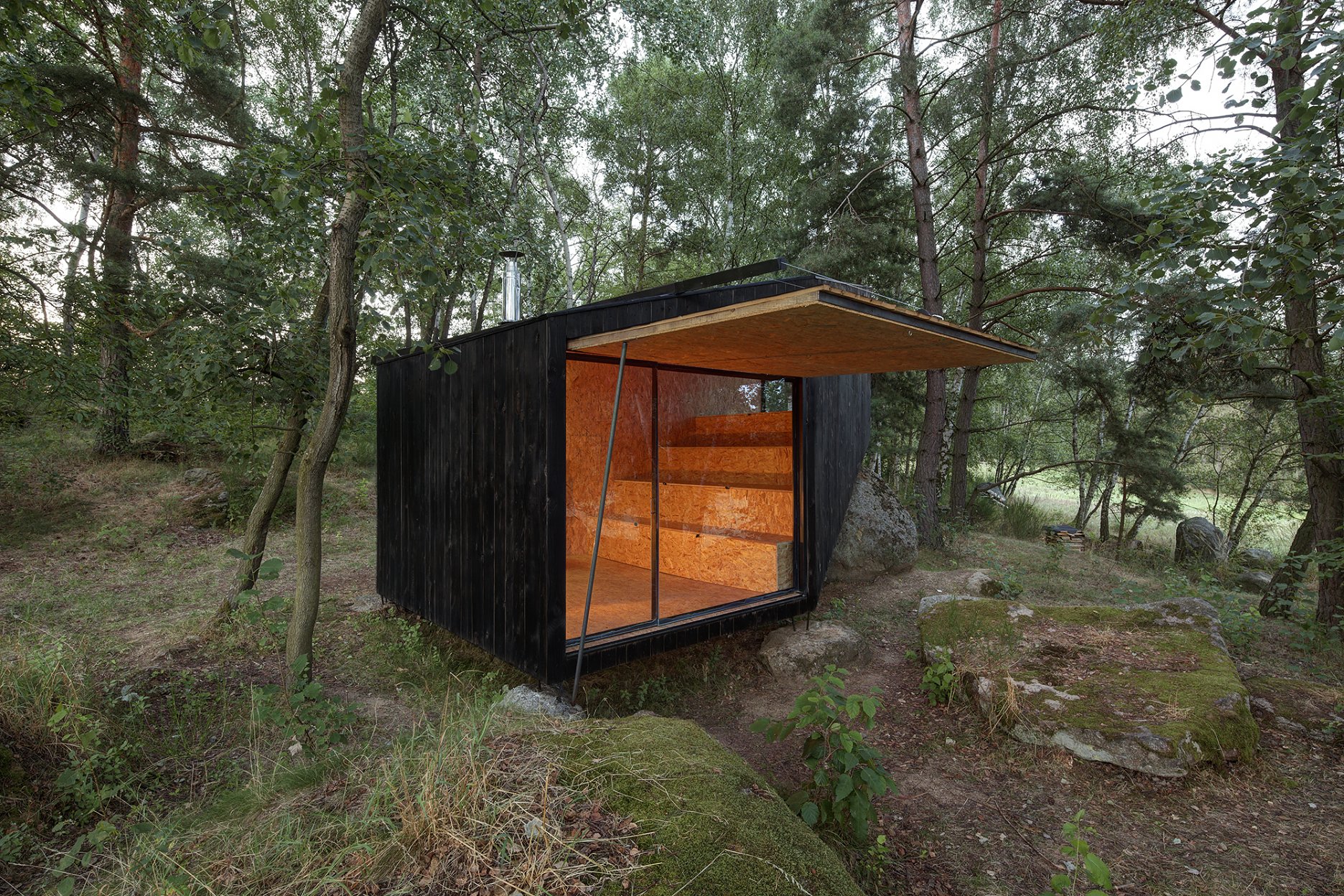

Chatka stojí vo zvlnenom teréne medzi balvanmi na kraji lesa. Kľúčovým prvkom je výklopná okenica.
Chatka stojí vo zvlnenom teréne medzi balvanmi na kraji lesa. Kľúčovým prvkom je výklopná okenica.foto: Jan Kuděj

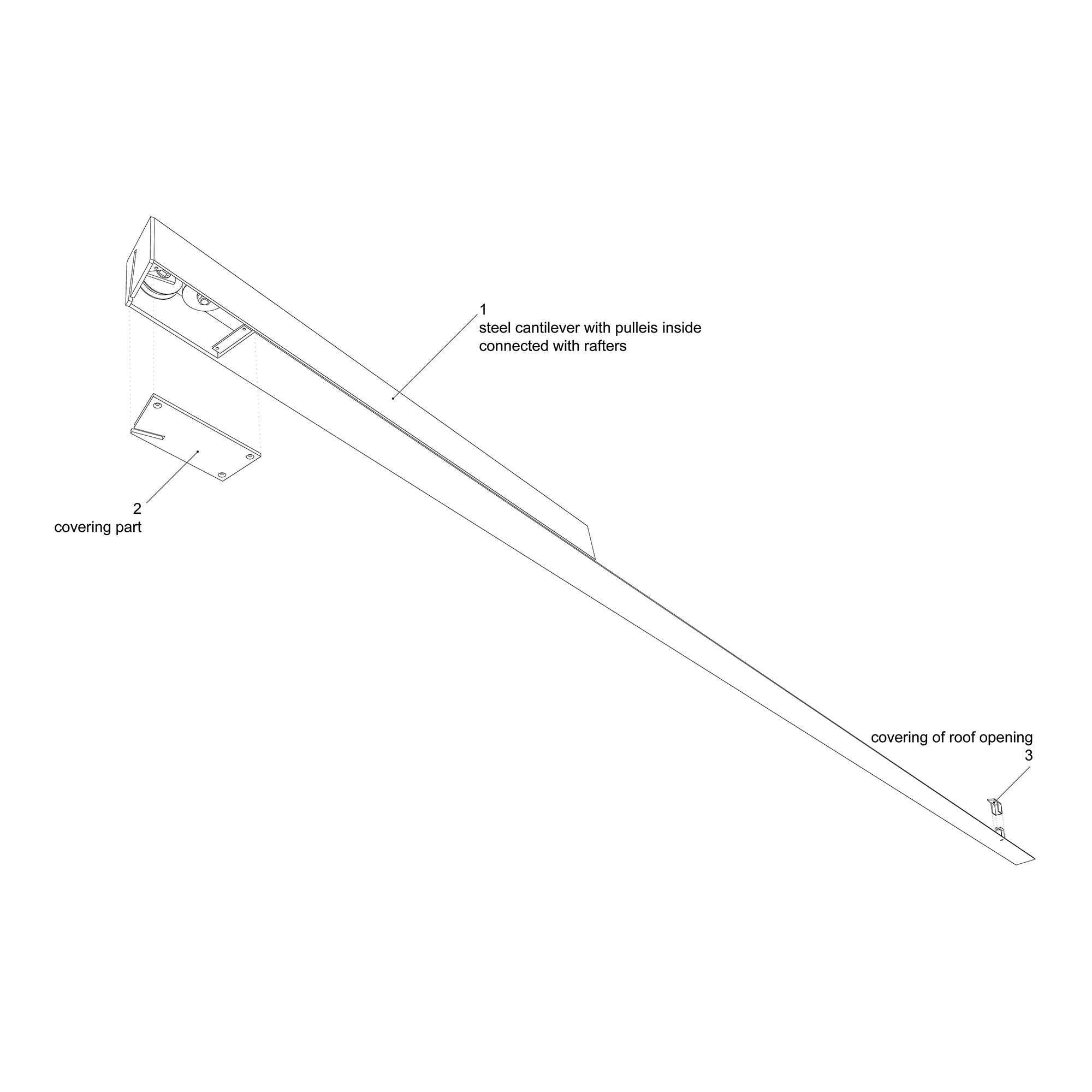

Detail:  Odvodnenie obstaráva našikmo uložený oceľový L profil, ktorý je zároveň v časti nad veľkým oknom konzolou pre osadenie vodiacich kolies kladky.
Detail: Odvodnenie obstaráva našikmo uložený oceľový L profil, ktorý je zároveň v časti nad veľkým oknom konzolou pre osadenie vodiacich kolies kladky.

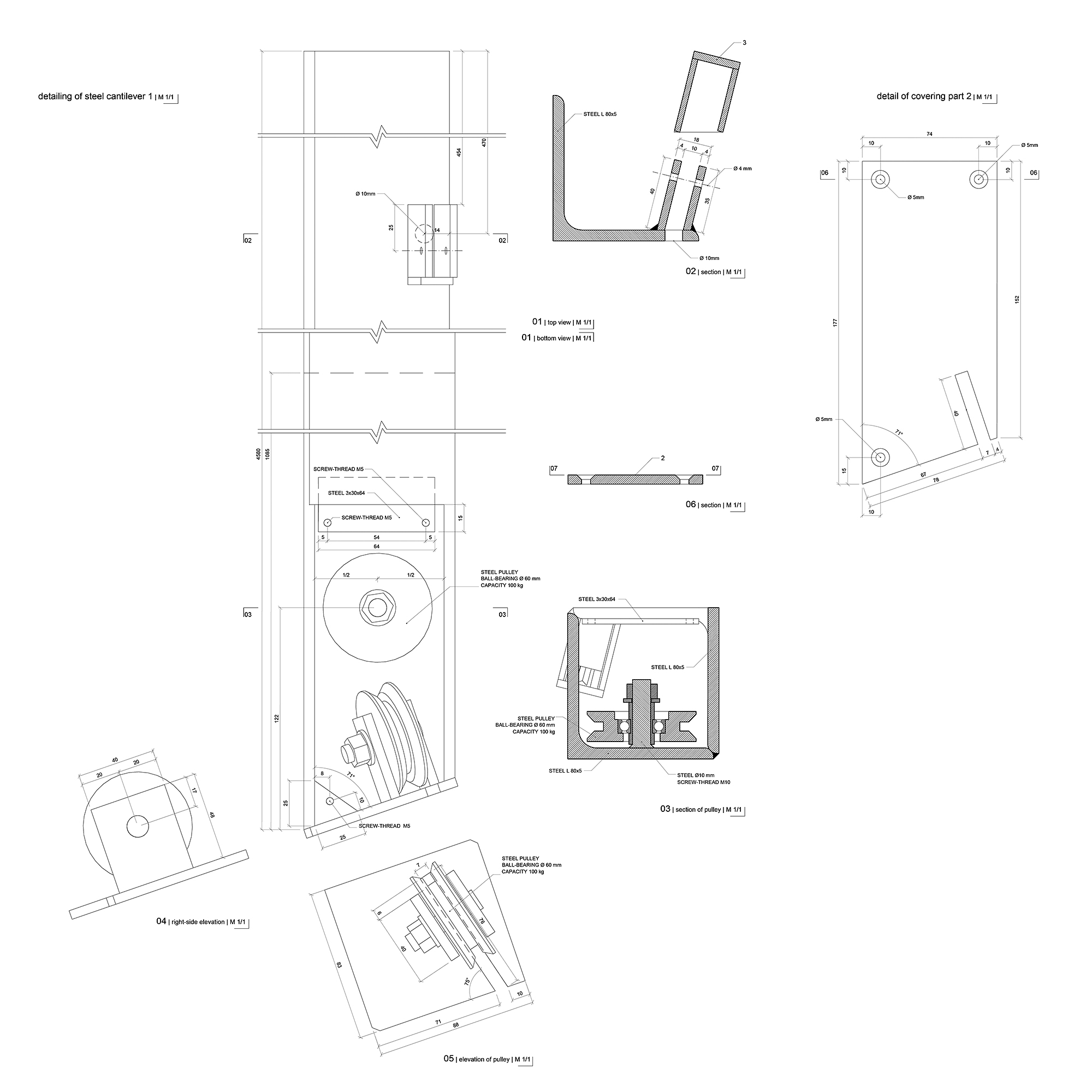

Detaily
Detaily

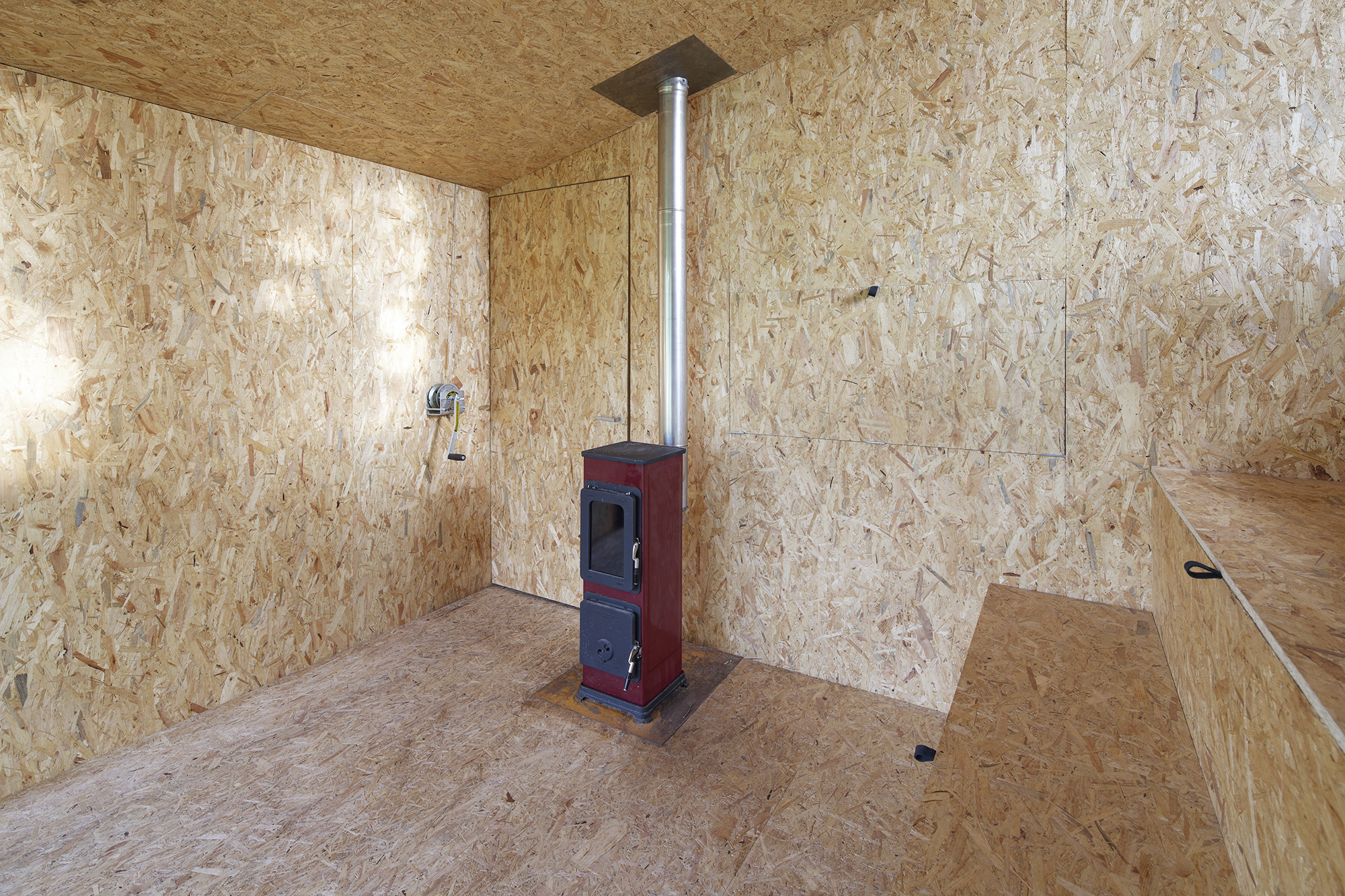

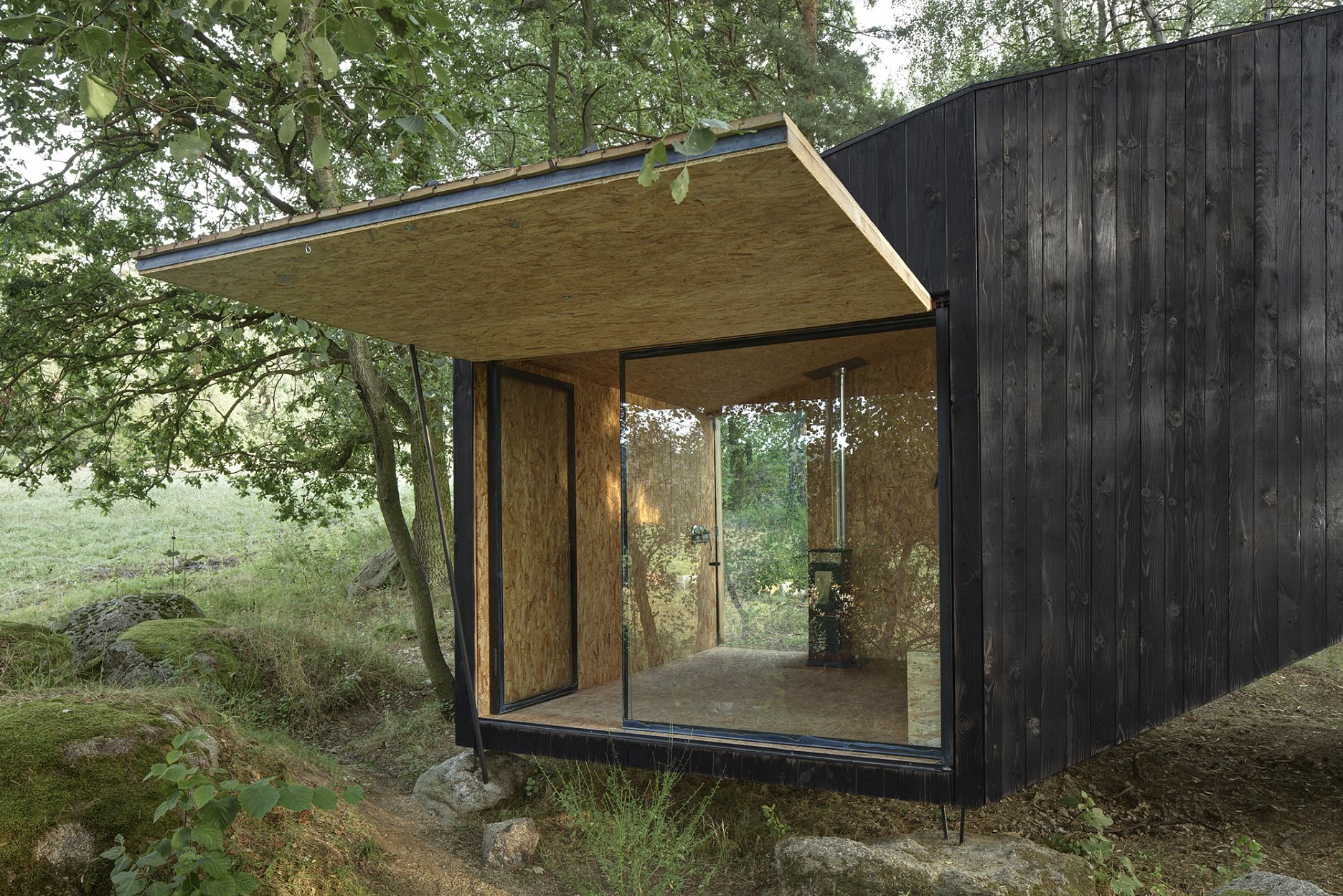

Vo vstupnej časti je rovná podlaha s dostačujúcou výškou pre stojaceho človeka.
Vo vstupnej časti je rovná podlaha s dostačujúcou výškou pre stojaceho človeka.

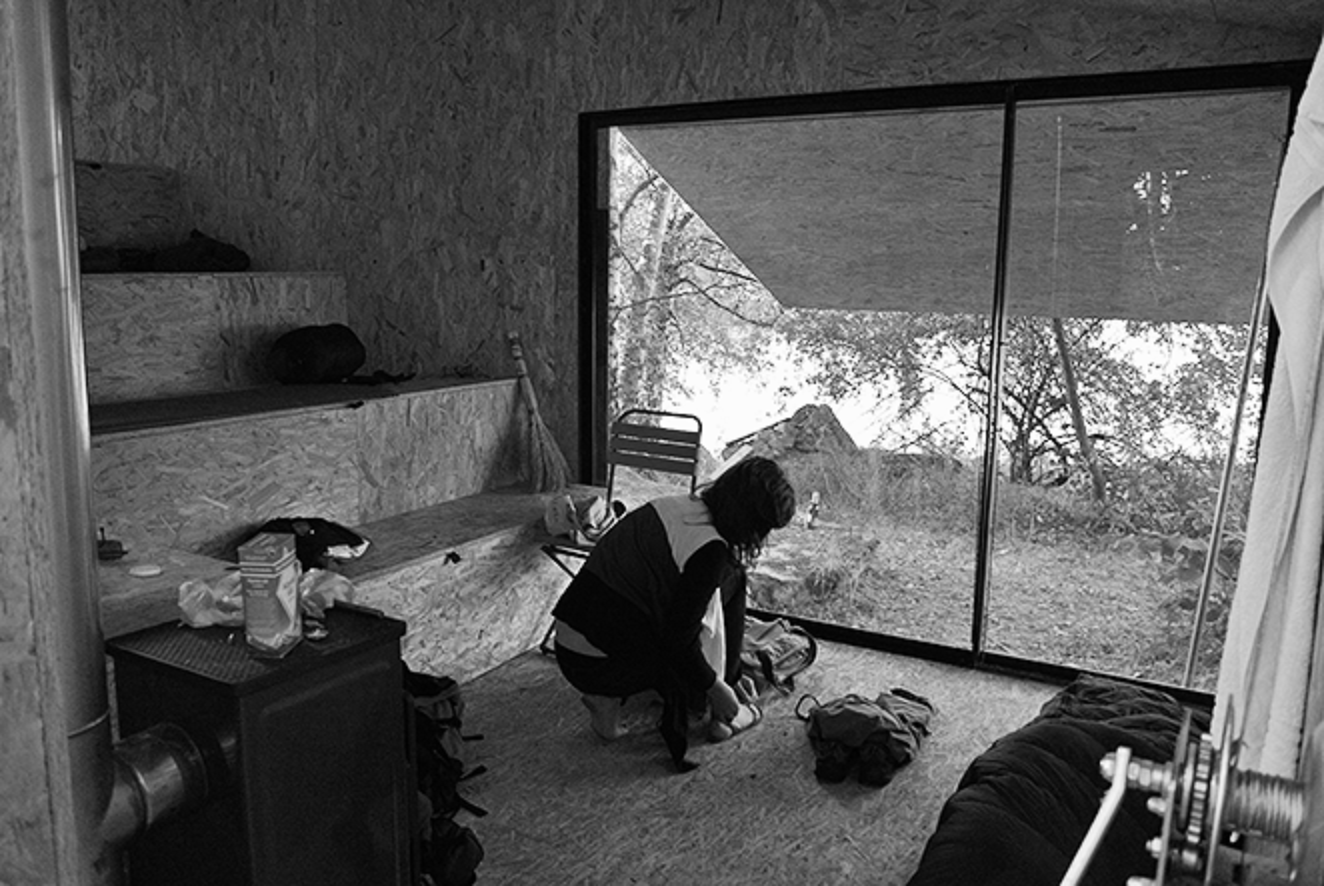

Oba presklené otvory sa zatvárajú veľkými okenicami, ten väčší pomocou kladky a navijaka s kľukou.
Oba presklené otvory sa zatvárajú veľkými okenicami, ten väčší pomocou kladky a navijaka s kľukou.
Život v útulni
Život v útulniUhlík architekti
Život v útulni
Život v útulniUhlík architekti
Život v útulni
Život v útulniUhlík architekti

Uhlík architekti predstavili projekt na PechaKucha Prague. Video nájdete nižšie:

2134
Youtube

Poloha diela

MgA. Ing. arch. Petr Uhlik
Ing. arch. Jan Šorm
Ing. arch. Přemysl Jurák
