GEBERIT SUPERTUBE - PRIESTOROVO ÚSPORNÝ SYSTÉM

Spoločnosť predstavila nové tvarovky, ktoré šetria priestor pri výstavbe
GEBERIT SUPERTUBE - PRIESTOROVO ÚSPORNÝ SYSTÉM

S tvarovkou Geberit PE Sovent, ktorá bola prvýkrát vyvinutá vo Švajčiarsku už v roku 1959, bolo konečne možné navrhnúť kanalizačný systém bez doplnkového vetracieho potrubia. Pred uvedením na trh v roku 1970 boli vlastnosti tohto výrobku overené a potvrdené množstvom súkromných a štátnych skúšobných ústavov na celom svete. Konštrukcia osvedčenej tvarovky Geberit PE Sovent d110 bola priebežne vylepšovaná a po niekoľkých rokoch bola uvedená na trh jej hydraulicky optimalizovaná verzia. Základný koncept výrobku sa ďalej vylepšoval a nedávno sa podarilo dokončiť vývoj nových tvaroviek Geberit PE BottomTurn a Geberit PE BackFlip. Na trh vstúpili ako súčasť optimálne zladenej technológie pod názvom Geberit SuperTube.

Výhody nového systému:

  • Viac priestoru a podlahovej plochy,
  • Jednoduché projektovanie a montáž,
  • Menšia svetlosť potrubí,
  • Žiadne doplnkové vetracie potrubia,
  • Ležaté potrubie do 6 metrov bez spádu.

Technológia Geberit SuperTube s optimalizovaným prietokom vytvára v odpadovom potrubí nepretržitý stĺpec vzduchu. V takomto kanalizačnom systéme preto nie je nutné inštalovať žiadne doplnkové vetranie. Potrubie môže mať menšiu svetlosť, nepotrebuje žiadne paralelné vetranie, a preto postačí podstatne menšia šachta. A navyše, ležaté potrubie možno viesť do dĺžky až 6 metrov bez spádu, čím sa ušetrí ďalšie miesto. S technológiou Geberit SuperTube tak získate viac využiteľného obytného priestoru.

S hydraulickou kapacitou 12 l/s a stálym priemerom rúry d110 ponúka Geberit SuperTube výkon porovnateľný s bežnými kanalizačnými systémami. Na rozdiel od nich však ponúka značnú úsporu materiálu a miesta.

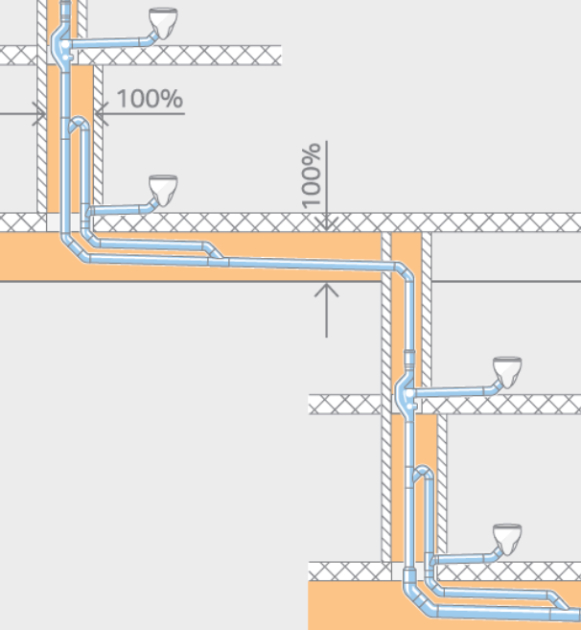

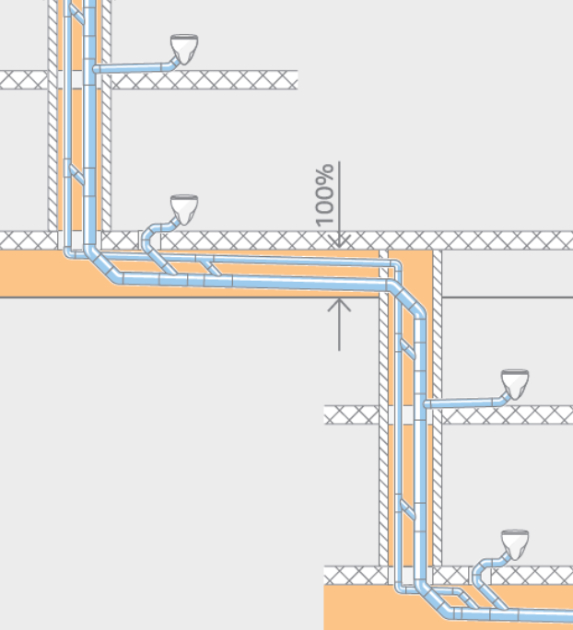

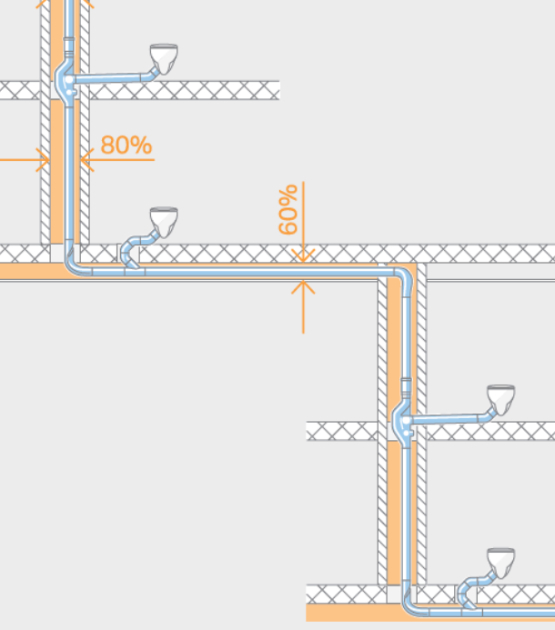

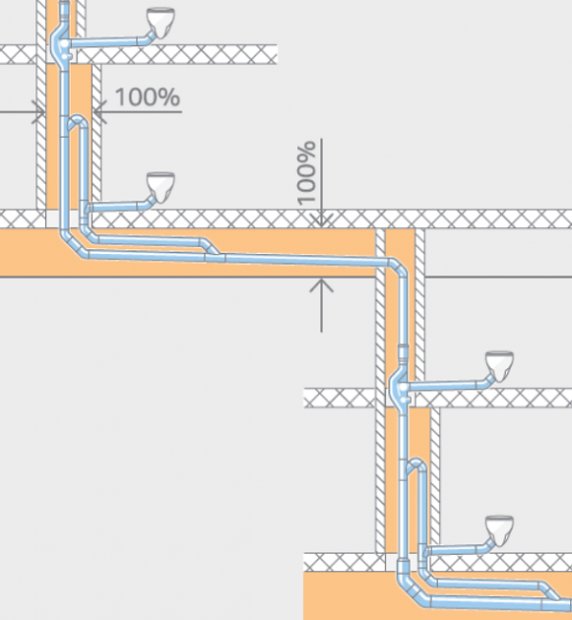

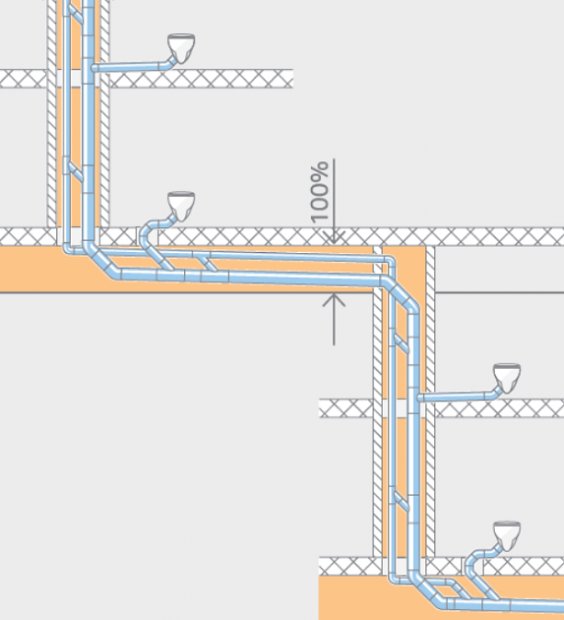

Geberit SuperTube šetrí miesto hneď niekoľkými spôsobmi. Absencia doplnkového vetracieho potrubia znižuje priestorové požiadavky ako na šachtu, tak aj na ležaté potrubie, napríklad zvodové potrubia alebo odskoky. Navyše už nie je potrebné ležaté potrubie v dĺžke do 6 metrov spádovať. To umožňuje inštalovať podhľady veľmi blízko pod betónovým stropom.

Technológia Geberit SuperTube je založená na dokonalej súhre medzi štyrmi časťami systému. Tri dômyselné tvarovky spoločne s osvedčenou a vysoko odolnou odpadovou rúrou Geberit PE predstavujú inovatívne hydraulické riešenie. Jednotlivé komponenty sú spojené trvalo tesným, nerozoberateľným zvarom.

Tvarovka GEBERIT PE SOVENT D110

Optimalizovaná geometria tvarovky Geberit PE Sovent odvádza splaškovú vodu do zvislého odpadového potrubia a uvádza ju do rotácie, ktorá odstredivou silou tlačí vodu k stenám rúry. Výsledný prstencový tok vytvára v strede prúdu stabilný, nepretržitý stĺpec vzduchu, ktorý umožňuje dosiahnuť prietok 12 l/s.

Tvarovka GEBERIT PE SOVENT D110
Tvarovka GEBERIT PE SOVENT D110

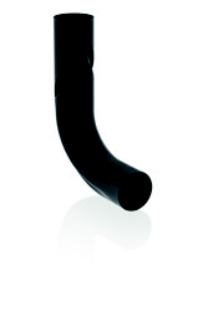

Koleno GEBERIT PE BOTTOMTURN

V kolene Geberit PE BottomTurn získa voda iný smer a prstencové prúdenie sa zmení na prúdenie vrstvené bez toho, aby došlo k narušeniu vzduchového stĺpca. Táto zmena smeru výrazne znižuje rázové straty v porovnaní s konvenčnými kanalizačnými systémami.

Koleno GEBERIT PE BOTTOMTURN
Koleno GEBERIT PE BOTTOMTURN

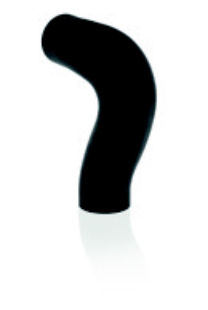

Koleno GEBERIT PE BACKFLIP

Vo vyklenutom ohybe kolena Geberit PE BackFlip začne voda opäť víriť a zvislým potrubím preteká opäť s rotačným prúdením. Vnútorný stĺpec vzduchu zostáva naďalej neporušený.

Koleno GEBERIT PE BACKFLIP
Koleno GEBERIT PE BACKFLIP

Simulácie a skúšky

Špecialisti najskôr určia pomocou výpočtovej dynamiky tekutín (CFD) vo virtuálnom prostredí perspektívne smery vývoja, ktoré sa potom ďalej rozpracovávajú v laboratórnom prostredí. Hydraulická veža, ktorá je súčasťou skúšobného laboratória Geberit už viac ako 50 rokov, ponúka možnosť podrobiť nové riešenia všetkým potrebným hydraulickým testom v reálnych podmienkach. Až potom, ako tieto intenzívne laboratórne testy prototypov úspešne potvrdia výsledky virtuálnych simulácií, pristúpi sa k ďalším praktickým skúškam. Riešenie je následne rozpracované až do výslednej podoby, ktorú možno uviesť na trh.

Dôkladné testovanie výrobku

Počas vývoja a testovania technológie SuperTube bola značne rozšírená existujúca skúšobná veža. Bolo možné verne napodobniť reálne podmienky výškových budov a vytvoriť odskok s dĺžkou 6 metrov. Konštrukcie nad strechou boli navrhnuté tak, aby simulovali podlažia nad odskokom. Úspešné výsledky, rovnako ako všetky inštalácie vrátane všetkej meracej techniky, boli po dokončení vývoja zdokumentované a potvrdené externým akreditovaným skúšobným ústavom.

Technológiu Geberit SuperTube s optimalizovaným prietokom Vám bližšie priblíži názorná videoprezentácia.

88164
Youtube

Zrealizované projekty s technológiou SUPERTUBE

  • LOBBY 33, GUADALAJARA, MEXIKO
  • GINDI TLV TOWERS, TEL AVIV, IZRAEL
