Všeobecne

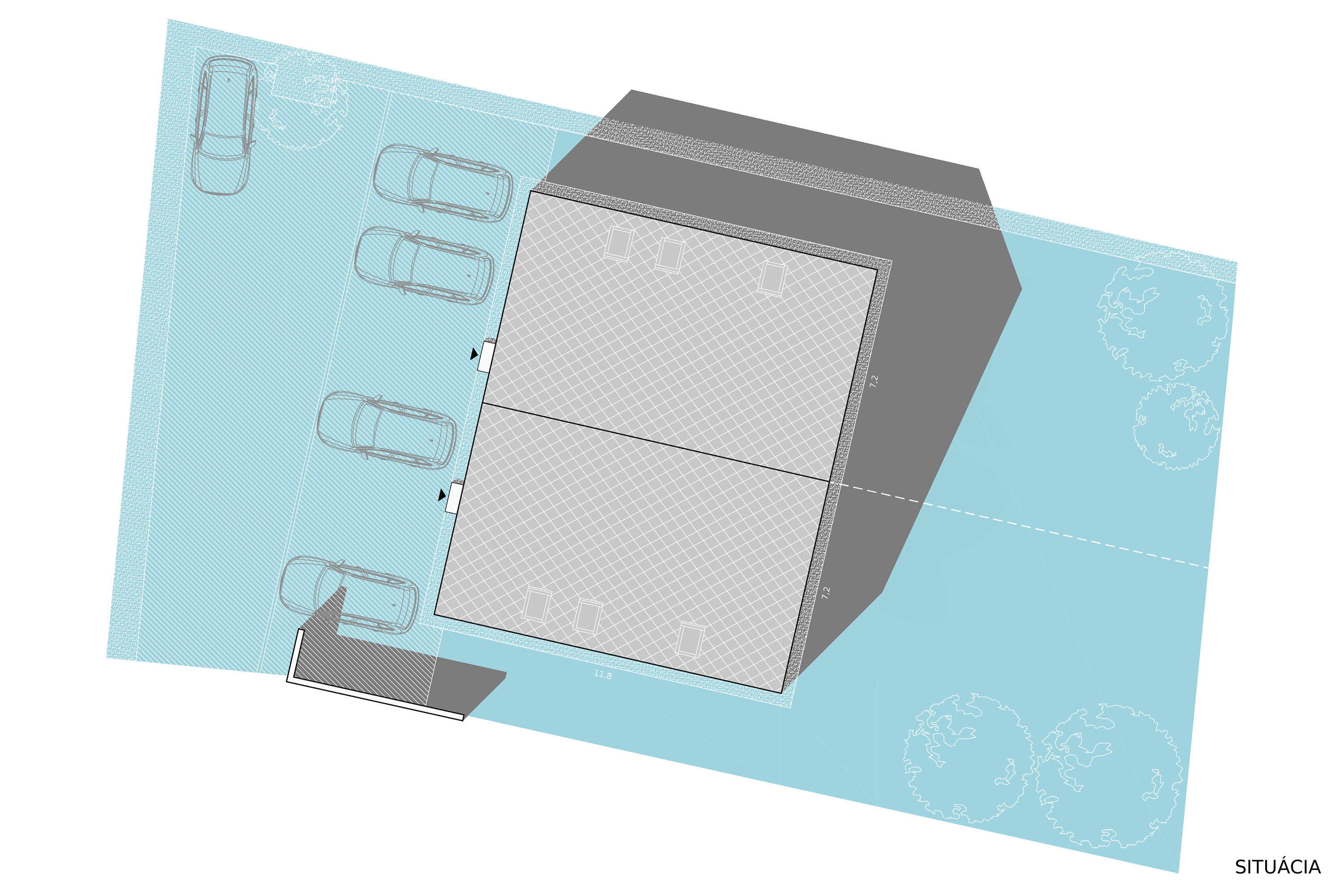

Riešená parcela sa nachádza v Stupave, v urbanistickej zástavbe rodinných domov. Má jednoduchý obdĺžnikový tvar s rozmermi približne 36x21 metrov s mierne zošikmenými kratšími stranami a rovinatý charakter. Parcela je orientovaná dlhšou stranou na sever, k jestvujúcej ubytovni na Železničnej ulici. Juhozápadný špic je miestom, kde je parcela pripojená do novej ulice, ktorá vznikla predĺžením jestvujúcej betónovej komunikácie. Na južnej strane susedí aj s halou bývalej kotolne, ktorá v nedávnej minulosti prešla konverziou na obytný objekt. Západnú hranicu tvorí pozemok s postaveným rodinným domom a na východnej strane parcela hraničí so záhradami.
Pri návrhu osadenia objektu sa dbalo na dodržanie odstupových vzdialenosti od hraníc pozemku. Zo strany ubytovne je tento odstup 2,9 metra, od bývalej kotolne 3 metre, nakoľko do týchto strán nie sú orientované žiadne okná obytných miestností. Z východnej strany od záhrad je objekt osadený približne 13 metrov a zo západnej strany, odkiaľ sa do domu aj vstupuje je dom od hranice vzdialený cca 12 metrov, čo je vzdialenosť, ktorá umožňuje pohodlné kolmé parkovanie pre šesť automobilov pred objektom.
Architektonické a dispozičné riešenie

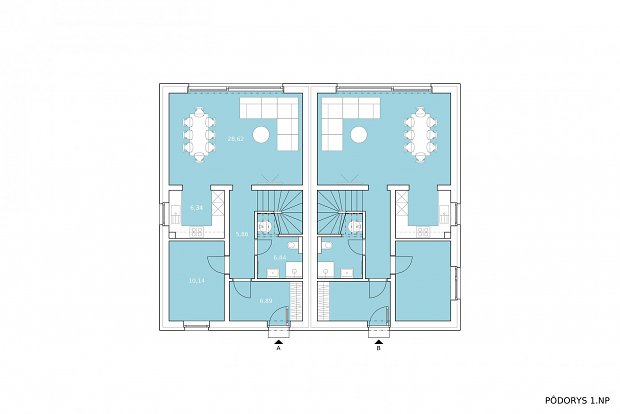

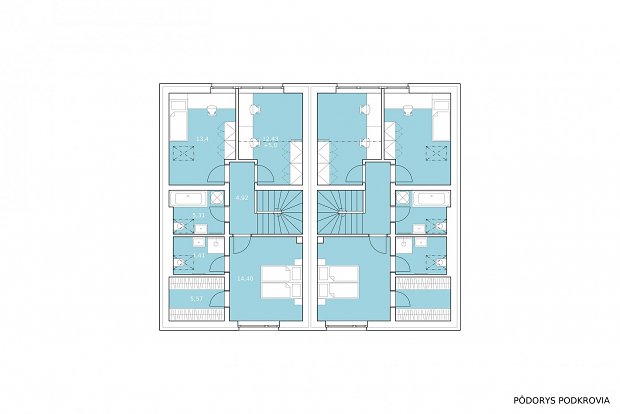

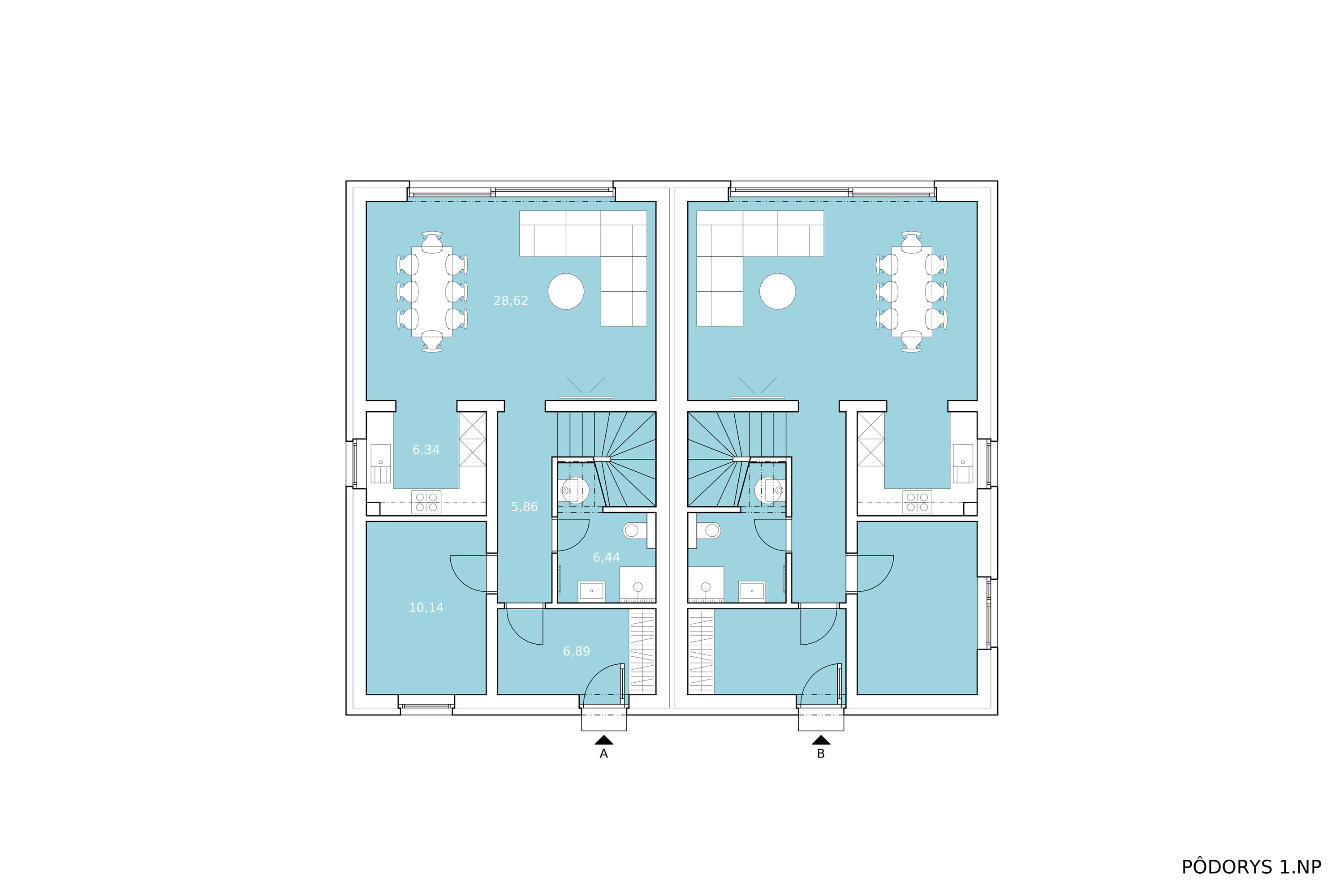

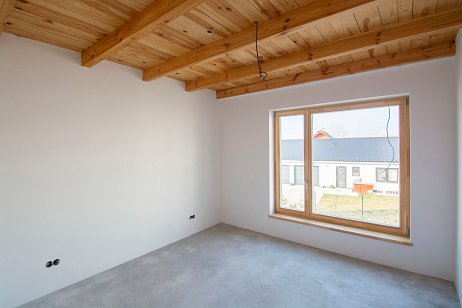

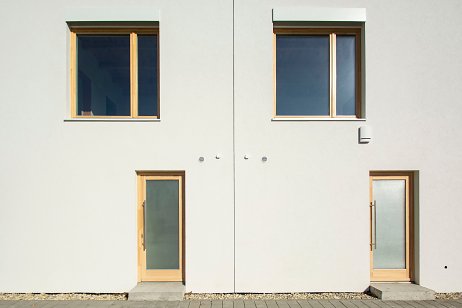

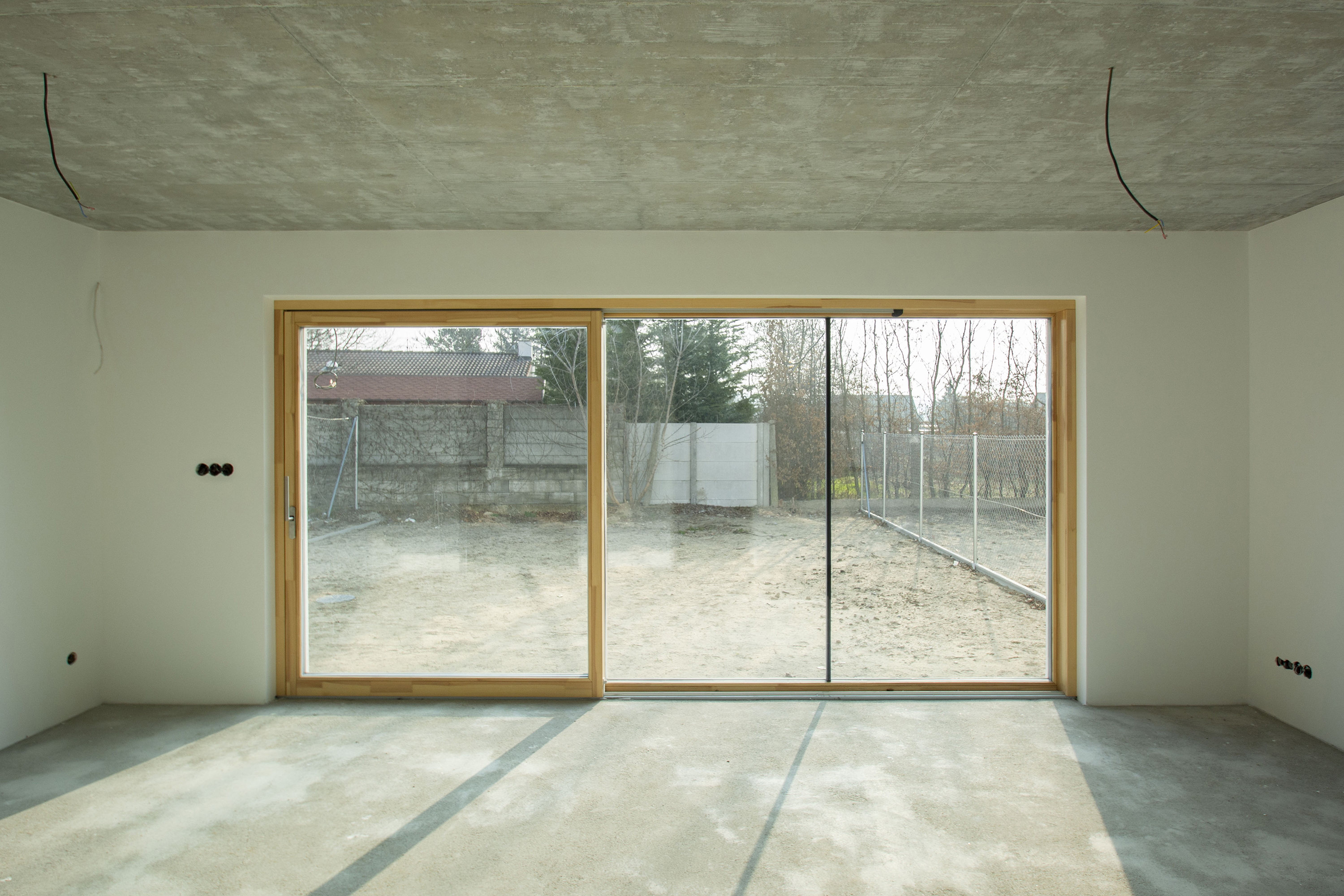

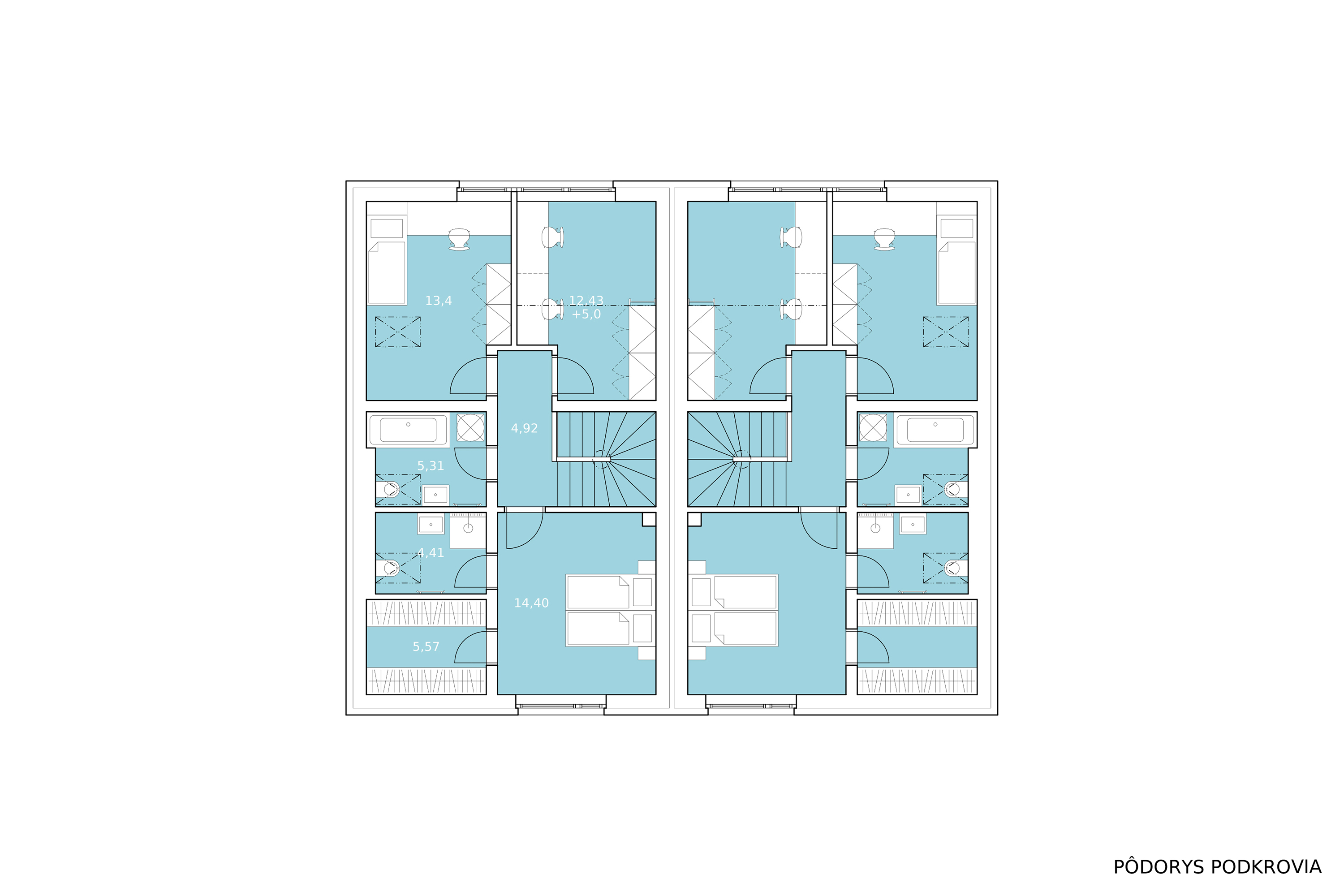

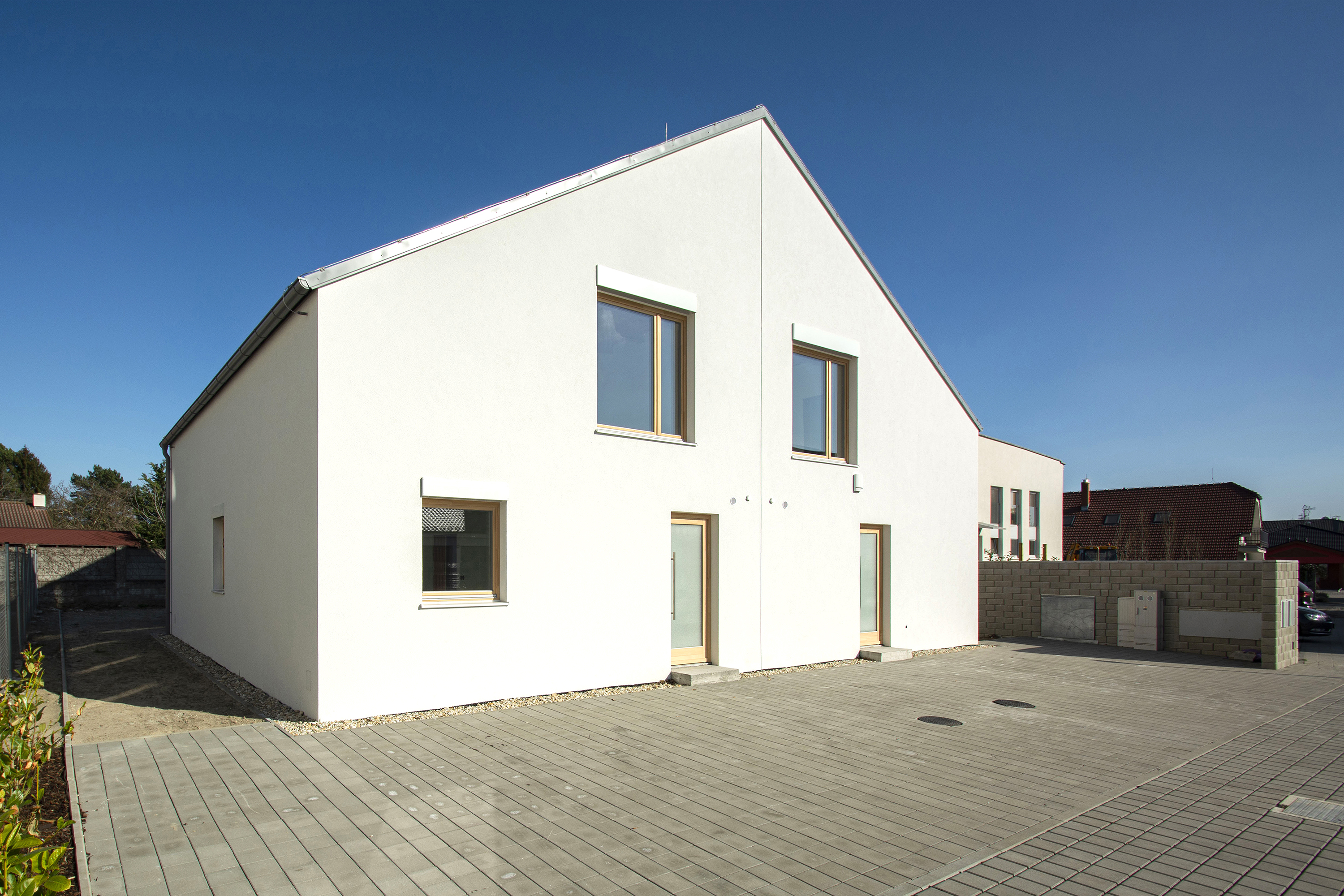

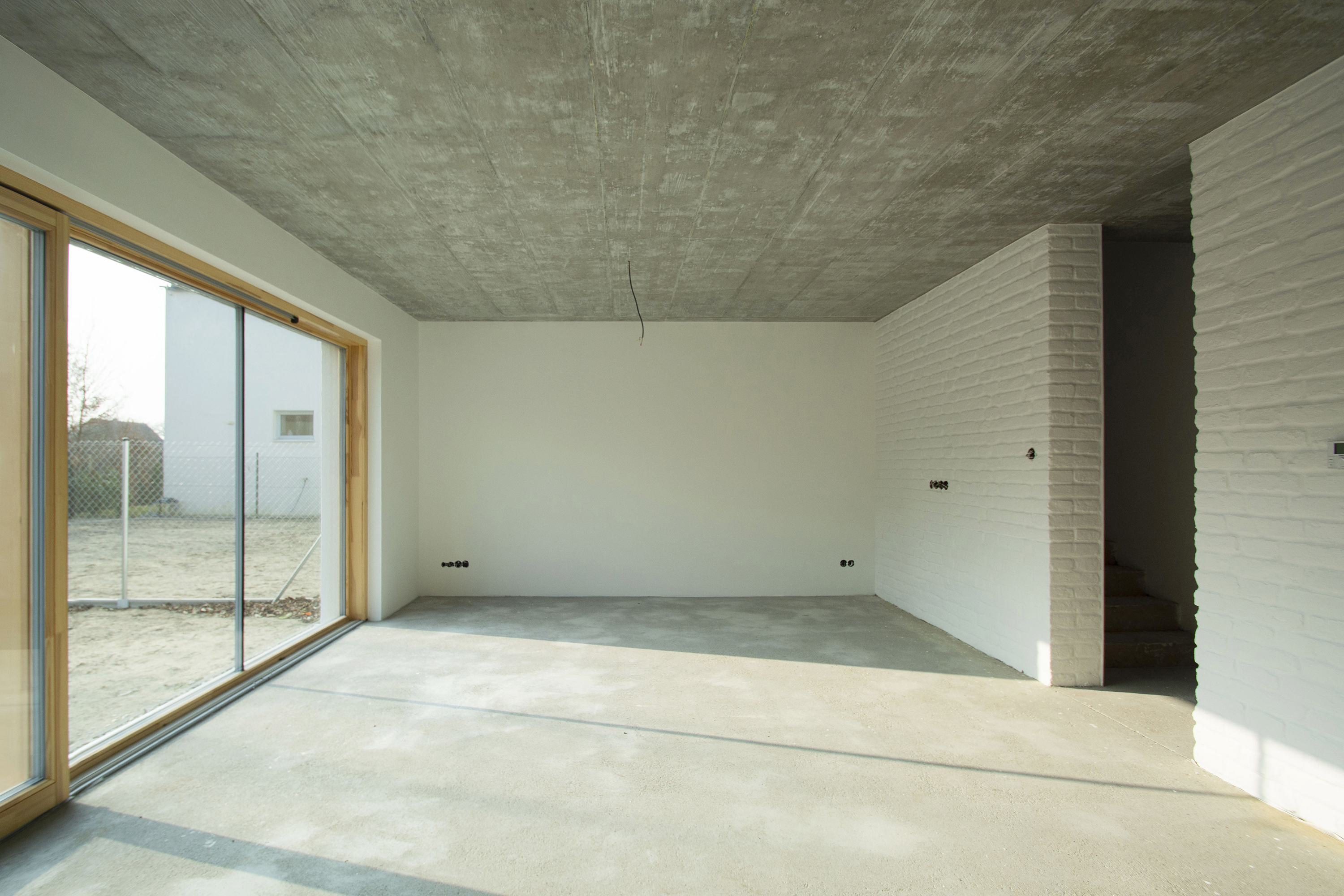

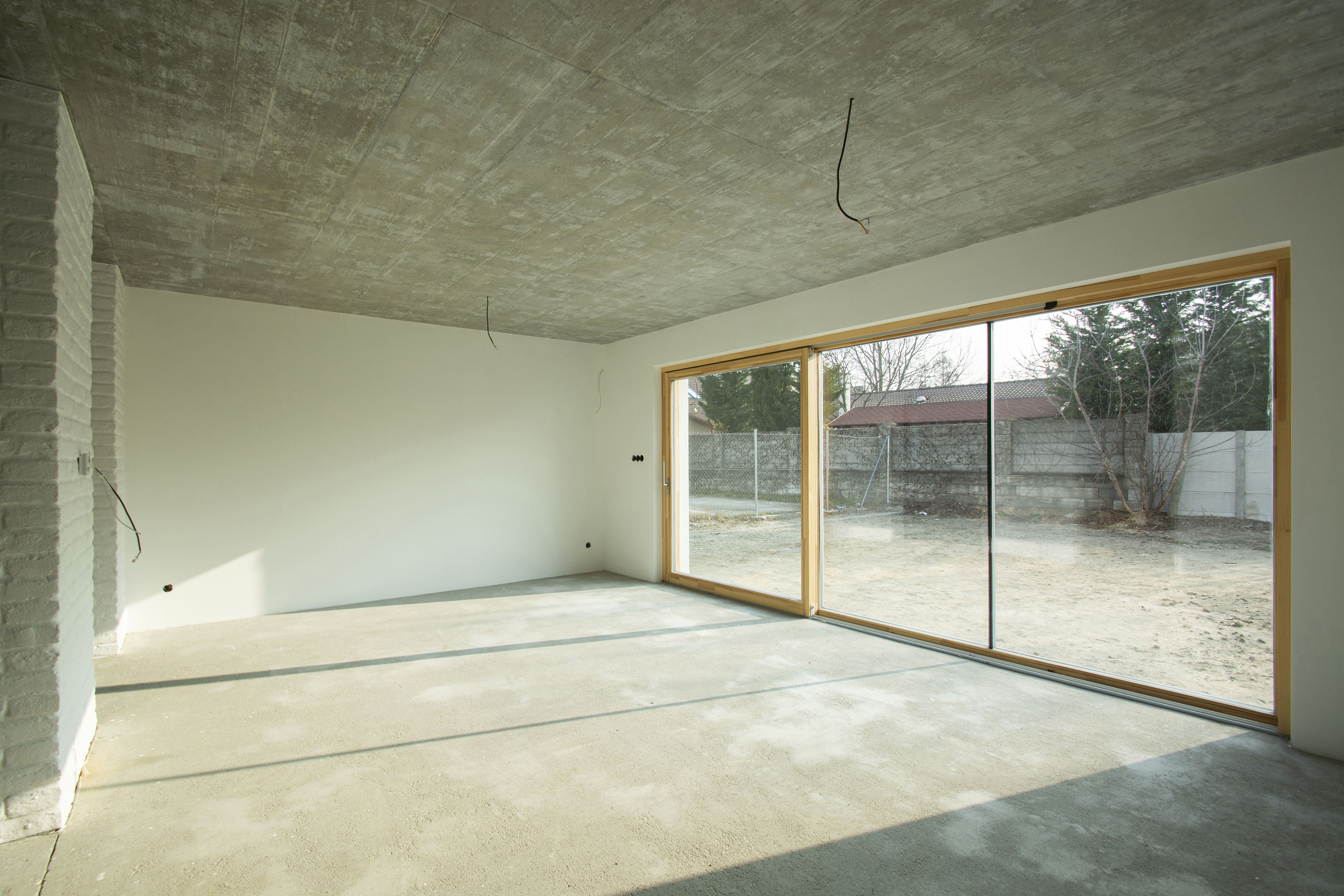

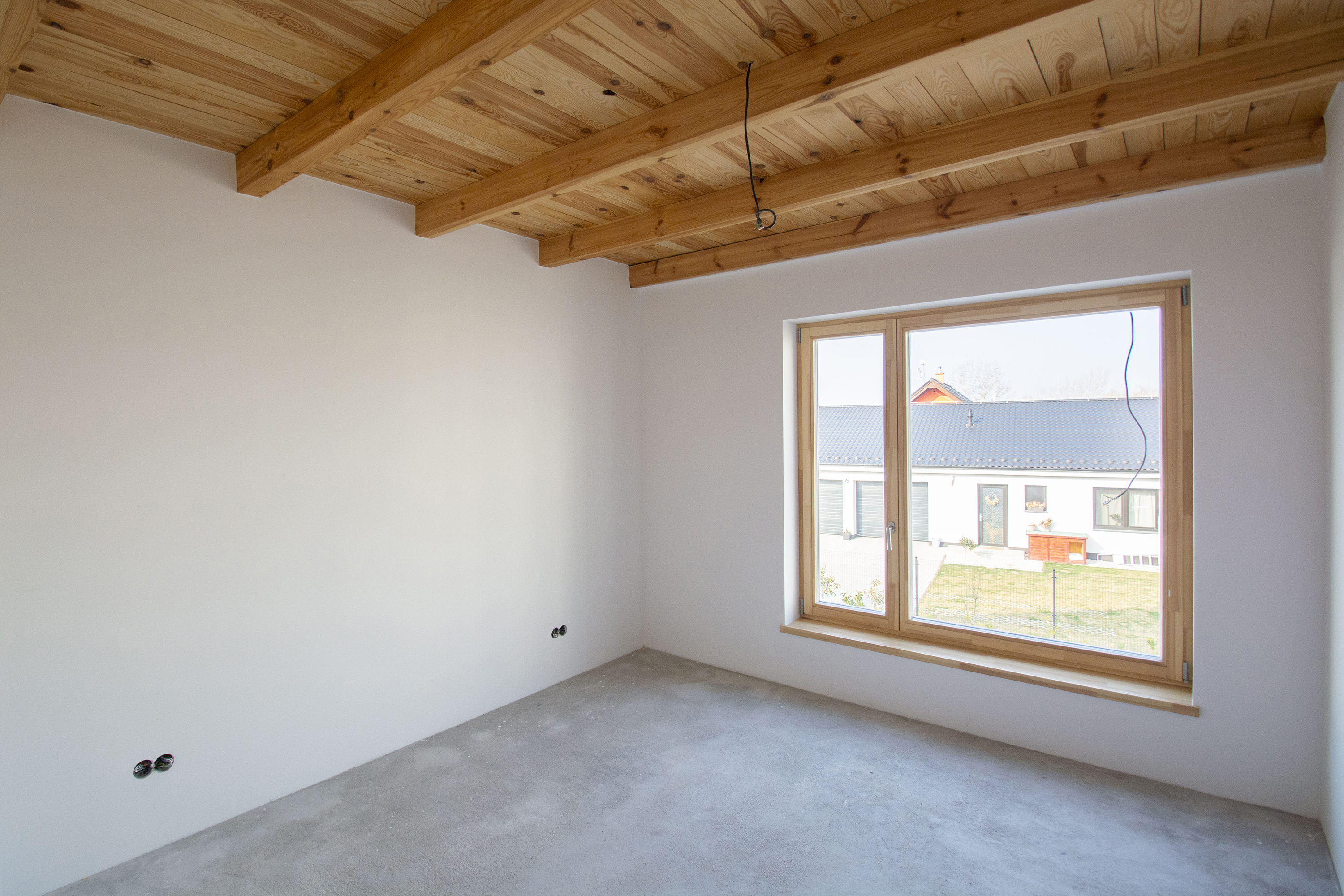

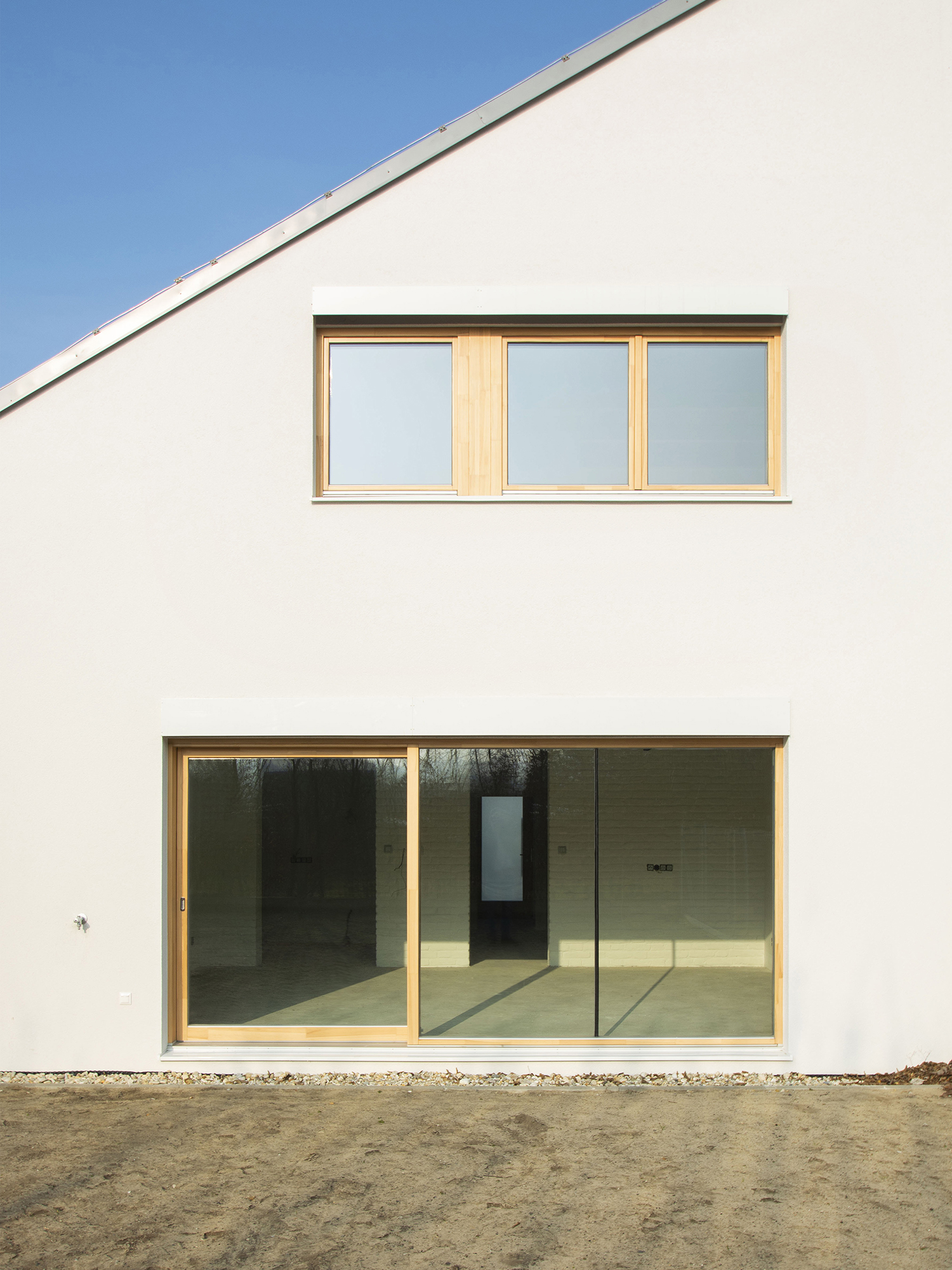

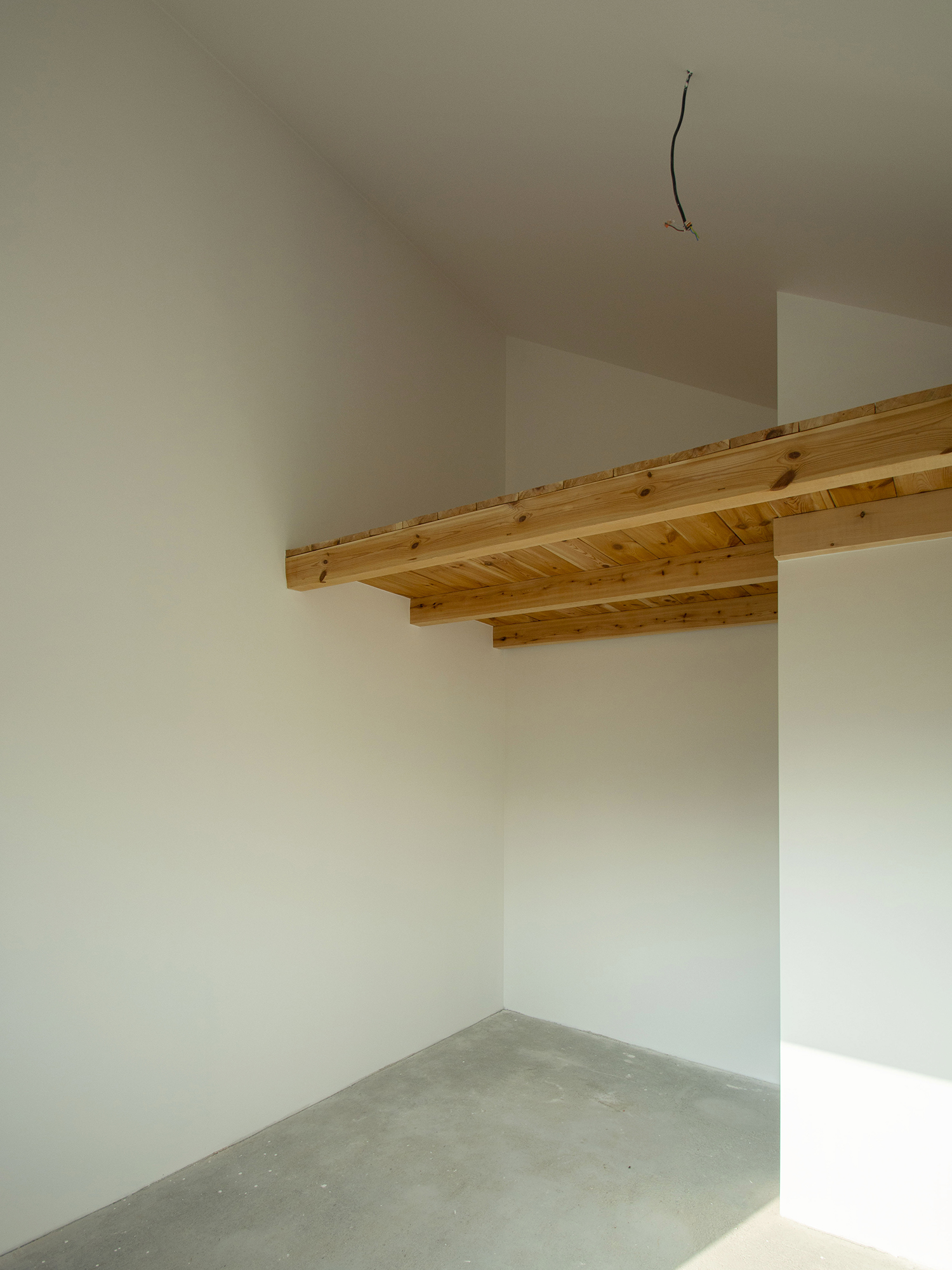

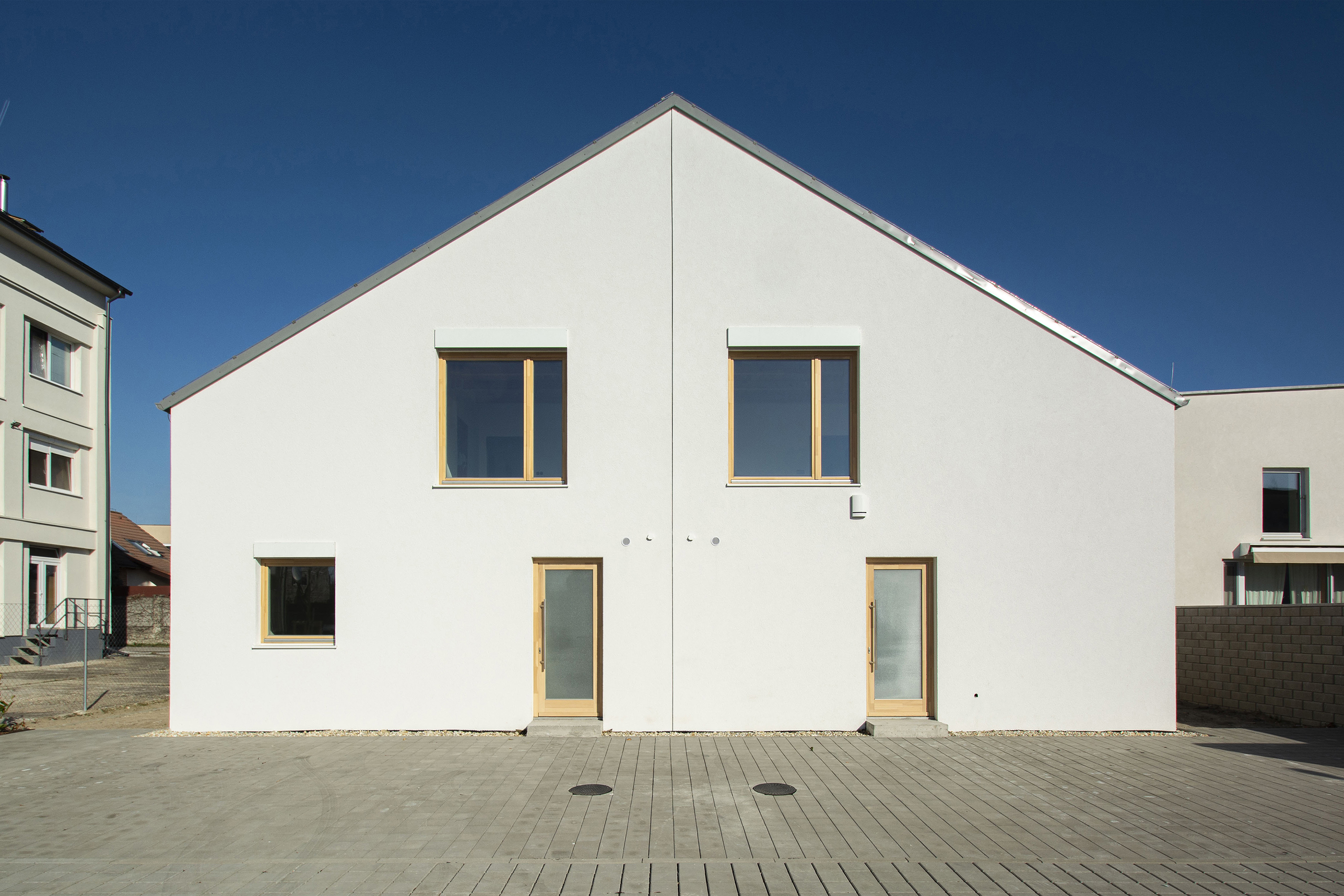

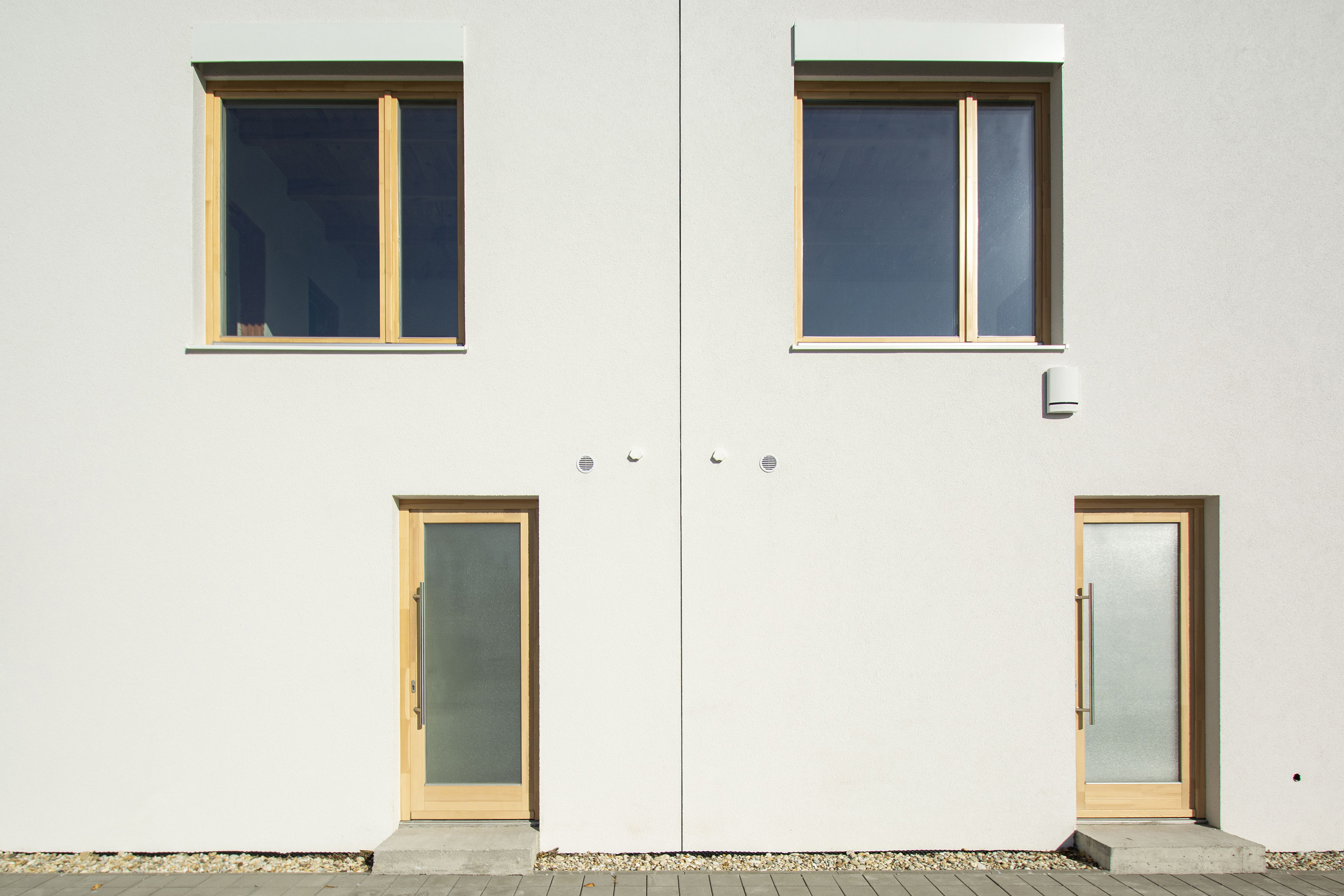

Z hľadiska prevádzky objektu sa jedná o rodinný dom s dvomi rovnakými bytovými jednotkami. Dom je tvarovo veľmi jednoduchý, až prísny. Čo sa tvaru hmoty týka, ide o jednopodlažný kváder s podkrovím so sedlovou strechou orientovanou štítami na západ-východ. Dispozícia je tiež veľmi prehľadná. Vstupy do bytov sú na západnej strane. Zádverie v sebe integruje šatníkovú časť. Z neho sa vchádza do malej centrálnej chodbičky, z ktorej sa vstupuje do hosťovskej izby, technickej miestnosti s kúpeľňou a na schodisko vedúce na poschodie. Na konci chodby je priechod do denného priestoru. Ten tvorí obývacia časť s jedálňou. Akoby za rohom je samostatná kuchyňa, presvetlená oknom z bočnej strany domu. Obývací priestor je s exteriérom prepojený veľkoplošným zasklením. Poschodie zase tvorí malá chodbička, z ktorej sú priame vstupy do dvoch detských izieb, ktoré sú orientované do záhrady. Detská izba, ktorá sa nachádza pri stredovej deliacej stene, je otvorená do krovu a nad jej zadnou časťou je osadená drevená pavlač, ktorá bude slúžiť ako lôžko. Oproti schodisku je kúpeľňa pre tieto izby. Na opačnej strane, oproti detským izbám sa nachádza spálňa. K tej prislúcha aj šatník a sociálne zázemie. Spálňa je otočená na západnú stranu. Chodbička a schodisko budú presvetlené svetlovodom umiestneným nad týmto priestorom. Okrem toho sa nad časťou mimo detských izieb nachádza povala, prístupná z chodbičky pri schodisku.
Konštrukčné riešenie
Dom je založený na železobetónových pásoch, s jedným radom debniacich tvárnic, ktoré sú spriahnuté so železobetónovou podkladnou doskou hrúbky 150mm. Na nej je hydroizolácia z pásov Hydrobit. Obvodový plášť je vyhotovený z tehál HELUZ hrúbky 300mm so zateplením z polystyrénu EPS 70F hr. 150mm. Vnútorné nosné steny sú rovnako z tehál HELUZ, ale hrúbky 250mm. Priečky sú postavené z tehál hrúbky 115mm. Stropy sú vyhotovené ako železobetónové, hrúbky 200mm.

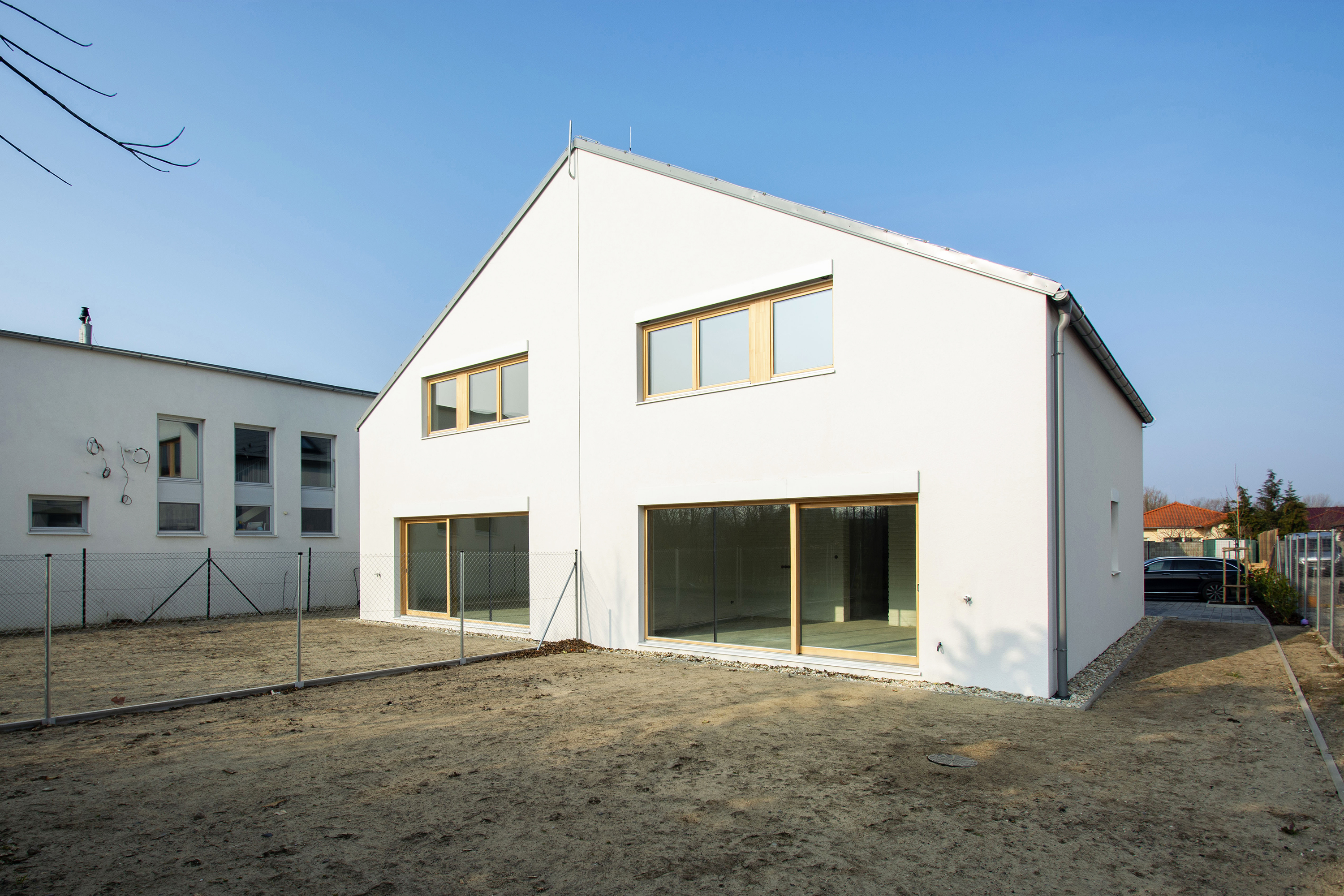

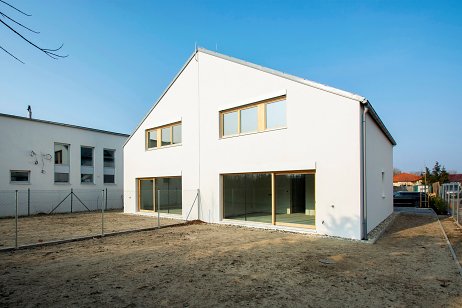

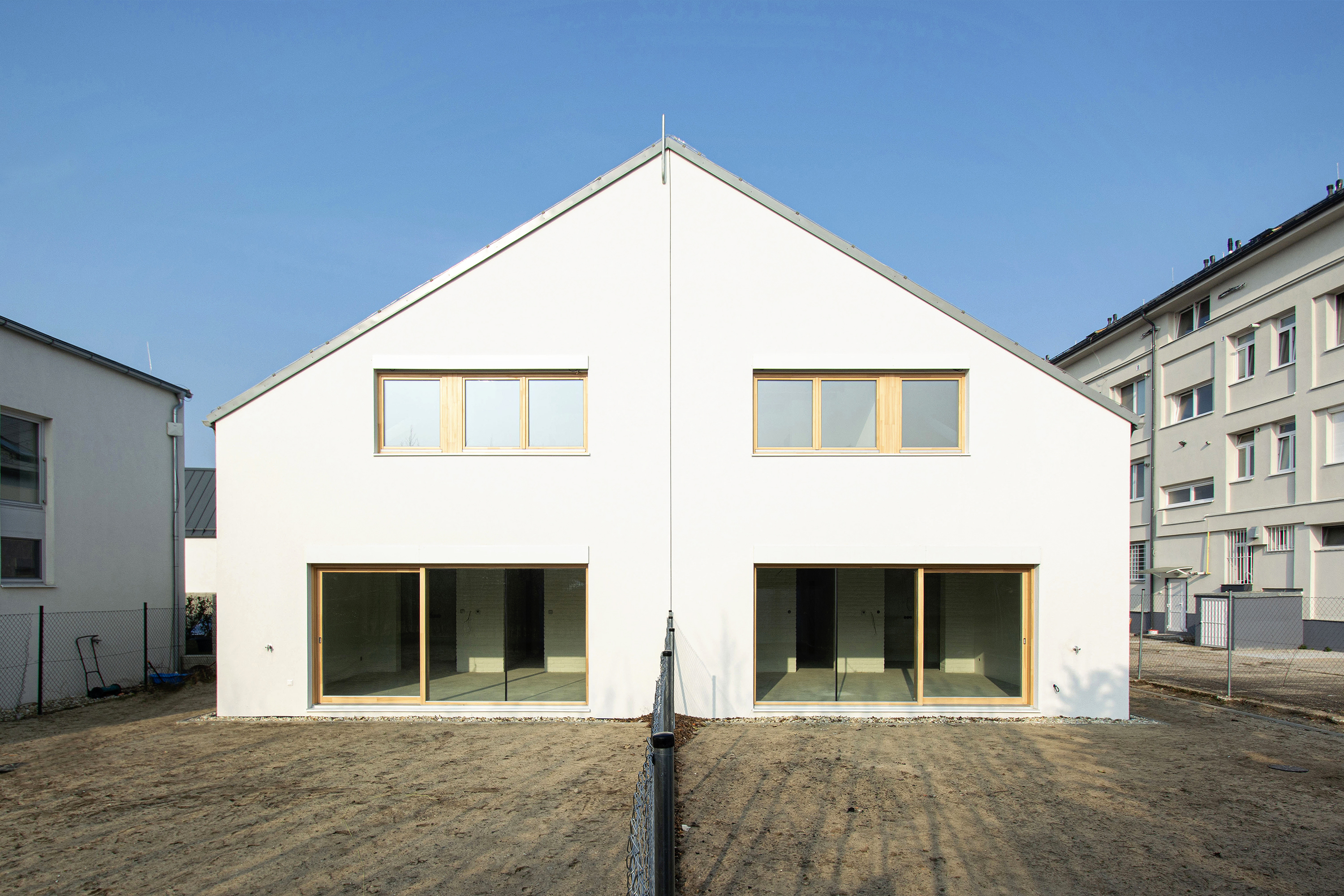

Krov je drevený, so zateplením z minerálnej vlny hrúbky 360mm, so sadrokartónovou kapotážou z vnútornej strany a vláknocementovou krytinou Cembrit Rhombus svetlošedej farby. Klampiarske výrobky sú vyrobené z plechu rovnakej farby. Tvoria ich oplechovania strechy a odvodňovací systém. Okná sú drevené, smrekové, s izolačným trojsklom, s prírodným drevodekorom z exteriéru aj interiéru. Na podlahách je podlahový polystyrén EPS 100S a cementový poter z priemyselne vyrábanej suchej betónovej zmesi s podlahovým vykurovaním. Podlahy v kúpeľniach sú opatrené tekutou hydroizoláciou. Interiérové omietky sú strojové sadrové biele a exteriérová omietka je silikátová, taktiež biela. Pred zasklenými stenami denných častí sú navrhnuté drevené terasy s rozmermi cca 4,5 x 3 metra.

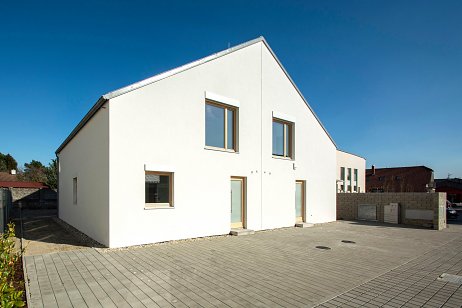

Pred objektom sú spevnené plochy na parkovanie troch vozidiel pre každý dom a okolo domov sú vyhotovené betónové obrubníky vysypané riečnym kamenivom. Pri vstupe na parcelu je betónový piliér oplotenia vyhotovený z prefabrikovaných tvárnic, v ktorom sú osadené merače médií. Zbytok pozemku je oplotený drôteným pletivom.
