Športový komplex A.A. Kadyrova v Groznom, Rusko
Autori: ing. arch. Jan Dolejší (Hlavný architekt projektu)Spolupráca: Ing. Matti Orpana (Statik - Fínsko)Zastavaná plocha: 36 000m2Návrh: 2010 - 2011Realizácia: 2011 - 2012Adresa: Grozny, RuskoPublikované: 13. január 2020

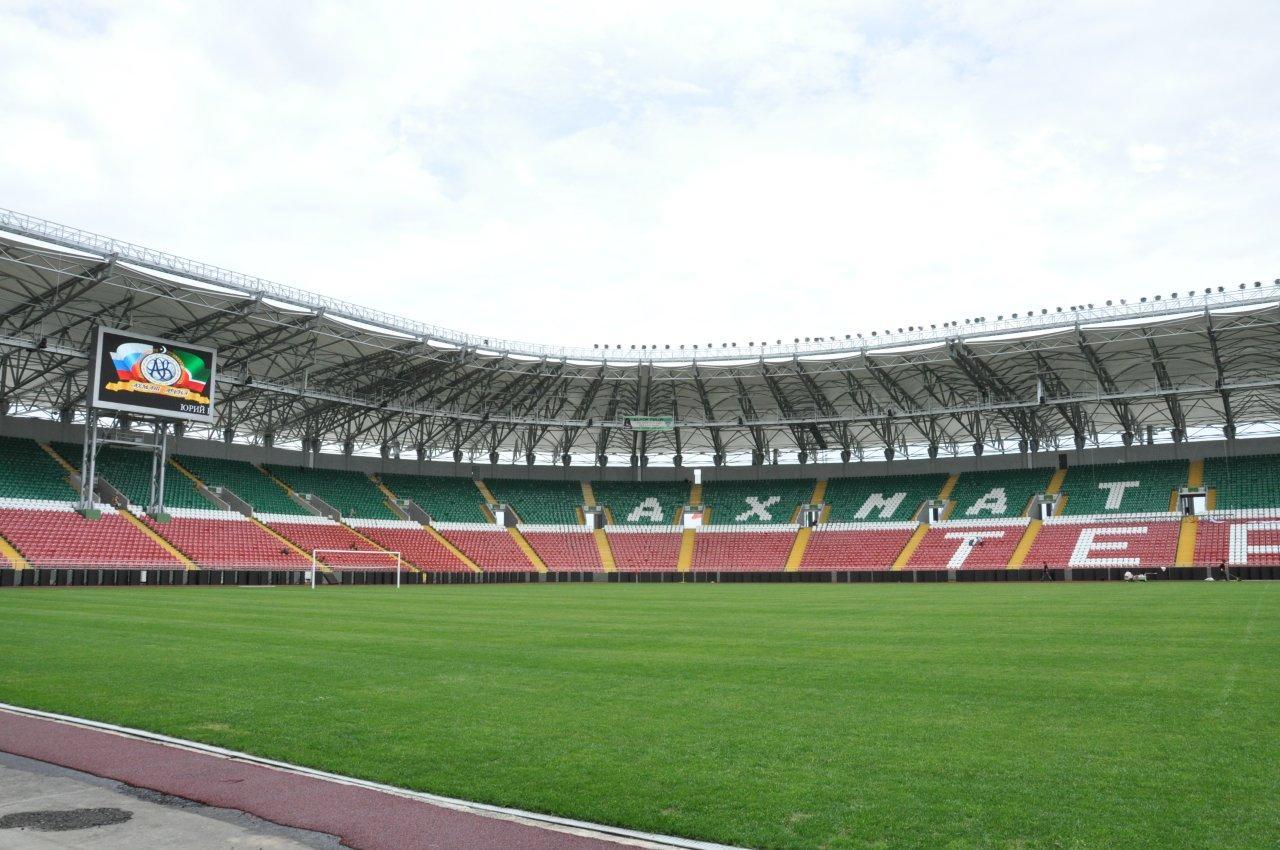

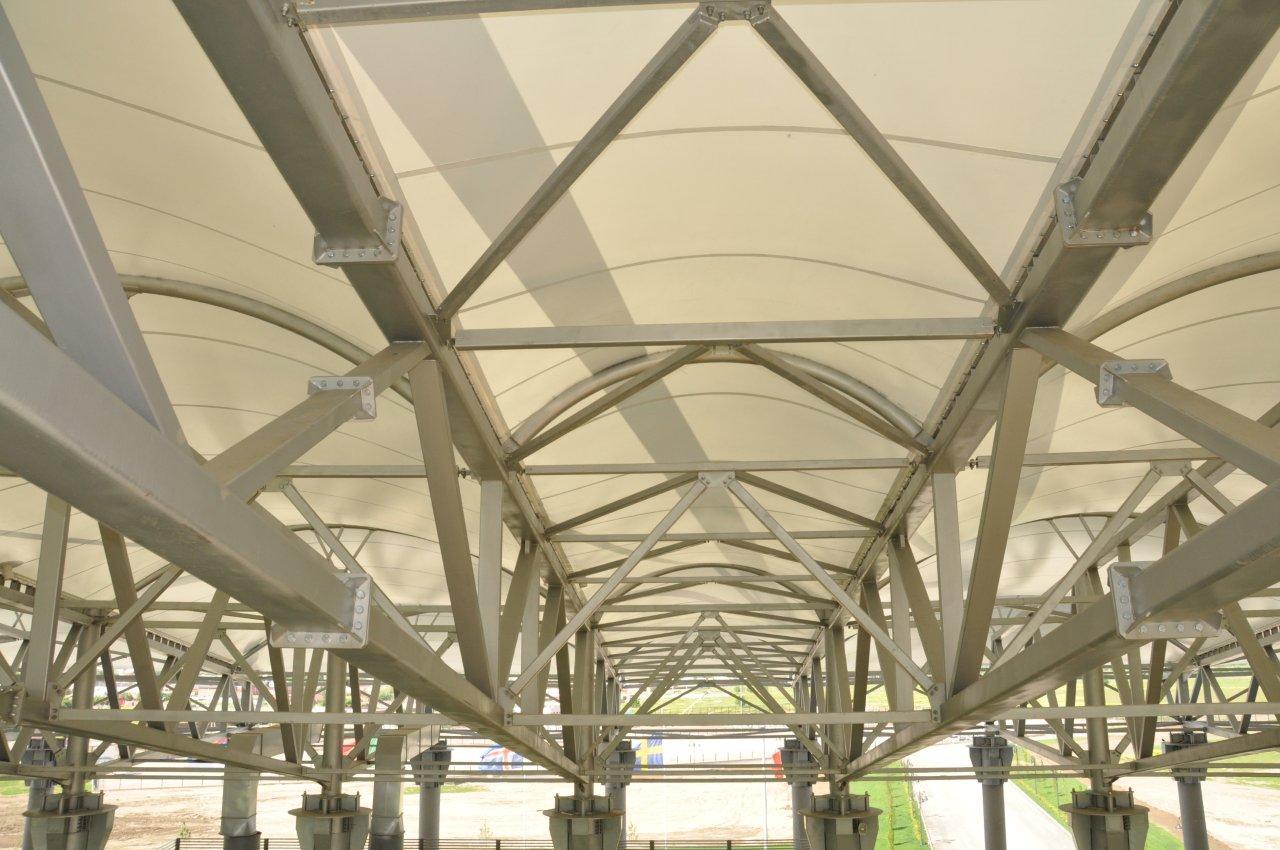

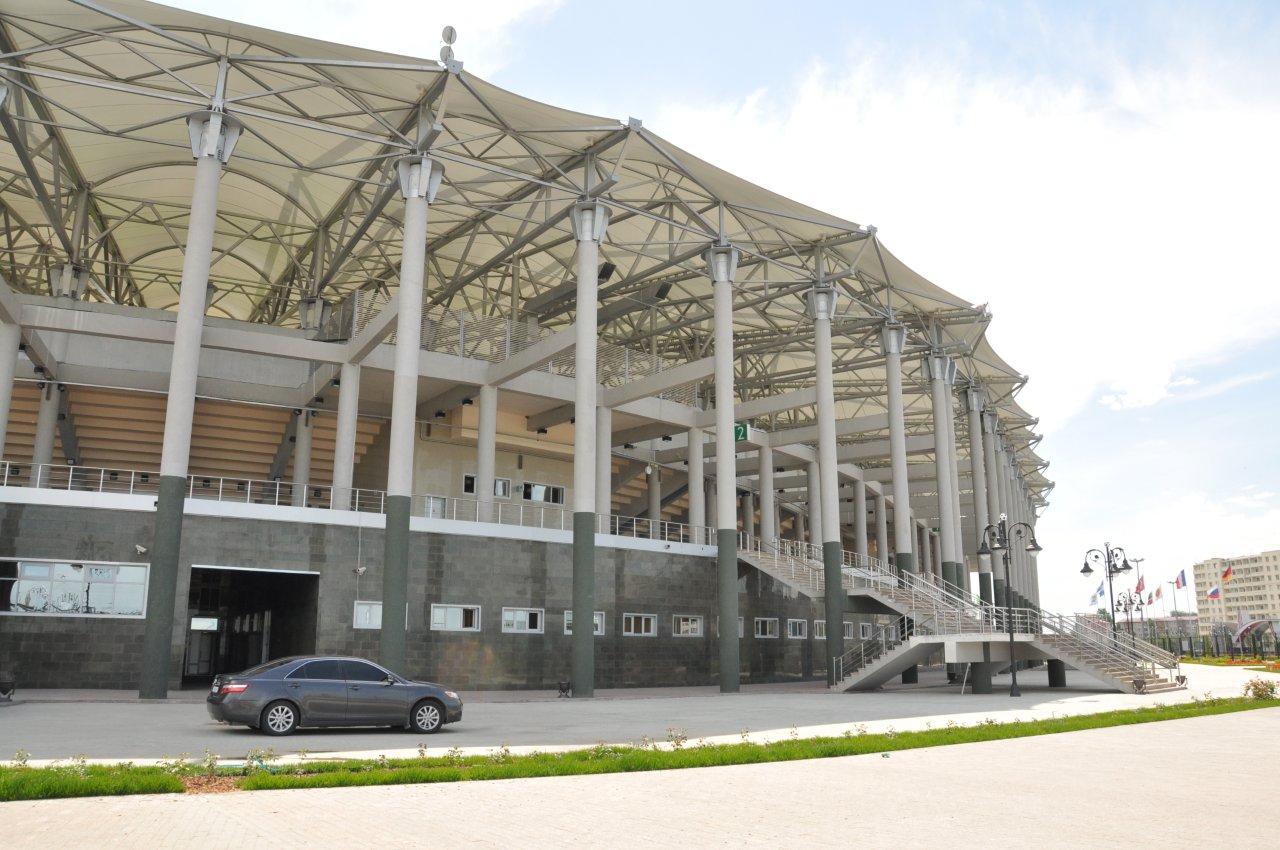

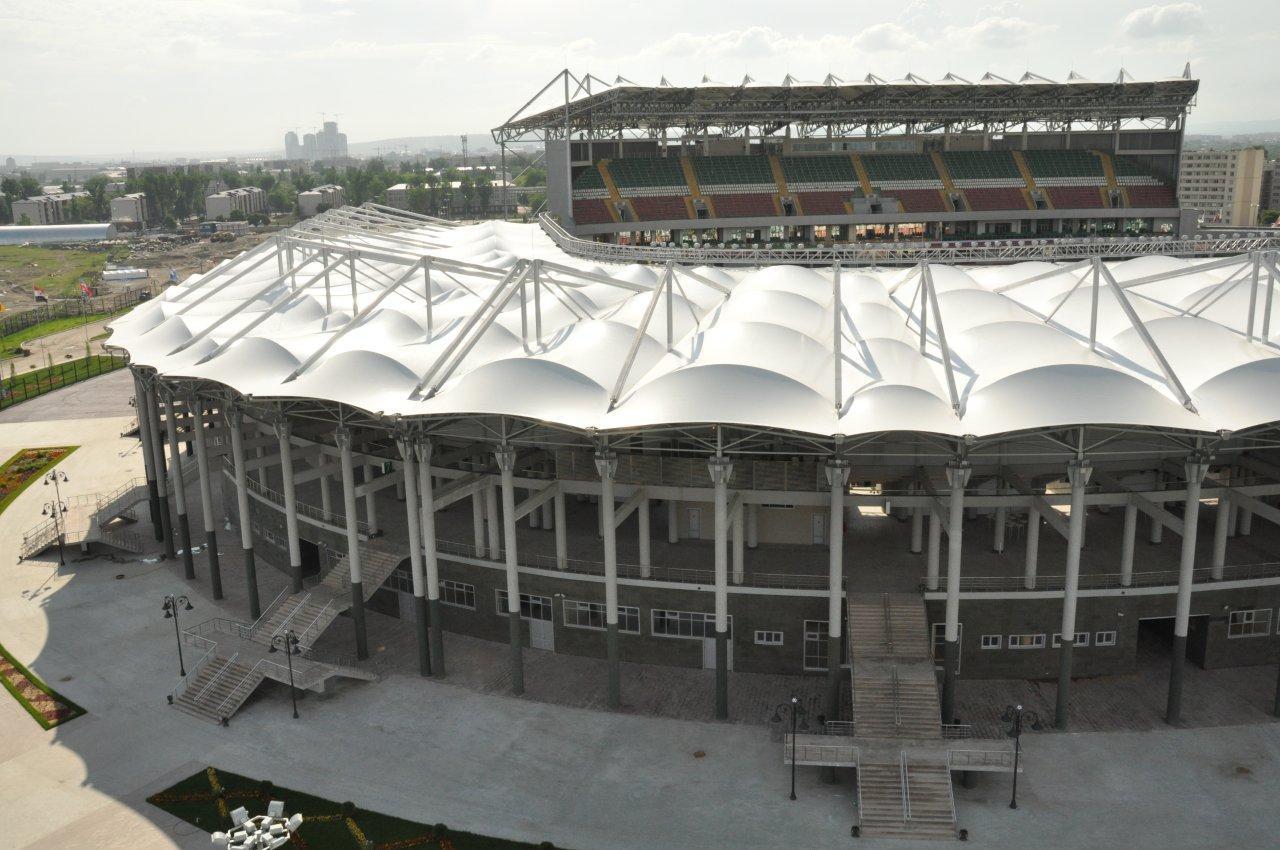

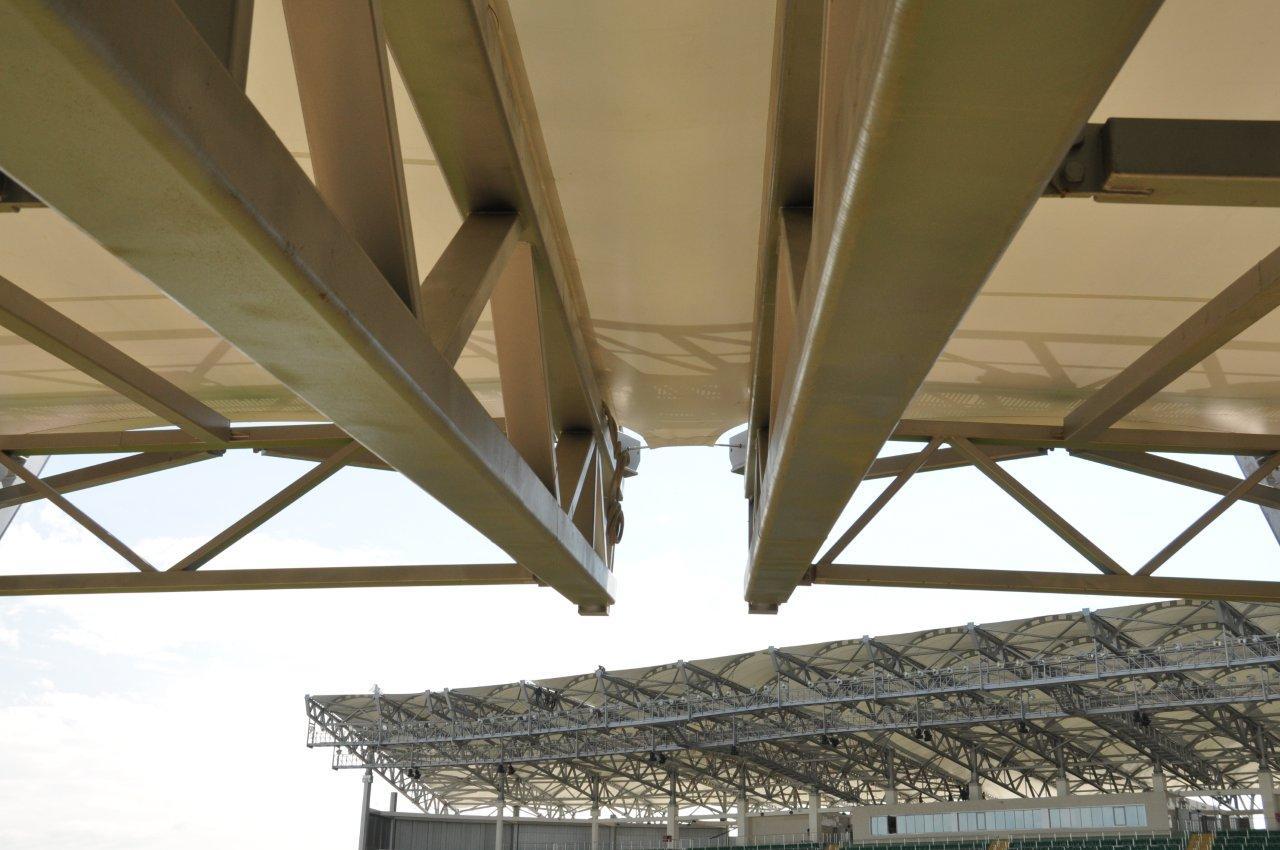

Membránové prestrešenie východnej tribúny futbalového štadióna je riešené za použitia primárnej oceľovej konštrukcie. Strecha východnej tribúny má pôdorysný tvar písmena “U“ a je rozdelená na 9 dilatačných celkov – sektorov /S/. Jednotlivé sektory sú delené podľa veľkosti na dva až päť častí o šírke 6 až 14m. Prevýšenie priečnych väzníc je v rozmedzí 1,20 až 2,60m. Dĺžka poľa jednej časti je 50,50m. Celková pôdorysná plocha membránového prestrešenia východnej tribúny je 21 000m2.

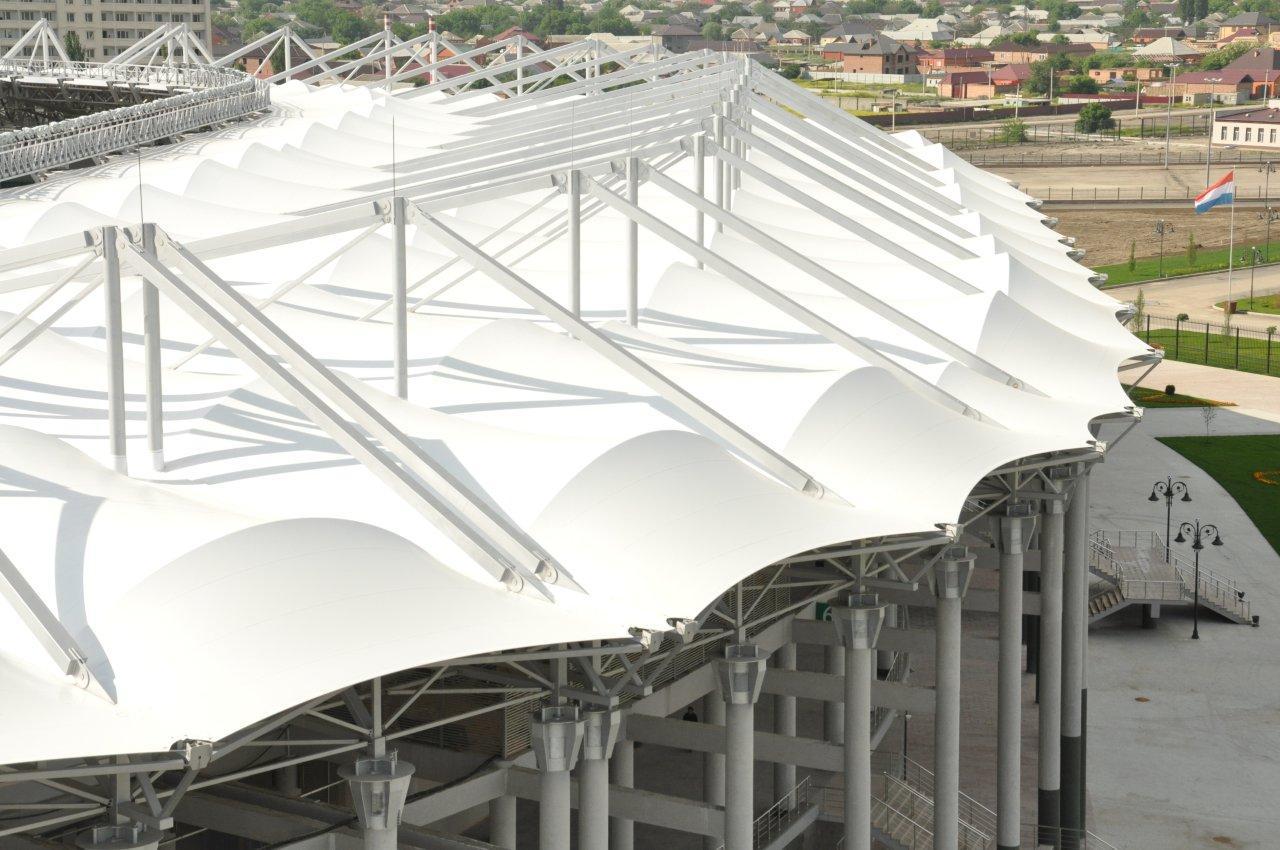

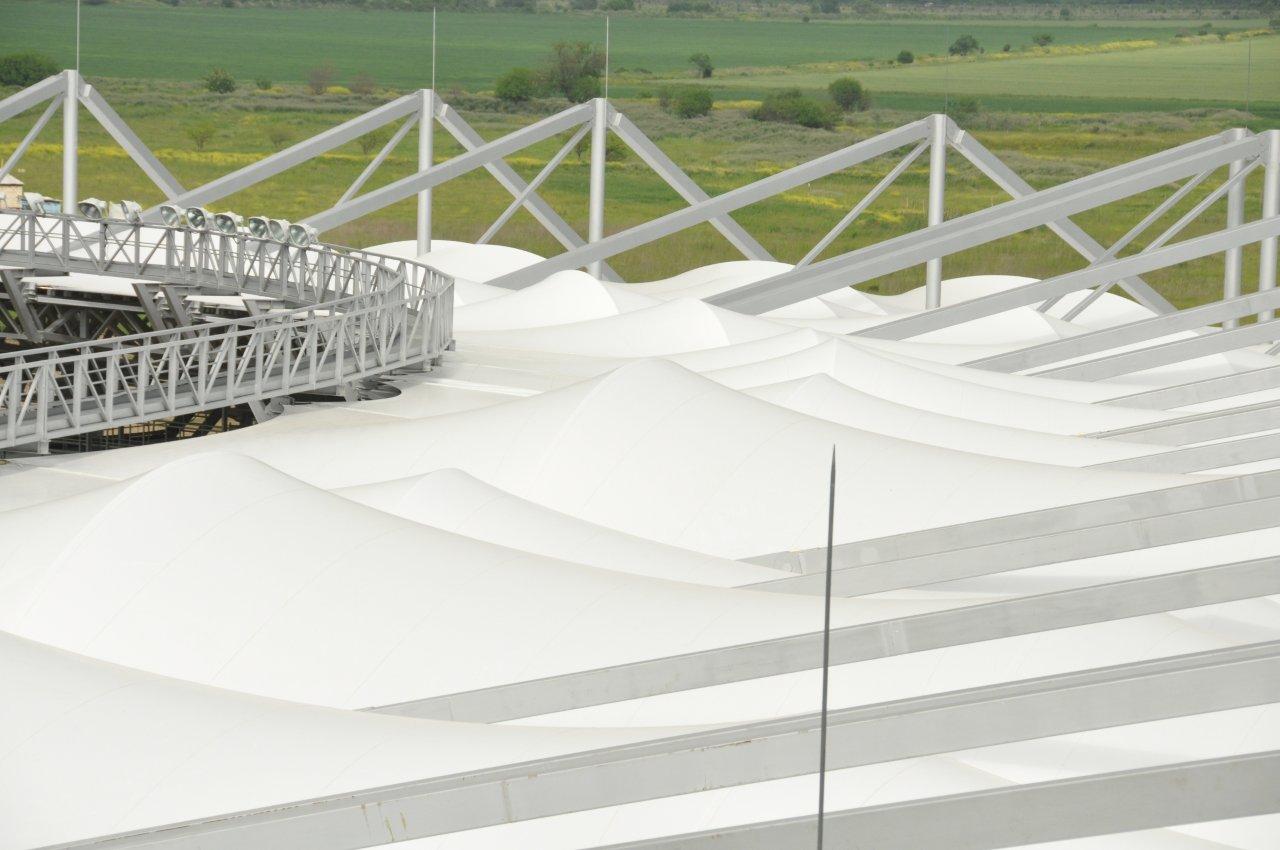

Každá časť bude prestrešená jedným strešným fóliovým dielom materiálu FERRARI PRECONTRAINT 1302 T2 PVDF z jedného kusu. Každá časť membrány je zvarená z pásov vytvarovaných na priečne väznice - oceľové oblúky a pozdĺžne žľaby tak, aby sa po namontovaní a príslušnom napnutí vytvoril súvislý predpätý strešný plášť v tvare prehýbaného polvalca. V priečnych čelách jednotlivých častí je membrána ukotvená na oceľové napínacie laná pomocou terminálov. Dilatačné časti majú osovú šírku 1,25m a budú prestrešené vypnutím fólie FP 1302 T2 PVDF pomocou kedrových AL profilov.
